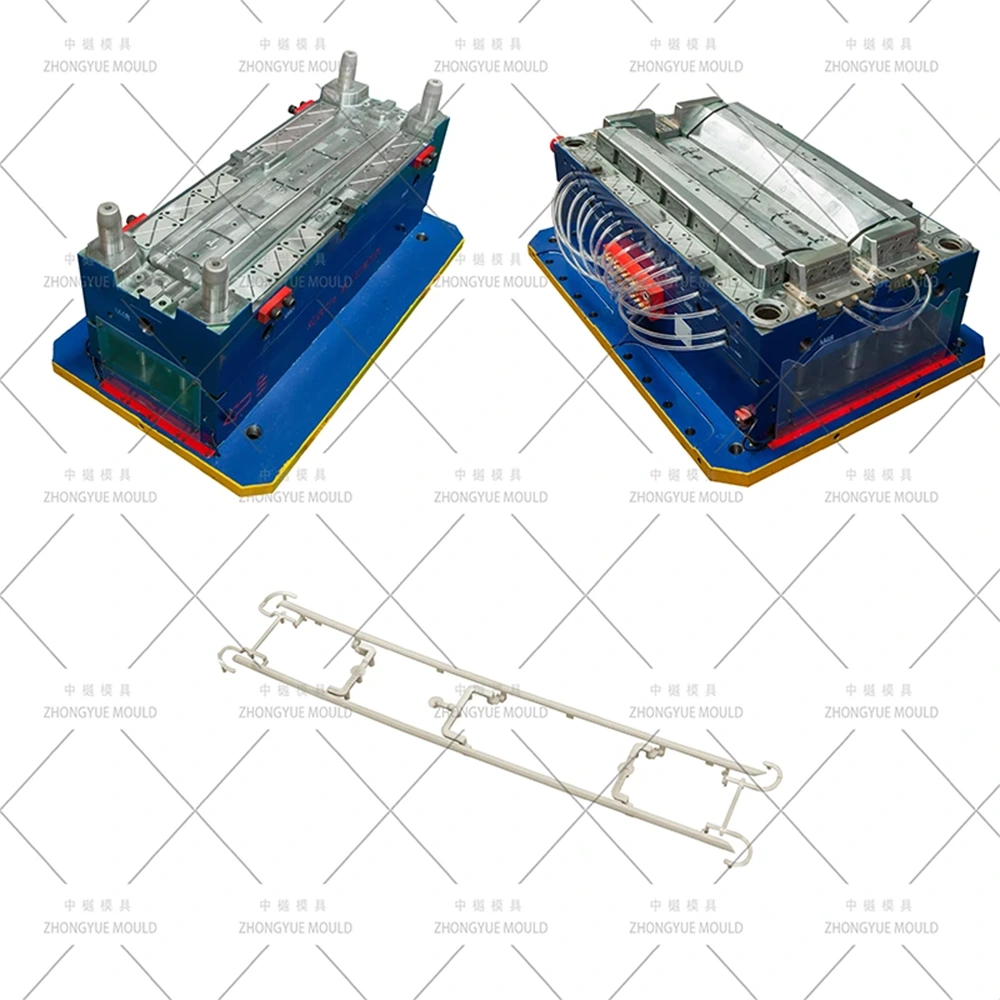

Los adornos interiores y exteriores de los automóviles, como los adornos de los pilares A/B/C, las molduras de los marcos de las ventanas, los adornos de los cinturones de las puertas y las placas de desgaste, no solo determinan la calidad visual del vehículo, sino que también afectan directamente el sellado de la carrocería y la precisión del ensamblaje. Debido a que estas piezas suelen ser largas, de paredes delgadas y cuentan con salientes de clip de ajuste a presión complejos o pestañas de montaje en la parte posterior, el moldeo por inyección convencional es muy propenso a deformarse, arquearse y marcas de hundimiento visibles. Por lo tanto, utilizando una alta precisiónMolde de adornos automotriceses la base fundamental para garantizar la estabilidad dimensional y reducir los tiempos del ciclo de producción.
A continuación se detallan las especificaciones técnicas principales de los moldes de molduras para automóviles fabricados porTaizhou Zhongyue Mould Co., Ltd., organizado para una referencia rápida sobre adquisiciones:
| Parámetro/Artículo | Especificaciones y opciones |
| Nombre del molde | Molde de inyección para embellecedores/guarniciones de automóviles (molde de embellecedores para automóviles) |
| Cavidad de acero | 718H (HRC 33–38) o 2738HH para texturizar; S136 (HRC 48–52) para espejo cromado |
| Núcleo de acero | 718H, P20 o H13 (nitrurado) |
| Toboganes y elevadores | Acero para herramientas nitrurado H13 o SKD61 |
| Estándar de base de molde | LKM, DME, HASCO o estándar de diseño propio (Peso: 0,8T – 3,5T) |
| Configuración de la cavidad | 1×1 (cavidad única), 1+1 (par simétrico izquierdo/derecho), 2+2 o 4 cavidades |
| Sistema de corredor | Canal frío equilibrado (rama Y) o canal caliente (YUDO/Synventive open drop) |
| Tipo de puerta | Puerta submarina oculta (latente), puerta de ventilador o puerta directa de caída caliente en la cara posterior |
| Sistema de eyección | Pasadores eyectores + pequeños elevadores en ángulo + mini mecanismos deslizantes hidráulicos |
| Acabado superficial | Cavidad VDI 27–36 grano de cuero mate / textura MT; S136 SPI A1/A2 pulido espejo |
| Polímeros de moldeo | PP-T20 (relleno de talco), ABS, PC+ABS, TPO (exterior negro), ABS con revestimiento |
| Software de diseño | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Perfil de tolerancia | Generales: ±0,05 mm; Paso de clip: ±0,1 mm; Arqueado: ≤0,3–0,5 mm por 500 mm de longitud |
| Plazo de ejecución de producción | 30 a 50 días (desde la aprobación del diseño del molde 3D hasta las muestras de prueba T1) |
Para abordar las vulnerabilidades geométricas naturales de las piezas de acabado de automóviles largas y delgadas, se deben implementar medidas de diseño estructural específicas:
• Diseños simétricos de múltiples cavidades: La mayoría de los adornos de automóviles son piezas simétricas izquierda y derecha (por ejemplo, pilares A del lado del conductor y del pasajero). La utilización de un diseño de cavidades 1+1 combinado con una rama en Y fría equilibrada o un canal de caída caliente garantiza tiempos de llenado idénticos y presiones de inyección uniformes en ambas cavidades.
• Puerta submarina oculta:Para garantizar una apariencia visible impecable (superficie A) libre de vestigios de puertas, el molde utiliza puertas submarinas o latentes. Estos están diseñados en la brida interior o en las nervaduras estructurales traseras y están diseñados para autocortarse automáticamente al separarse el molde.
• Mecanismos avanzados de elevación y deslizamiento:Las molduras contienen docenas de salientes estructurales de clip de ajuste a presión en la cara posterior. El molde incorpora mini elevadores en ángulo y correderas hidráulicas fabricados con acero nitrurado H13 para limpiar estos complejos cortes suavemente sin causar marcas de arrastre ni deformación de la pieza.
• Compensación precisa de la contracción:Materiales como el polipropileno con un 20 % de talco (PP-T20) muestran variaciones direccionales de contracción (~0,8–1,3 % en la dirección del flujo y ~1,0–1,5 % en la dirección transversal). Las dimensiones de la cavidad del molde se escalan de manera no uniforme durante el diseño para evitar una curvatura longitudinal a largo plazo.
• Circuitos de refrigeración por zonas:El enfriamiento desequilibrado provoca deformaciones graves en piezas delgadas. El molde incorpora canales de enfriamiento independientes profundos (∅6–10 mm) a lo largo de la cavidad, complementados con inserciones de cobre berilio (BeCu) cerca de salientes de montaje gruesos para acelerar la disipación de calor.
Adornos automotricesRequieren resinas plásticas especializadas y tratamientos superficiales de acero para moldes adaptados según su ubicación y función estética:
• Componentes interiores con textura mate:Piezas como los adornos de los pilares A/B/C y las placas de protección de los umbrales de las puertas requieren poco brillo y resistencia a los rayones. Por lo general, están moldeados con PP-T20 o ABS. Se elige acero preendurecido 718H o 2738HH para que la cavidad del molde responda de manera óptima al grabado químico con ácido o al texturizado con láser, logrando una flor de cuero VDI 27–36. Los ángulos de tiro deben abrirse generosamente (mínimo 1,5° por grado VDI) para evitar raspaduras durante la expulsión.
• Piezas exteriores cromadas y de alto brillo:Piezas como los marcos de las ventanas o los detalles de la parrilla del radiador utilizan TPO, PC+ABS o ABS con revestimiento. Estos requieren cavidades de acero inoxidable S136 completamente endurecido y pulidas manualmente hasta obtener un acabado de espejo SPI A1/A2. Cualquier vacío microscópico en el acero se magnifica después de la galvanoplastia, lo que hace obligatorio el uso de una pureza superior del acero y un pulido especializado en salas blancas.
Antes de cortar cualquier bloque de acero para herramientas, se realizan revisiones de validación digital para minimizar los errores de diseño y los cambios de ingeniería de última etapa:
Revisión de DFM (Diseño para la fabricabilidad)
Esta etapa evalúa la consistencia del espesor de la pared (óptimamente entre 2,0 y 3,0 mm para recortes automáticos), la accesibilidad del calado, la ubicación de la línea de separación y los espacios libres de los golpes del elevador para interceptar posibles marcas de hundimiento o disparos cortos de manera temprana.
Análisis de simulación de flujo de molde
1. Simula la propagación del frente del material fundido para establecer las mejores ubicaciones de las compuertas, empujando trampas de aire y líneas de soldadura hacia bridas traseras ocultas.
2. Calcula los requisitos de fuerza de sujeción para eliminar la rebaba de la línea de separación en inyecciones largas y de alta presión.
3. Realiza análisis volumétricos de contracción y deflexión para predecir tendencias de curvatura, lo que permite a los diseñadores aplicar ajustes de contradeformación directamente a la geometría del molde.
Nuestro ámbito de fabricación cubre toda la gama técnica de perfiles de molduras interiores y exteriores de automóviles convencionales:
| Tipo de componente | Sustratos comunes | Enfoque primario en el diseño del molde |
| Guarnición del pilar A/B/C | PP-T20, ABS | Diseño de cavidad 1+1 L/R; textura uniforme de cuero mate VDI; levantadores de jefes de clip complejos; subcompuerta oculta. |
| Borde envolvente de ventana | TPO exterior, ABS cromado | bloques de cavidad S136; control ultrapreciso de la línea de separación para evitar rebabas; Acero resistente a la abrasión para formulaciones de TPO. |
| Placa de protección/protección | PP+EPDM, ABS | Grabado de textura resistente al desgaste; enfriamiento equilibrado para transiciones de nervaduras gruesas a finas; Configuraciones de 1+1 o 2 cavidades. |
| Acentos brillantes de la parrilla | ABS de grado chapado | Cavidad de pulido de espejo SPI A1; senderos para corredores sin dudas; líneas de testigos mínimas; configuraciones de una sola cavidad. |
| Borde del riel del techo/parabrisas | TPO, PP+EPDM-T20 | Estabilización de tira delgada y delgada; múltiples zonas de enfriamiento para evitar que se arqueen; Alineación precisa para una perfecta coincidencia del espacio del cuerpo. |
Fundada en 2015,Taizhou Zhongyue Mould Co., Ltd.es un fabricante y proveedor chino de moldes de inyección de alta tecnología ubicado en Huangyan, Taizhou, provincia de Zhejiang, ampliamente reconocido como la "Ciudad de moldes de China". Nuestras modernas instalaciones de producción cubren un área de más de 10.000 metros cuadrados.
Impulsados por nuestra filosofía central, "La calidad hace el futuro, el enfoque crea profesional", Zhongyue ofrece soluciones integrales de extremo a extremo, que incluyen diseño y fabricación de moldes de plástico, soporte para el desarrollo de productos y moldeo por inyección de producción en masa. Mantenemos un departamento de ingeniería altamente estable donde más del 70% de nuestros técnicos principales poseen más de 10 años de experiencia directa en la industria. La empresa cuenta con la certificación de gestión de calidad ISO 9001 y opera centros de mecanizado CNC de alta velocidad, maquinaria de electroerosión de precisión y máquinas de medición por coordenadas (CMM) para cumplir con los estrictos estándares de herramientas de exportación de los proveedores internacionales de autopartes y OEM de nivel 1.
Zhongyue Mould aplica una rigurosa gestión de hitos en cadaMolde de adornos automotricesproyecto:
1. Inicio del proyecto y revisión del DFM (días 1 a 3): revisión técnica de los datos de las piezas, determinación de las líneas de separación, posicionamiento de las puertas y diseños de las correderas, seguida de la entrega de un informe DFM completo.
2. Diseño de estructuras 3D y flujo de moldes (días 4 a 12): ejecución de simulaciones de moldeo por inyección para optimizar los patrones de relleno. Generación de modelos de ensamblaje completos en 3D (UG NX / CATIA) para aprobación del cliente final.
3. Mecanizado de herramientas de precisión (días 13 a 35): ejecución de desbaste y acabado CNC de alta velocidad, perforación con pistola de orificios profundos para líneas de agua de refrigeración, electroerosión para huecos de clips finos y texturizado VDI especializado final o pulido manual de espejo S136.
4. Prueba de molde T1 y validación dimensional (días 36 a 42): ejecución de la prueba de molde inicial en nuestras prensas de moldeo por inyección internas. Capturar videos de muestreo en vivo, generar un informe dimensional CMM completo y enviar muestras de plástico T1 gratuitas al cliente a través de mensajería urgente.
5. Ajuste de moldes y embalaje de exportación (días 43 a 50): implementación de ajustes menores basados en la verificación de muestras. Aplicar recubrimientos antioxidantes, empacar el molde en una caja de exportación de madera libre de fumigación y enviarlo junto con esquemas de ingeniería y un paquete de repuestos personalizado del 5%.
P1: ¿Puede su fábrica fabricar molduras simétricas izquierda (L) y derecha (R) en un solo molde?
R: Sí. La mayoría de los adornos de pilares simétricos, placas de protección y molduras de la línea de la cintura de las ventanas están diseñados en una configuración de cavidades 1+1 (o 2+2 para tiras pequeñas). Esto garantiza tiempos de ciclo, propiedades de materiales y consistencia de color idénticos entre ambas piezas, al tiempo que se duplica la producción por toma.
P2: ¿Cómo se puede evitar que las tiras decorativas de plástico largas y delgadas se deformen o doblen después de ser expulsadas?
R: Contrarrestamos la curvatura realizando análisis integrales de deformación de Moldflow durante la etapa de diseño. Aplicamos un escalado de contracción no uniforme basado en el grado de resina específico (por ejemplo, PP-T20) e integramos múltiples circuitos de enfriamiento por zonas independientes (deflectores y burbujeadores) para igualar la contracción térmica en todo el núcleo y la cavidad.
P3: ¿Qué acero para herramientas recomienda para molduras exteriores cromadas de alto brillo?
R: Recomendamos estrictamente acero inoxidable S136 completamente endurecido (tratado térmicamente a HRC 48–52). S136 proporciona la densidad del material y la resistencia a la corrosión necesarias para lograr un pulido espejo SPI A1/A2 impecable, lo que garantiza que las piezas moldeadas permanezcan libres de picaduras u ondulaciones en la superficie después de la galvanoplastia.
P4: ¿Qué nivel de transparencia ofrecen a los compradores durante la fase de fabricación de herramientas?
R: Mantenemos una comunicación de seguimiento clara. Los ingenieros de proyecto proporcionan informes de progreso semanales detallados respaldados por fotografías y vídeos de alta resolución de los pasos de mecanizado activos. Para las pruebas de moldes T1/T2, admitimos enlaces de transmisión de video en vivo para que su equipo pueda observar el proceso de prueba y expulsión en tiempo real.
P5: ¿Cuál es su paquete estándar de garantía y soporte de componentes para moldes de exportación?
R: Ofrecemos una garantía integral de 1 año junto con garantías certificadas de vida útil de la herramienta (por ejemplo, un mínimo de 500 000 disparos para acero 718H). Además, enviamos cada molde con un paquete adicional de repuestos críticos del 5 % (incluidos pasadores expulsores, resortes elevadores y sellos internos) sin costo para evitar el tiempo de inactividad de la producción.
• Competencia Automotriz Especializada:Años de experiencia comprobada en el desarrollo de parachoques grandes, conjuntos de paneles de instrumentos, molduras de pilares y franjas brillantes de alta apariencia.
• Fabricación interna integrada:Todas las fases, desde la generación DFM y las simulaciones de Moldflow hasta el mecanizado CNC, el pulido y el moldeado de senderos, se ejecutan bajo un mismo techo para controlar los costos y los plazos de entrega.
• Integridad certificada de la cadena de suministro:Obtenemos aceros para herramientas certificados y rastreables (como LKM, ASSAB o Groeditz genuinos) y configuraciones de canal caliente (YUDO, Synventive) respaldadas por certificaciones de materiales.
• Soporte logístico compatible con las exportaciones:Suministramos cajas de madera totalmente compatibles y libres de fumigación, esquemas de ingeniería en inglés, manuales detallados de operación de moldes y registros de tratamiento térmico rastreables.
Un diseño de alta precisiónMolde de adornos automotricesEquilibra una estética cosmética inmaculada con una confiabilidad mecánica a largo plazo durante la producción de gran volumen.Taizhou Zhongyue Mould Co., Ltd.Combina sistemas de ingeniería avanzados, infraestructura de herramientas especializada de Huangyan y estrictos protocolos de verificación de calidad para proteger sus líneas de ensamblaje de defectos comunes de moldeo, como rebabas, deformaciones y marcas de hundimiento.
¿Listo para optimizar su próximo programa de moldeado automotriz? Por favorcontáctanoshoy enviando sus modelos 3D de componentes de acabado y sus volúmenes anuales objetivo. Nuestro departamento de ingeniería entregará una revisión DFM integral y una cotización comercial formal y competitiva dentro de 24 a 48 horas hábiles. Elevemos juntos la precisión de su fabricación.
-
