ZHONGYUE MOLD es un fabricante chino profesional de moldes de inyección que suministra moldes de plástico para tumbonas de playa/moldes para chaise longue ajustables (tumbonas de resort, sillones reclinables junto a la piscina, camas de patio impermeables) a complejos turísticos de cinco estrellas, clubes de playa, empresas de cruceros y marcas premium de muebles de exterior de todo el mundo. A diferencia de las sillas verticales estándar, los Beach Lounge Chairs son plataformas reclinables de longitud completa (de 1,5 a 2,0 m de largo) diseñadas para una relajación prolongada. A menudo cuentan con respaldos ajustables en varias posiciones (de 3 a 7 posiciones de bloqueo) y deben soportar la exposición constante a la pulverización de agua salada, el cloro, la intensa radiación ultravioleta y la abrasión de la arena.
Estos moldes están diseñados para mezclas de copolímero de PP (MFR 8–12) o ASA/PMMA de alto impacto, estabilizados a los rayos UV y resistentes al cloro para una resistencia a la intemperie superior. Los desafíos clave incluyen evitar la deformación longitudinal en el tramo de 2 metros y moldear el complejo mecanismo de trinquete para el respaldo. Nuestros moldes cuentan con enormes circuitos de refrigeración BeCu, estructuras de nervaduras optimizadas y sistemas de expulsión robustos para garantizar una tumbona plana, estable y cómoda.
Desde tumbonas minimalistas de una sola pieza hasta chaise longues de lujo con ruedas y reposacabezas tipo almohada, brindamos una revisión DFM completa que se centra en la distribución de la carga estructural y el flujo de material costero antes del corte de acero.
|
Artículo |
Especificaciones / Opciones |
|
|
Nombre del molde |
Molde de plástico para sillón de playa (Chaise Longue / Tumbona ajustable) |
|
|

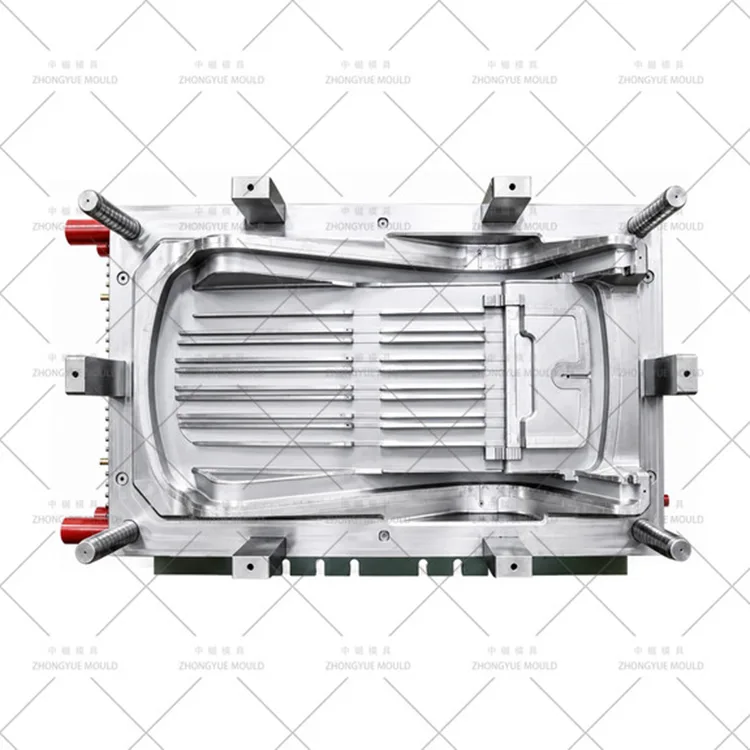

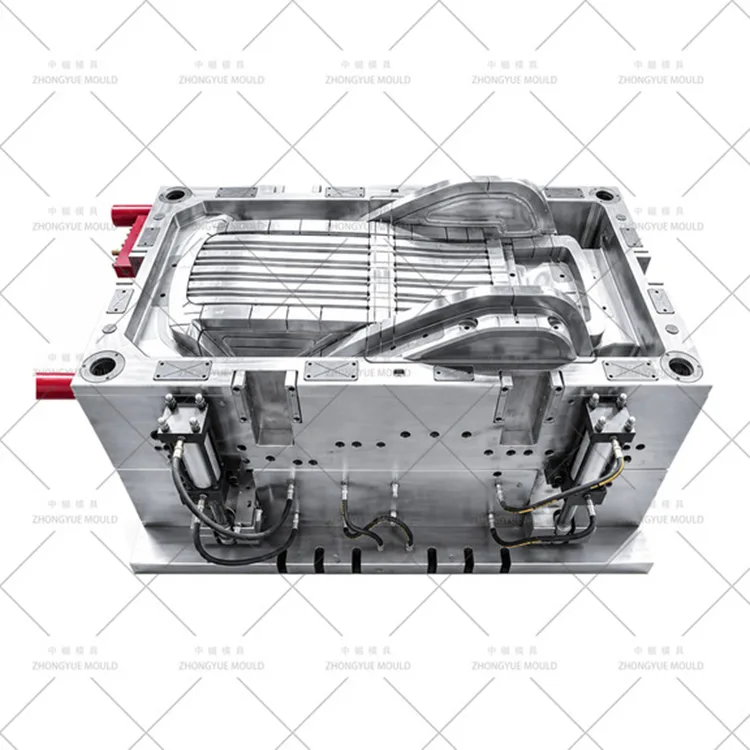

Cavidad y núcleo de acero |
Cavidad: 718H (HRC 33–38) o 2738HH (estabilidad). Núcleo: 718H. Detalles del trinquete: SKD61 (HRC 48–52). |
|
|
Tipo de molde |
Molde de dos placas; Construcción resistente |
|
|
Base del molde |
LKM / DME Heavy Duty (Peso 5,0T – 10,0T según el tamaño) |
|
|
Caries |
Estándar 1×1 (debido al enorme tamaño y volumen de disparo) |
|
|
Sistema de corredor |
Canal frío (rama en Y grande) estándar; Canal caliente (YUDO/SYNVENTIVE 2–4 puntas) muy recomendado para piezas grandes |
|
|
Tipo de puerta |
Puerta(s) de ventilador grande o puerta(s) de borde en la base/lateral |
|
|
Expulsión |
Manguitos eyectores (postes para las piernas) + Pasadores eyectores largos (costillas) + Barras extractoras |
|
|
Enfriamiento |
Enormes deflectores BeCu en todo el núcleo y la cavidad; Circuitos aislados para flujo largo. |
|
|
Desfogue |
Ventilaciones de línea de separación de 0,02 a 0,025 mm + Ventilación mejorada para mezclas de ASA/PMMA |
|
|
Acabado superficial |
SPI B1/B2 satinado (estándar); VDI 27–30 textura mate opcional (antideslizante) |
|
|
Esperanza de vida del molde |
≥500.000 disparos (718H); ≥1.000.000 disparos (configuración totalmente reforzada) |
|
|
Material recomendado |
Copolímero de PP estabilizado con cloro/UV, ASA/PMMA (resistencia a la intemperie superior) |
|
|
Software de diseño |
UG NX, SolidWorks, AutoCAD, Moldflow (relleno + enfriamiento + deformación + tensión de tramo largo) |
|
|
Control de tolerancia |
±0,3 mm generales; Planitud de longitud ±0,5 mm; Precisión del diente del trinquete ±0,1 mm |
|
|
Material del molde |
Dureza |
Vida del molde |
|
P20 |
CDH 28-33 |
>300.000 disparos |
|
718 |
CDH 33-36 |
>500.000 disparos |
|
H13 |
HRC >43 |
>800.000 disparos |
|
2344 |
HRC >48 |
>800.000 disparos |
|
S136 |
CDH 48-52 |
>1.000.000 disparos |
¡Haz que tu próximo proyecto de molde para silla de plástico sea más brillante!

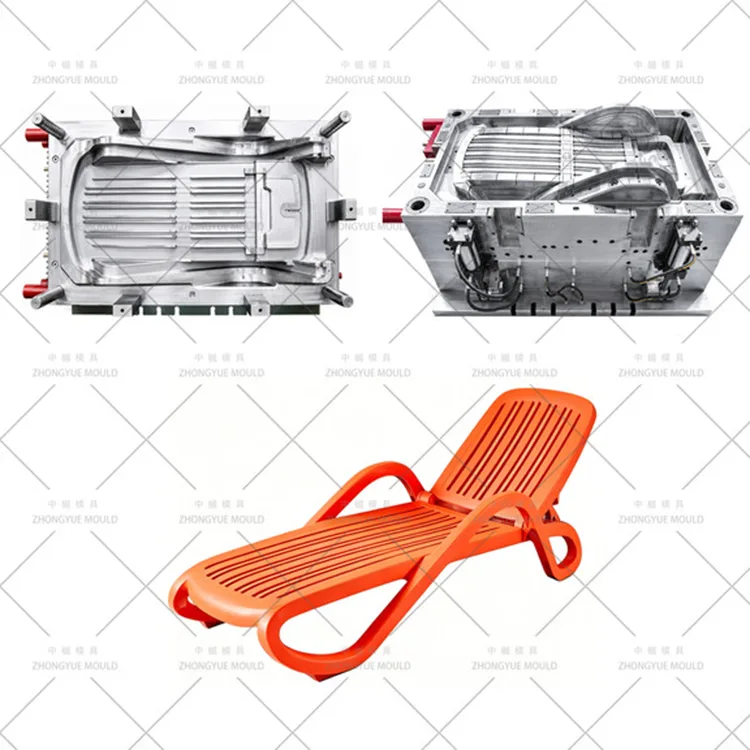

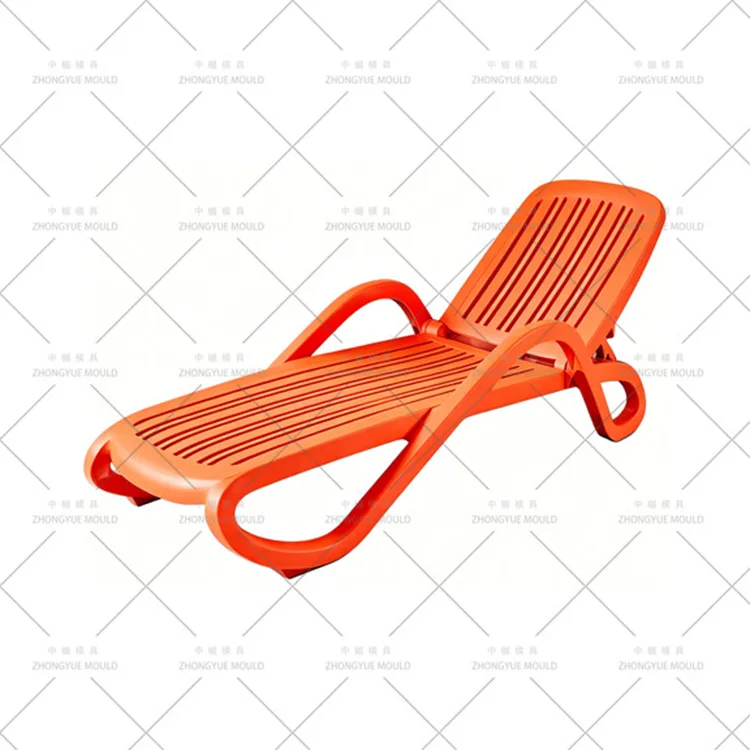

Un molde para sillón de playa es una herramienta resistente y de gran escala diseñada para producir muebles reclinables aptos para centros turísticos:
Perfil reclinado de longitud completa: la silla se encuentra casi plana (inclinación de 10 a 15°) con una longitud de 1,5 a 2,0 m. Esto crea desafíos importantes para el enfriamiento y la deformación.
Mecanismo de respaldo ajustable: la mayoría cuenta con un sistema de trinquete o pasador de bloqueo moldeado en el respaldo de la silla, lo que permite a los usuarios establecer el ángulo (plano, lectura, sentado).
Resistencia al ambiente costero: debe resistir la decoloración (común blanco/amarillo/azul), la tiza y la fragilidad causada por el sol, la sal y los químicos para piscinas.
Contorno ergonómico: el asiento y el respaldo están profundamente contorneados para brindar apoyo lumbar y comodidad durante el uso prolongado.
Control de deformación longitudinal (el desafío número uno)
Una pieza de plástico de 2 metros se ahuecará o torcerá de forma natural. Diseñamos circuitos de refrigeración simétricos (deflectores BeCu) en ambos lados del núcleo y la cavidad para garantizar una temperatura uniforme. También diseñamos una ligera precorona (convexa de 0,2 a 0,3 mm) en la superficie del molde para compensar la contracción del material y garantizar que la tumbona quede plana sobre el suelo.
Moldeo por mecanismo de trinquete
El respaldo ajustable se basa en dientes de trinquete moldeados o ranuras de bloqueo. Estas secciones gruesas provocan marcas de hundimiento. Usamos inserciones de BeCu directamente detrás de los dientes del trinquete y optimizamos la presión del empaque para mantener los dientes afilados y funcionales sin hundir la superficie exterior.
Optimización del flujo de materiales costeros
El PP y el ASA estabilizados a los rayos UV y resistentes al cloro son viscosos y sensibles al calor cortante. Diseñamos grandes compuertas de ventilador o múltiples compuertas de caída en caliente para garantizar un llenado suave. La ventilación mejorada (0,02–0,025 mm) evita marcas de quemaduras en los recorridos de flujo largos.
Estructura de costilla reforzada
Para soportar a un adulto reclinado (más de 150 kg de carga estática) sin peso excesivo, diseñamos un entramado de nervaduras internas. Las nervaduras se mantienen entre el 60% y el 70% del espesor de la pared y presentan transiciones graduales para evitar concentraciones de tensión y marcas de hundimiento.

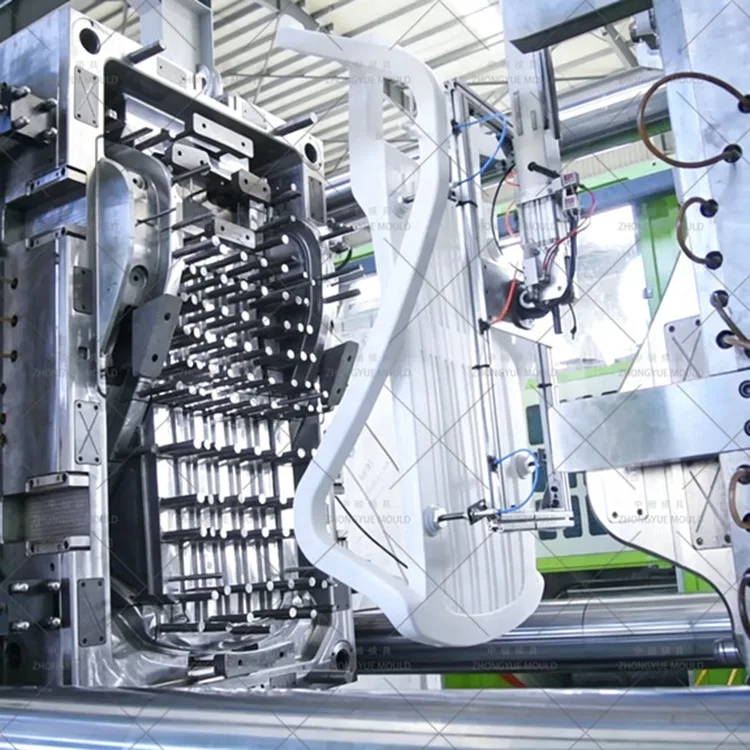

Expulsión robusta para áreas grandes
Para expulsar una pieza de 2 mx 0,7 m se necesitan muchos pasadores expulsores para distribuir la fuerza. Usamos manguitos eyectores para los postes de las piernas y pasadores eyectores largos en las nervaduras internas. A veces se utilizan barras extractoras a lo largo de los lados para evitar que la pieza se doble durante la expulsión.
Acabado superficial para uso costero
El estándar es SPI B1/B2 satinado para ocultar los rayones de arena. El acabado texturizado mate opcional (VDI 27–30) proporciona una superficie antideslizante y oculta mejor los residuos de sal.
Deformación de tramos largos y DFM de carga: analice la disposición de nervaduras de 2 m de largo. Ejecute Moldflow para predecir deformaciones longitudinales y marcas de hundimiento. Diseñar una estrategia masiva de enfriamiento de BeCu. Simule una carga estática de 150 kg. Informe DFM gratuito.

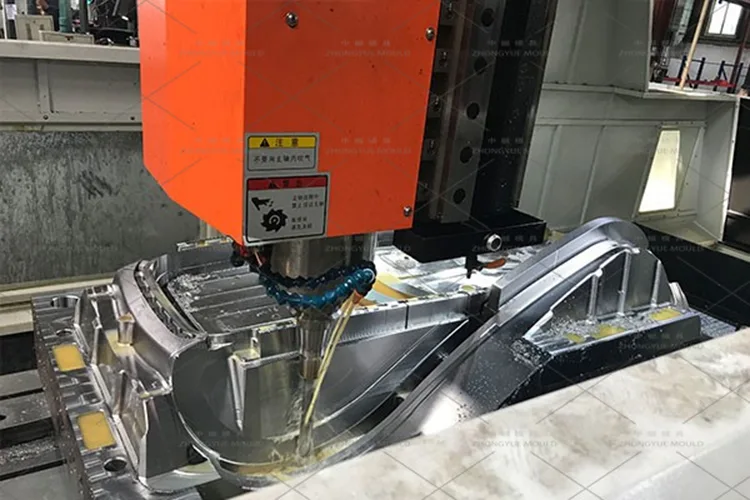

Mecanizado masivo de acero: mecanizado en desbaste de enormes bloques de cavidades y núcleos. Perforación profunda de kilómetros de líneas de refrigeración.
Accesorio del mecanismo de trinquete: rectifica con precisión los núcleos de trinquete SKD61. Asegure dientes afilados y un movimiento suave.

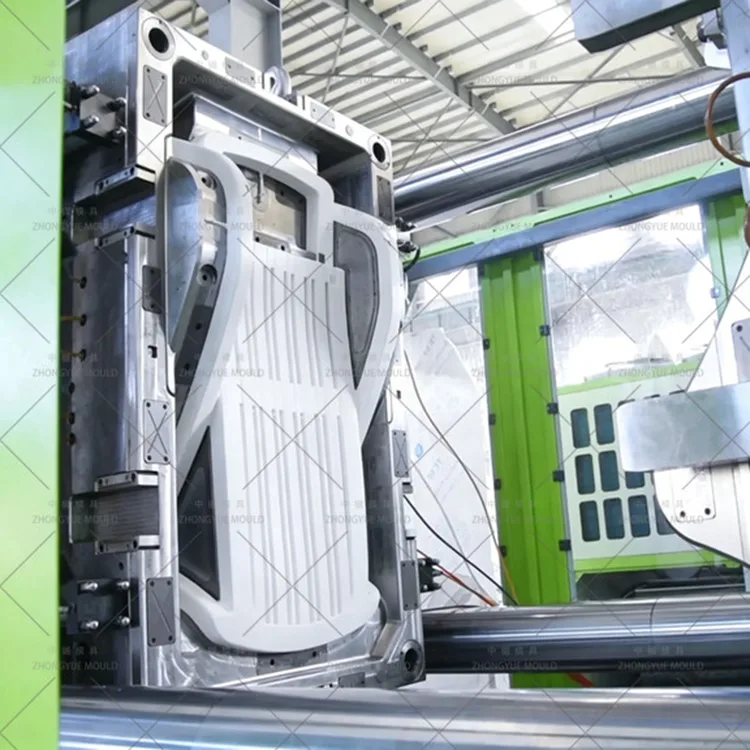

Ensamblaje y prueba T1: ensamble el sistema eyector. Ejecute la prueba T1 con ASA/PP especificado. Realice prueba de carga estática (150 kg) y prueba de ajustabilidad (clics de trinquete). Compruebe la planitud y las marcas de hundimiento. Suministrar vídeo de prueba + muestras.
Entrega final: embalaje resistente. Proporcionar una guía de mantenimiento del molde para la limpieza del mecanismo de trinquete.
Expertos en tramos largos: nos especializamos en controlar la deformación en piezas de plástico de más de 2 metros.
Especialistas en materiales costeros: optimizamos los moldes para PP y ASA resistentes a los rayos UV y al cloro, evitando marcas de quemaduras y garantizando el flujo.
Diseño de enfriamiento masivo: los deflectores BeCu garantizan ciclos rápidos y piezas planas, incluso con pesos de disparo de más de 10 kg.
Enfoque en el mecanismo funcional: nos aseguramos de que el trinquete del respaldo ajustable funcione sin problemas durante la vida útil del molde.
Experiencia global: moldes suministrados a desarrolladores de complejos turísticos en las Maldivas, el Caribe, el Mediterráneo y el sudeste asiático.
P: ¿Cómo se evita que una tumbona de 2 metros se deforme?
R: Utilizamos enfriamiento BeCu simétrico en ambos lados del molde y diseñamos una ligera precorona (convexa de 0,2 a 0,3 mm) en la superficie del molde para compensar la contracción.
P: ¿Se puede moldear el respaldo ajustable en una sola pieza?
R: Sí, el respaldo suele estar integrado. El desafío es moldear los dientes del trinquete por dentro. Utilizamos refrigeración BeCu y empaquetadura optimizada para mantener los dientes afilados sin hundir la superficie exterior.
P: ¿Qué material es mejor para las tumbonas de playa?
R: La mezcla de ASA/PMMA es la mejor para una retención superior del color y resistencia a los rayos UV (sin decoloración durante más de 5 años). El PP estabilizado a los rayos UV es una alternativa rentable con buena resistencia al impacto.
P: ¿Qué tamaño de máquina necesito?
R: Para una tumbona estándar de 1,8 m, espere un peso de 5 a 8 kg. Necesitará una máquina de moldeo por inyección de 1000T a 1800T.
P: ¿Qué necesita para una cotización?
A: Dibujo 2D (PDF/DWG) + modelo 3D (STP/IGS) de la tumbona, especificando material (PP/ASA), color y capacidad de carga/posiciones de ajuste requeridas.
Envíe los dibujos o especificaciones de sus tumbonas de playa a ZHONGYUE MOULD. Proporcionaremos un análisis DFM completo (que cubre la deformación, el enfriamiento y la función del mecanismo) + una cotización formal dentro de las 48 horas hábiles.
¡Contáctenos hoy para construir un molde de inyección para sillón de playa duradero y de alto rendimiento!
