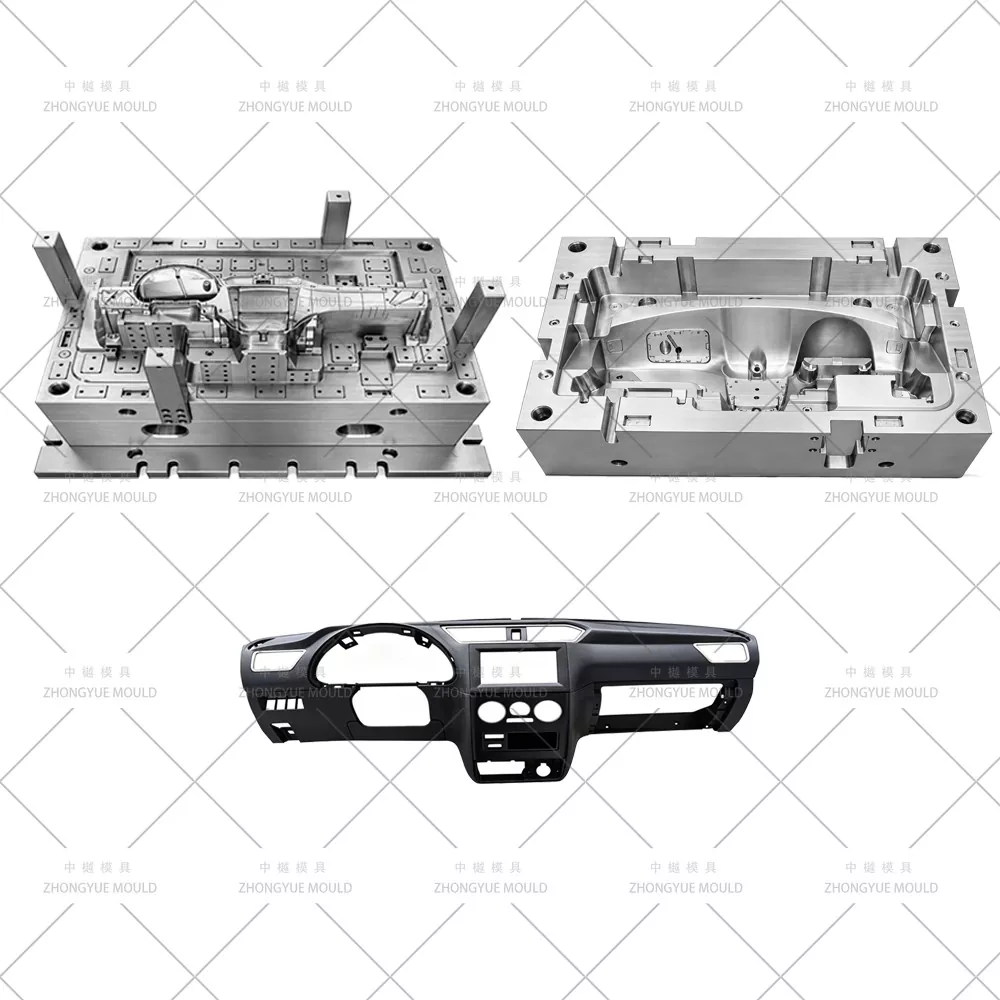

Molde para tablero de instrumentos automotriz

Molde para tablero de instrumentos automotriz: fabricante de moldes de inyección para tableros de instrumentos (IP) y tableros de instrumentos personalizados para automóviles

ZHONGYUE MOLD es un experimentado fabricante chino de moldes de inyección que suministra moldes de inyección para tableros de instrumentos de automóviles/moldes de inyección de paneles de instrumentos (IP) de plástico para automóviles, también llamados moldes de esqueleto para tableros a proveedores y fabricantes de equipos originales (OEM) globales de nivel 1. Los tableros de instrumentos modernos de panel duro están moldeados por inyección en PP+EPDM-Talco (polipropileno relleno de minerales, por ejemplo, PP-T20/T30) o PC+ABS para revestimientos superiores decorativos, con el gran esqueleto que integra soportes para guantera, huecos de ventilación, zona precortada de la bolsa de aire del pasajero y funciones de acoplamiento de la consola central. Nuestros moldes cuentan con sistemas de canal caliente de compuerta de válvula secuencial (SVG) (6 a 12 gotas) para eliminar líneas de soldadura en la superficie A, múltiples elevadores hidráulicos/correas en ángulo para cortes profundos y puertas con bolsas de aire, expulsión asistida por resorte de nitrógeno y enfriamiento automático para control de deformación en paneles de 1,5 a 2,0 m de luz.

Desde esqueletos IP de automóviles de pasajeros, sustratos de tableros de ancho completo de SUV hasta molduras superiores decorativas de tacto suave/negro piano, brindamos una revisión DFM completa y simulación de Moldflow antes del corte de acero.

Especificaciones del molde de plástico para tablero de instrumentos de automóvil:

¡Haz que tu próximo proyecto de Molde para salpicadero de automóvil brille!

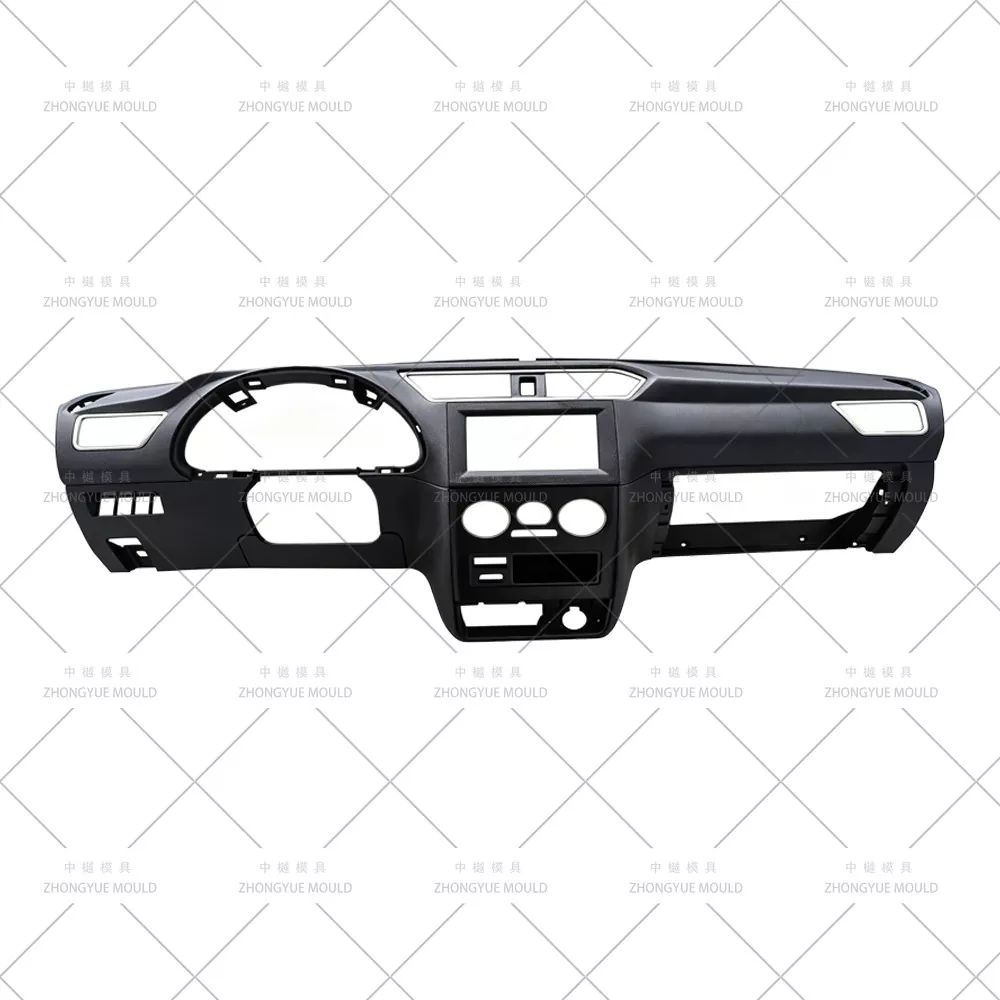

Piezas típicas de tablero/panel de instrumentos We Tool

Aspectos destacados clave de la ingeniería de moldes para moldes de tablero (IP)

Canal caliente de compuerta de válvula secuencial (SVG)— YUDO / SYNVENTIVE / Mold-Master — 6 a 12 gotas abiertas/cerradas por etapas para empujar las líneas de soldadura hacia la brida/cara posterior no visible; crítico para la apariencia de grano interior de clase B.

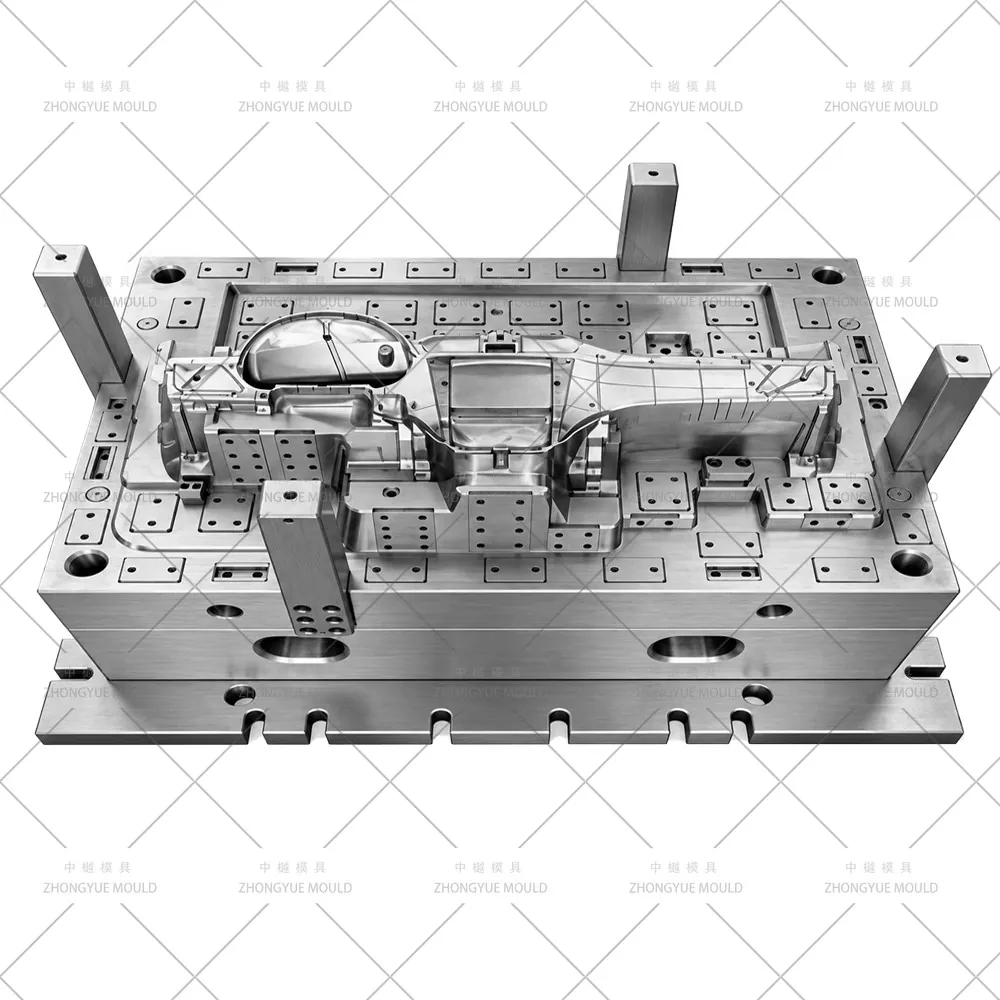

Múltiples elevadores hidráulicos y correderas en ángulo— 4–8+ elevadores para el hueco de la guantera, la bolsa de ventilación y el muelle del conducto de descongelación; minideslizadores hidráulicos para funciones de montaje lateral; Resortes de nitrógeno (frente a espirales) utilizados en levantadores grandes para evitar fallas por fatiga.

Diseño de costura previa/costura rasgada en la puerta del airbag del pasajero— Línea de corte moldeada mediante inserto mecanizado con precisión o paso de línea de separación; Inserto de radio agudo cuidadosamente controlado para garantizar un despliegue predecible sin desperdicios sueltos.

Compensación de contracción para PP-Talco y PC+ABS— Contracción de PP-T20 ~0,8–1,3 %(MD)/1,0–1,5 %(TD); PC+ABS ~0,5–0,7%; Dimensionamiento de la cavidad verificado por Moldflow, especialmente en paneles de gran envergadura, para controlar la deformación y la separación con el parabrisas/pilar A.

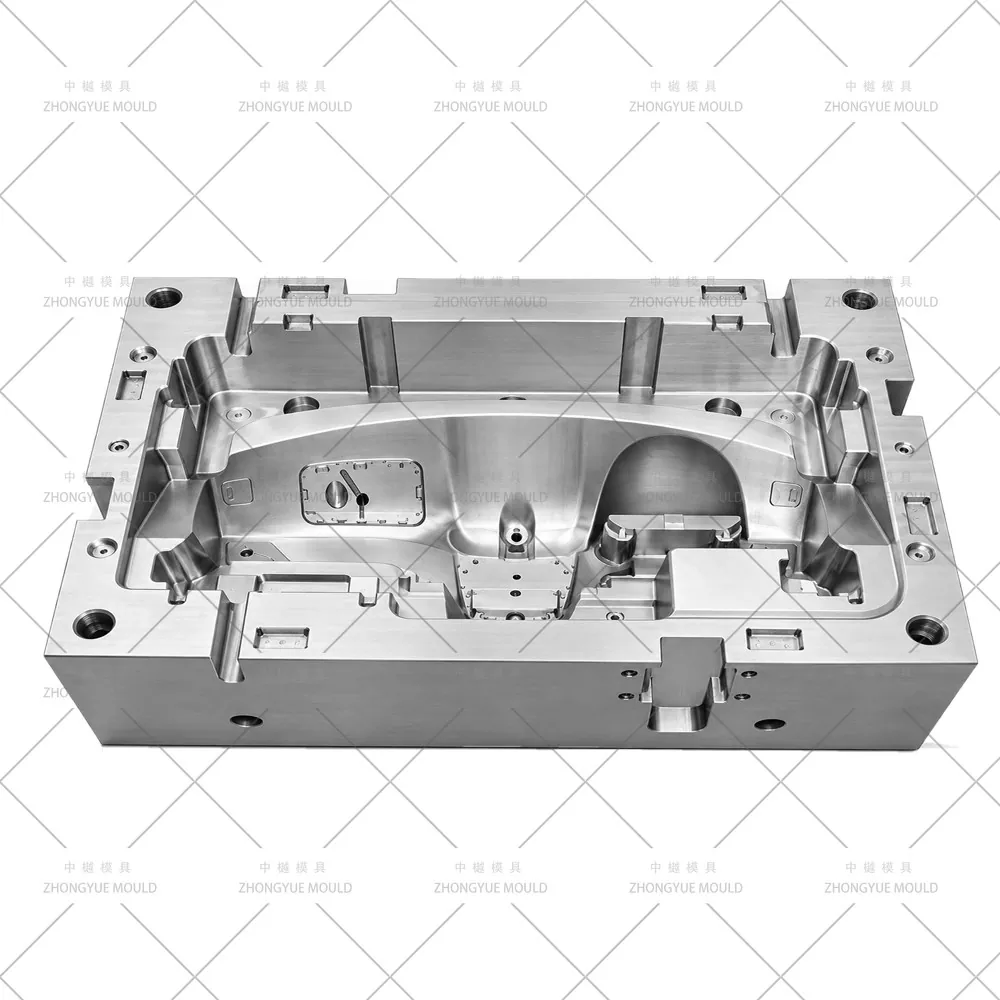

Grano mate + zona negra piano opcional en un solo molde— Cavidad VDI 27–36 cuero/grano mate (Mold-Tech / YS) grabada directamente en 718H/2738HH; S136 (HRC 48–52) Inserto pulido espejo para zona de tira decorativa de alto brillo.

Enfriamiento profundo y por zonas para control de deformación— Deflector Ø10–12 mm + burbujeador + inserciones de BeCu cerca de salientes de montaje gruesos; Circuitos de agua aislados (ΔT ≤ 3–4 ℃) en las zonas izquierda/centro/derecha para minimizar la curvatura en paneles grandes.

Puerta submarina oculta en la cara posterior/nervadura interior— Vestigio de la puerta completamente oculto desde la superficie A; El corredor frío es poco común, excepto en el caso del proto: se prefiere la caída en caliente.

Especificaciones técnicas típicas (personalizables)

Nuestro proceso de validación y fabricación de moldes

Inicio del proyecto y revisión de DFM— Analizar el espesor de la pared (2,5–3,5 mm típ.), el ángulo de tiro por grano (≥1,5° para VDI 30+), la interferencia de la carrera del elevador, la viabilidad de la costura de rotura del airbag, la compuerta y la expulsión; sugerir mejoras para evitar líneas de soldadura/hundimiento en la superficie A.

Simulación de flujo de molde (Moldflow)— Patrón de relleno, posición de la línea de soldadura (empujada hacia atrás/brida), fuerza de sujeción, uniformidad de enfriamiento y magnitud de deformación prevista para un panel ancho de PP-Talco.

Aprobación de diseño de moldes 3D— Ensamblaje completo con diseño de enfriamiento (circuitos zonificados), balanceo de canal caliente SVG, detalle de 4 a 8+ elevadores/deslizadores con animación de interferencia, definición de inserción de bolsa de aire, zona de textura.

Mecanizado de precisión— Desbaste/acabado CNC de alta velocidad y gran formato, perforación de orificios profundos para enfriamiento, electroerosión Sodick/Charmilles para ranuras de elevación finas e inserto de costura rasgable, pulido espejo S136 y grabado de textura VDI.

Prueba y corrección T1— Funcionamiento con máquina propia de gran tonelaje; suministrar video de prueba + informe dimensional de CMM + pieza de muestra para aprobación; Verifique la costura del airbag y el ajuste de la guantera.

Embalaje final y envío— Estuche resistente libre de fumigación, manual de operación del molde, lista de repuestos (resortes elevadores, pasadores eyectores, sellos), tratamiento térmico y certificados de acero.

¿Por qué elegir ZHONGYUE MOLD para el molde de su tablero de instrumentos automotriz?

Gran capacidad de moldes para automóviles— Moldes para parachoques, guardabarros, paneles de puertas y tablero (IP) construidos internamente con CNC de 5 ejes de gran formato y taladro de orificio profundo

Informe interno de DFM y Moldflow— Identificar riesgos de llenado/deformación/hundimiento y optimizar antes del corte de acero; verificar la costura de rotura de la bolsa de aire y el espacio con el parabrisas

Experiencia en canales calientes y elevadores múltiples de SVG— Integración YUDO/SYNVENTIVE/Mold-Master; elevadores de resortes de nitrógeno; diseño de corredera hidráulica

Control de calidad estricto y progreso transparente— Fotografías de mecanizado semanales, inspección de CMM, aprobación de muestra T1 antes del envío

Experiencia Exportadora— Moldes enviados a Europa, América del Norte, América del Sur y Sudeste Asiático.

Garantía de molde de 1 año + suministro de repuestos (muelles de elevación, sellos, pasadores)

Preguntas frecuentes

P: ¿Se moldea la piel blanda de PVC/TPO o simplemente el esqueleto de PP?

R: Fabricamos el molde de inyección para el esqueleto/sustrato de PP/PC+ABS. La piel blanda blanda (PVC/TPO) generalmente se forma en un proceso separado de moldeado al vacío o de conformado al vacío y se lamina o ensambla sobre el esqueleto, no se inyecta en este molde.

P: ¿Cómo se maneja la costura de rotura de la bolsa de aire del pasajero?

R: Diseñamos un inserto mecanizado con precisión o un paso de línea de separación en la cavidad para moldear una línea de desgarro previamente debilitada (ranura marcada), NO un corte posterior al molde. Esto garantiza un despliegue predecible y una costura oculta y limpia.

P: ¿Qué sistema de canal caliente recomienda para los moldes de tableros?

R: Se recomienda encarecidamente el canal caliente de compuerta de válvula secuencial (SVG) con 6 a 12 gotas (YUDO/SYNVENTIVE/Mold-Master): permite el llenado por etapas para empujar las líneas de soldadura hacia la cara posterior/brida, preservando la superficie A con acabado granulado.

P: ¿Qué necesita para una cotización?

R: Modelo de pieza 3D (STP/IGS/X_T), material objetivo (PP-T20/T30 / PC+ABS, etc.), volumen anual, datos de la placa y la barra de unión de su máquina de inyección, especificaciones de textura de la superficie y requisitos de costura de desgarro de la bolsa de aire, si corresponde.

Solicite una cotización para su molde para tablero de instrumentos automotriz

Envíe su modelo 3D de tablero/panel de instrumentos (STEP/IGS/X_T) y requisitos del proyecto. ZHONGYUE MOLD proporcionará un informe DFM gratuito + un resumen del flujo del molde + una cotización formal dentro de las 24 a 48 horas hábiles.
