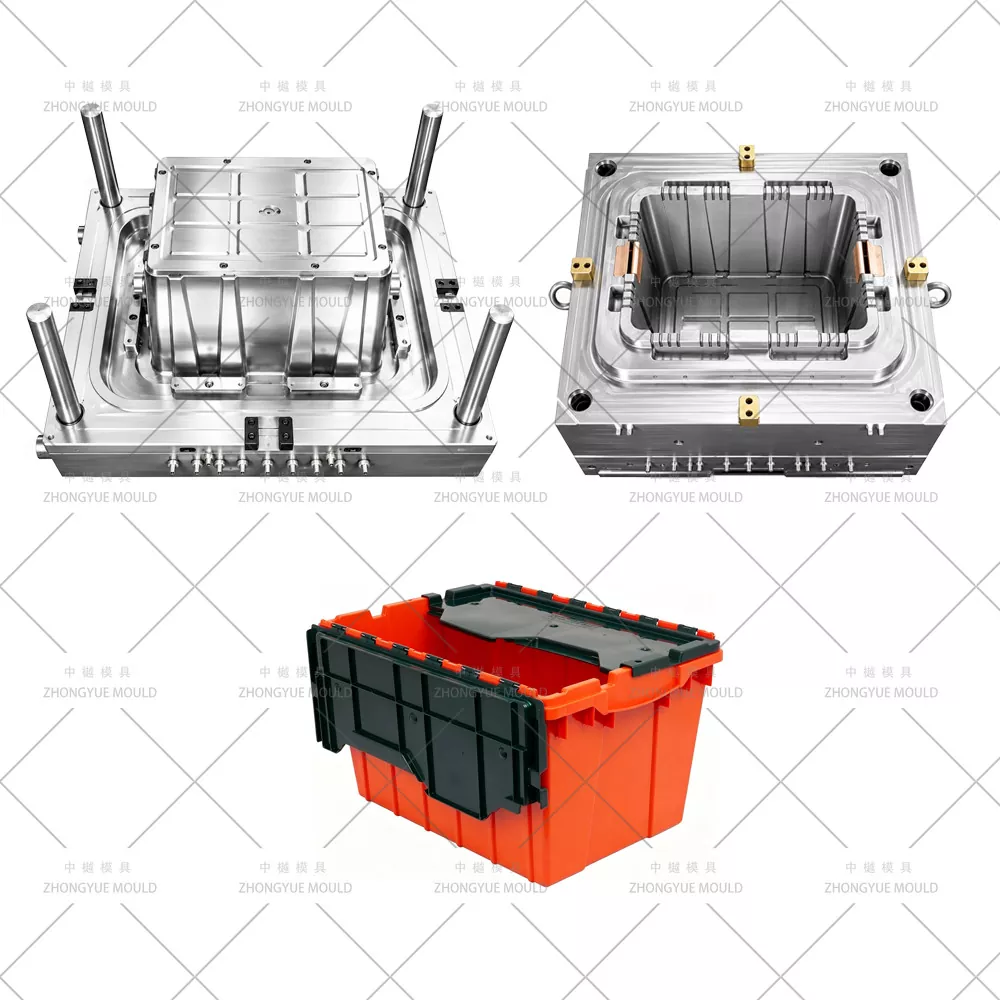

Caja apilable encajable con molde de tapa adjunto

Caja de almacenamiento apilable encajable con molde con tapa adjunto - Contenedor con tapa adjunto de tamaño europeo / Fabricante de moldes de inyección para bolsas encajables

ZHONGYUE MOLD es un fabricante chino profesional de moldes de inyección que suministra cajas apilables encajables con moldes con tapa adjunta / contenedores encajables de PP de una pieza con tapas con bisagras integrales (contenedores con tapa europea, 21 L / 46 L / 56 L / 67 L - 400 × 300 mm y 600 × 400 mm) a proveedores de logística global, distribuidores farmacéuticos, centros de cumplimiento de comercio electrónico y almacenes 3PL. operadores.

A diferencia de una caja de almacenamiento de cuerpo separado + tapa suelta, este producto se moldea en UNA sola pieza como una sola pieza de plástico: el cuerpo de la caja, la tapa (tapa de "cocodrilo" de una o dos solapas) y una delgada bisagra viva integral de PP (tela de 0,25 a 0,4 mm) que los conecta. Las paredes laterales tienen una conicidad de anidación (1,5 a 3° por lado), por lo que los contenedores vacíos se anidan profundamente: altura anidada de 75 a 90 mm frente a altura total de 220 a 365 mm, lo que ahorra entre un 60 y un 75 % del volumen de retorno vacío. Muchas versiones incluyen ojales con precinto a prueba de manipulaciones, portaetiquetas de 4 lados y empuñaduras ergonómicas.

Nuestros moldes son de una sola cavidad (1×1) y producen cuerpo+tapa+bisagra juntos (se cotiza un molde de tapa de repuesto opcional separado de 2 cavidades), con inserto de BeCu que se enfría en la zona de la bisagra (flujo moderado para preservar la ductilidad del PP y la vida útil de la bisagra), deflector de núcleo central, puerta submarina oculta en la brida interior de la tapa y espacio libre de interferencia de anidamiento de validación DFM completo (≥1,5 mm por lado cuando se anidan en 10 alturas) y acoplamiento del borde de apilamiento con la tapa de la caja debajo.

Desde contenedores anidados de 21 L de 400 × 300 mm con tapa adjunta, contenedores Euro con tapa adjunta de 46 L/56 L/67 L de 600 × 400 mm (listos para transportador de fondo plano) hasta tapas de cocodrilo de doble solapa con correa/ranuras para correa, proporcionamos revisión DFM y análisis de enfriamiento/deformación de Moldflow antes del corte de acero.

Especificaciones del molde de caja de almacenamiento de inyección de plástico:

¡Haz que tu próximo proyecto de molde de caja de almacenamiento de plástico brille!

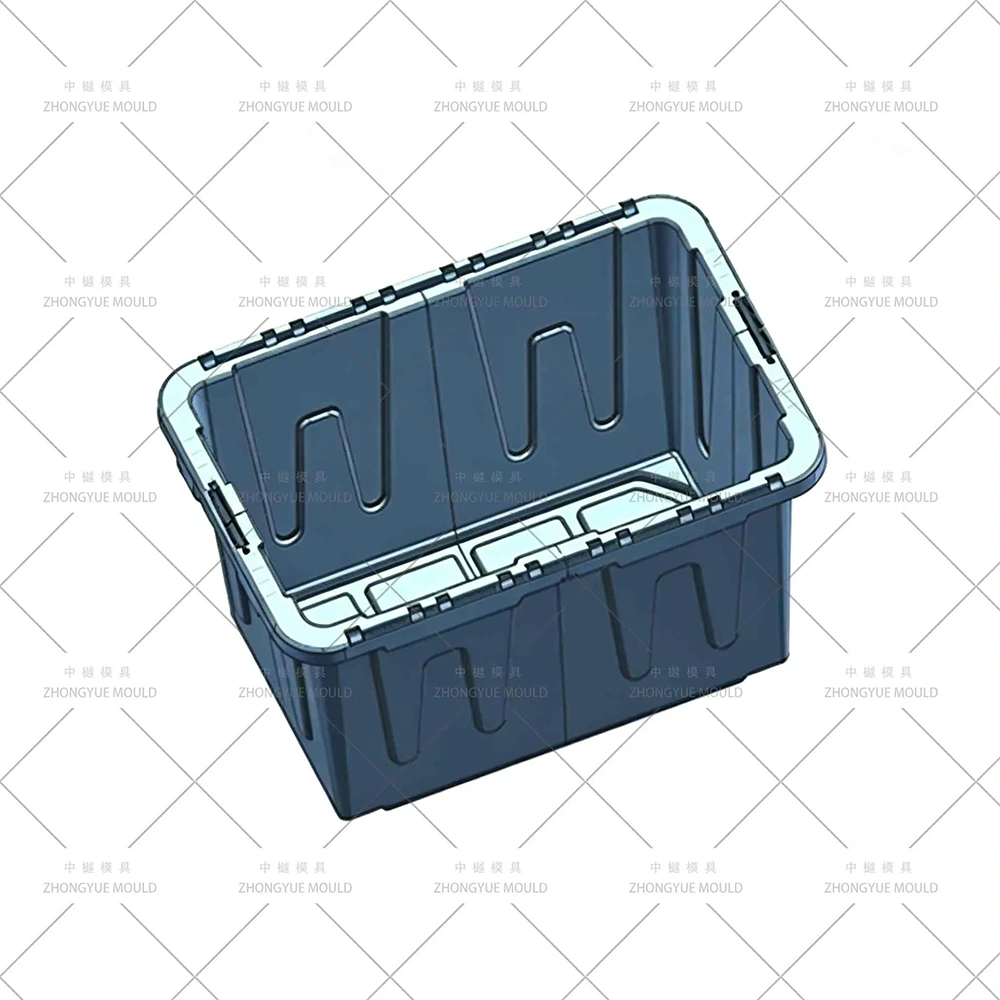

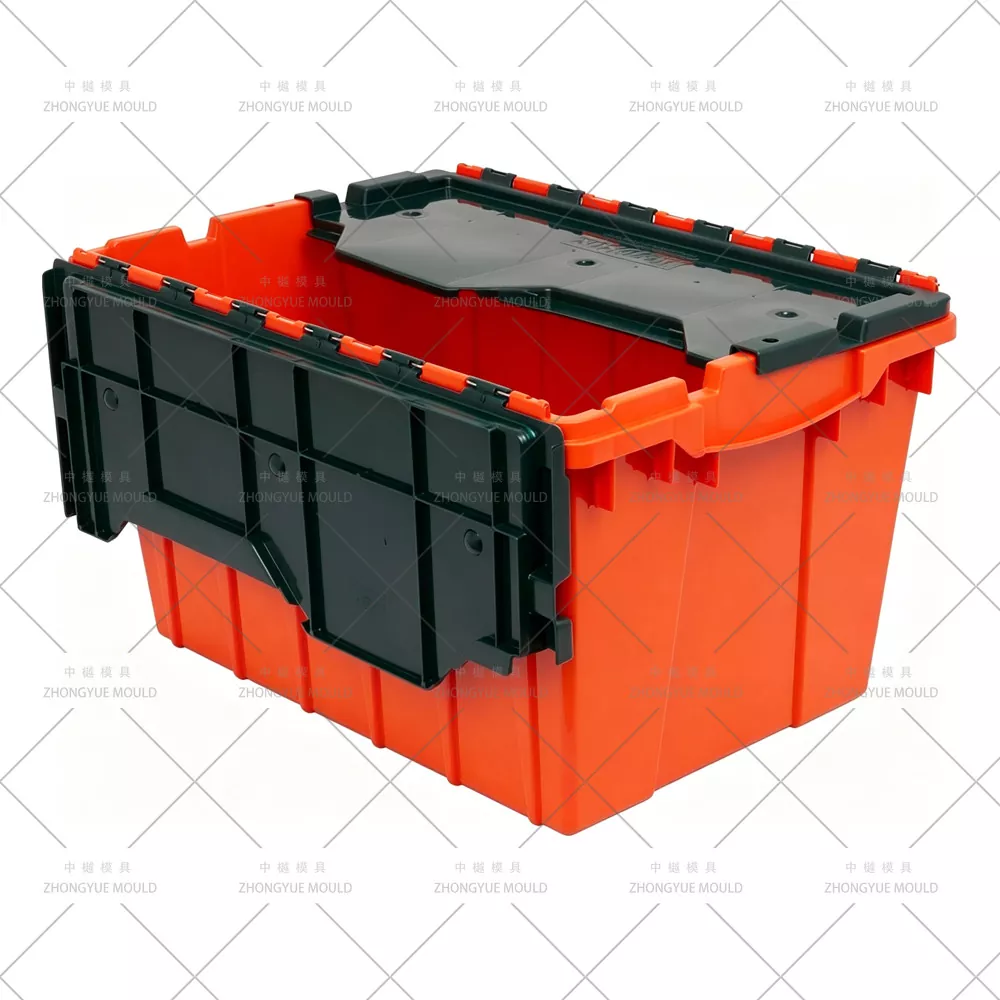

¿Qué es una caja apilable nido con tapa adjunta?

Una caja apilable encajable con tapa adjunta (también llamada contenedor con tapa adjunta)– ALC / Nest & Stack Tote) está moldeado por inyección a partir de PP virgen (MFR 8–12 g/10 min para una mejor vida útil de la bisagra; MFR 12–18 aceptable para áreas sin bisagras) en un molde de una sola cavidad que forma caja + tapa + bisagra viva integral simultáneamente.

Identificadores clave versus artículos anteriores:

Cono anidado— paredes laterales ahusadas por dentro y por fuera (1,5–3°/lado); las cajas vacías se deslizan unas dentro de otras; La altura anidada suele ser de 75 a 90 mm (rango de 21 L a 67 L).

Bisagra adjunta/integral— banda de PP adelgazada (0,25–0,4 mm) pulida y redondeada; Sobrevive a más de 50,000 ciclos de apertura/cierre sin grietas blancas por tensión cuando se utiliza el perfil correcto de temperatura del molde y MFR PP.

Compatibilidad con la huella del euro— 600×400 mm (46L–67L) o 400×300 mm (21L) para apilar en palés UE (1200×800 mm se adapta a nidos de 2×3); Base plana para recorrido del transportador/cinta.

Ojales a prueba de manipulaciones + portaetiquetas— orificios moldeados para sellos desechables y placas de etiquetas empotradas en los 4 lados.

Disparo de molde único = Cuerpo + Tapa + Bisagra— no hay tapa suelta que perder; Se cotiza un molde de tapa de repuesto separado opcional.

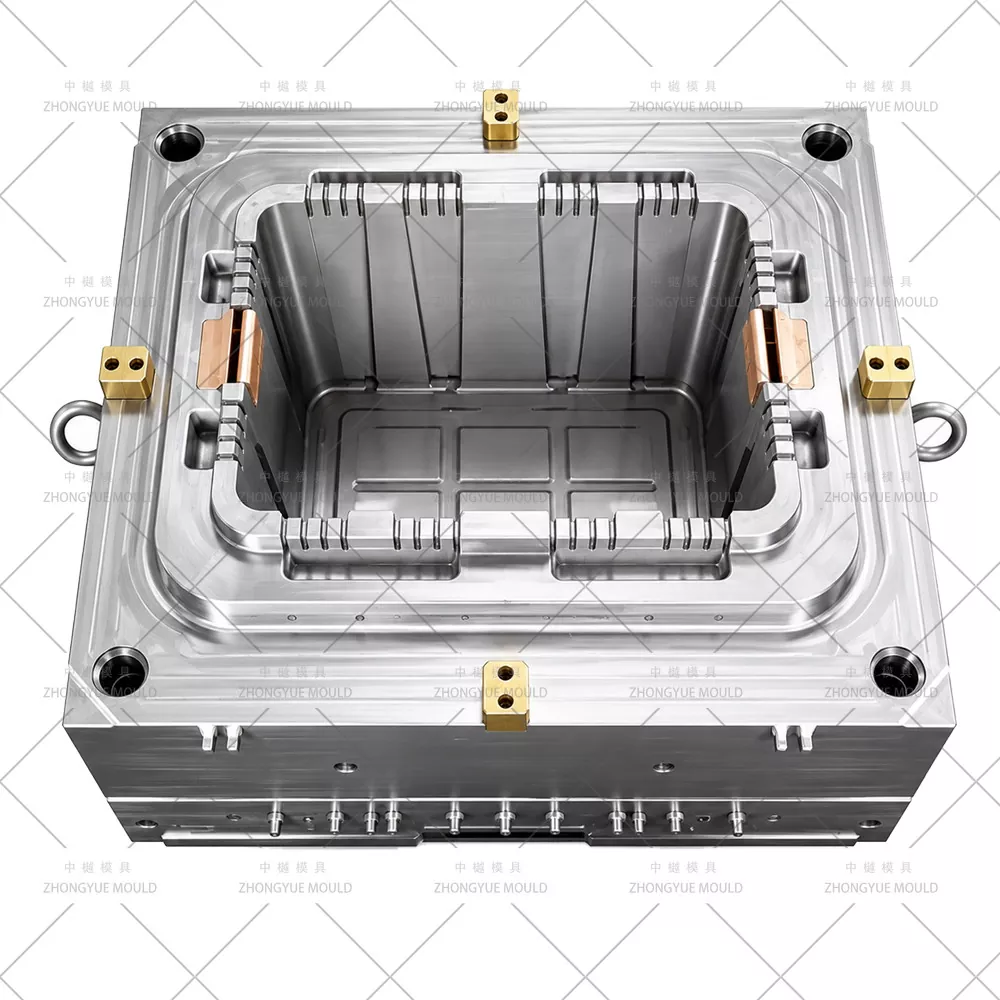

Aspectos destacados clave de la ingeniería de moldes (versión Nesting ALC)

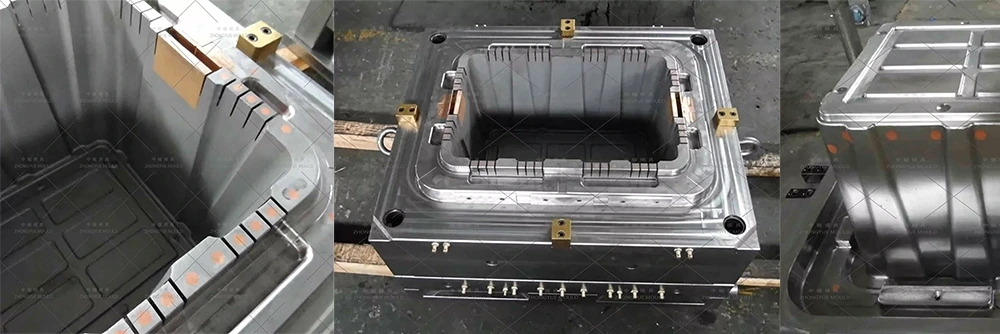

Zona de bisagra integral: adelgazamiento de la red y enfriamiento moderado BeCu

Red de bisagra de cavidad adelgazada localmente a 0,25–0,4 mm (típico 0,3 mm para PP MFR 8–12) con radios de mezcla R0,15–0,25 mm en ambos lados, pulido espejo/satinado alto (SPI A2/B1). El inserto de BeCu en la zona de la bisagra tiene una temperatura de ΔT de 5 a 6 ℃ (¡sin sobreenfriamiento!) para conservar la orientación molecular del PP y la resistencia al plegado (más de 50 000 ciclos). Sobreenfriamiento → bisagra quebradiza; subenfriamiento → fregadero en la tapa/caja cerca de la bisagra.

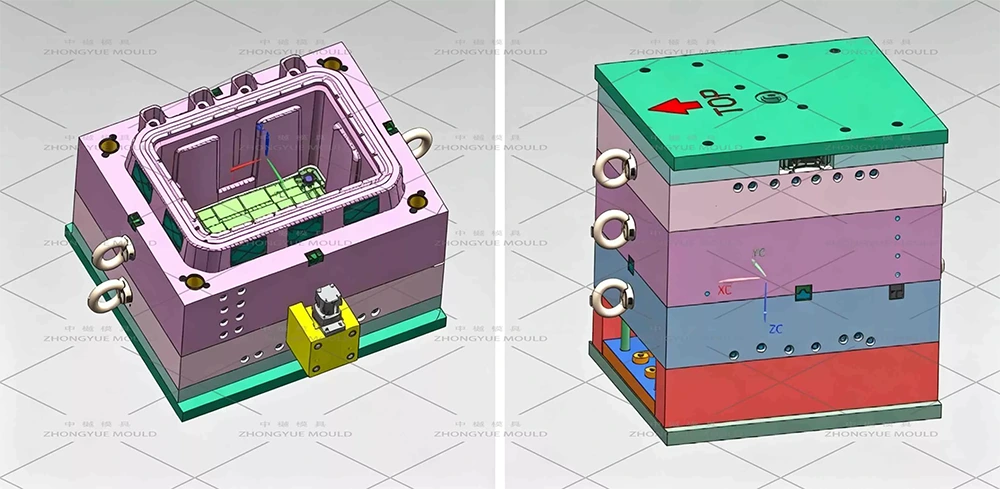

DFM de interferencia y conicidad de anidamiento: simulación de pila de anidamiento en 3D

Calado de la pared lateral de 1,5 a 3°/lado (el diámetro interior y el diámetro exterior son iguales para mantener constante el espesor de la pared cuando están anidados). Simulamos de 10 a 12 vacíos anidados en 3D para verificar un espacio mínimo de ≥1,5 mm (rec. 2 mm) entre las protuberancias de la pared anidada y la base (nervaduras, borde de apilamiento). Objetivo: altura anidada ≤80 mm (serie 600×400) o ≤75 mm (serie 400×300).

Tapa de cocodrilo (doble solapa) o diseño de solapa única

Las tapas de doble solapa ("cocodrilo") se entrelazan en el centro y se enganchan en el borde superior de la caja; requieren detalles de nervaduras de separación central y, a veces, un mini inserto suelto para el perfil de pestillo recortado; verificado en el ensamblaje 3D. Versión de una sola solapa más sencilla, mismo estilo de molde.

Apilado de compromiso de labios DFM

El reborde superior tiene un borde de apilamiento empotrado que se acopla a la tapa superior de la caja que se encuentra debajo cuando está completamente apilada. Verificamos la planitud del borde de apilamiento ±0,3 mm y la dimensión del hueco de la tapa en comparación con la caja debajo del borde en DFM.

Puerta secundaria oculta en la brida interior de la tapa/brida interior superior de la caja

Cizallas de compuerta submarina de Ø1,2–1,8 mm en la cara interior no visible; NUNCA abra la puerta a través de la red de la bisagra (provoca una orientación débil y quemaduras). Vestigio vestido al ras; no hay marcas de puerta visibles en las caras exteriores.

Enfriamiento: deflector central + bisagra BeCu + radio inferior BeCu

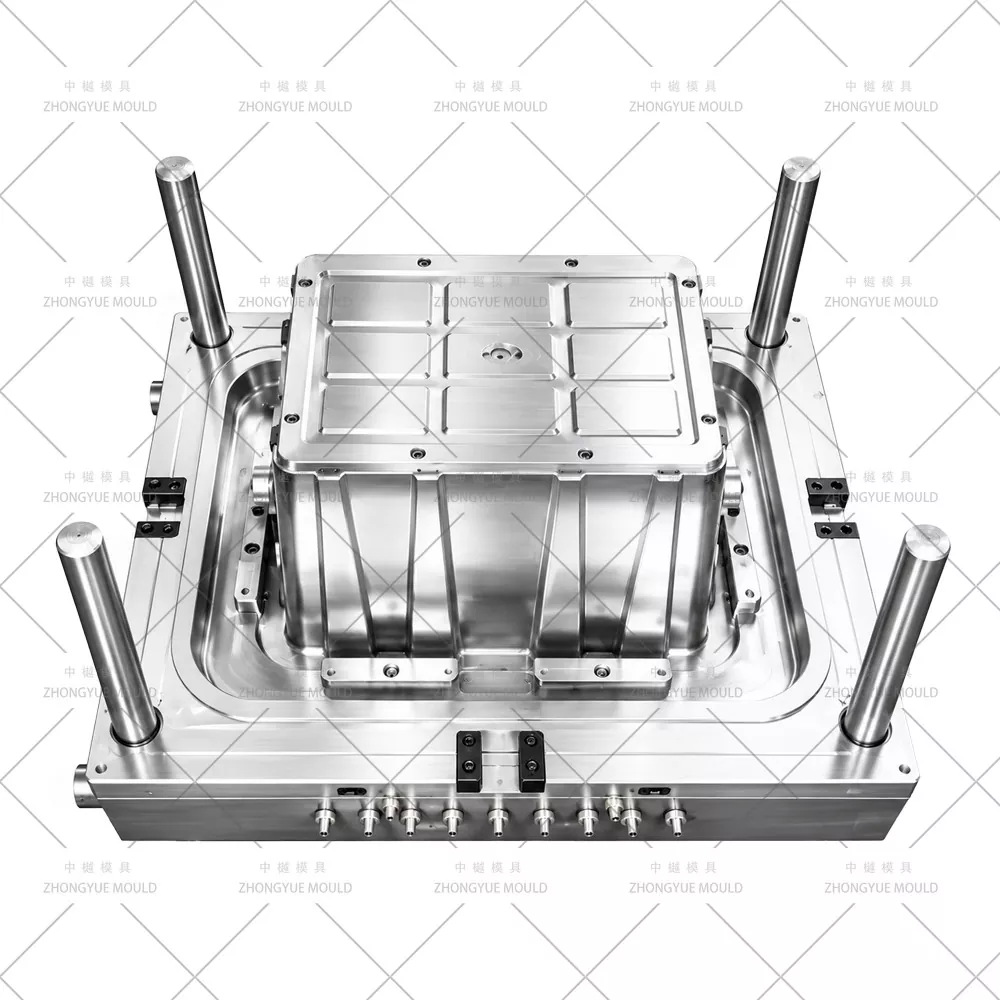

Núcleo: deflector de Ø10–12 mm; Radio inferior de la cavidad: inserto de BeCu; Zona de bisagra: inserto de BeCu con flujo de agua moderado. 2-3 circuitos aislados; ΔT entrada-salida ≤4 ℃ (núcleo), 5-6 ℃ (zona de bisagra aceptable).

Detalles de ojal de manipulación y portaetiquetas

Orificios pasantes (ojales) moldeados de Ø4–5 mm para sellos de seguridad; Placas de etiquetas empotrables de 80×40 mm (4 caras) con calado ≥2°. Sin bordes afilados: radio ≥0,5 mm para evitar que la etiqueta se despegue y se corte los dedos.

Empuñaduras ergonómicas/manijas cerradas

Orificios pasantes con radios generosos (R3–5 mm) y bordes fileteados: comprobado por DFM para determinar la concentración de tensiones. Bucle de manija cerrado opcional (agrega un corte menor: inserto suelto o deslizamiento poco profundo si está presente).

Aplicaciones de las cajas apilables encajables con tapa adjunta (ALC)

Nuestro proceso de fabricación y validación (molde ALC anidado)

Anidamiento de DFM y revisión de fatiga de las bisagras— Analice el espesor de la pared (1,8–2,8 mm típ.), alma de la bisagra de 0,25–0,4 mm con radios, conicidad anidada de 1,5–3°/lado, Ø del ojal de manipulación, hueco del portaetiquetas. Ejecute la verificación de interferencia de anidamiento 3D (nido de 10 alturas) y enfriamiento/deformación de Moldflow. Se recomienda PP MFR 8–12 para la vida útil de las bisagras. Informe DFM gratuito.

Preparación de la zona de acero y bisagras— Seleccione P20/718H; solicite el inserto BeCu (MOLDMAX™) premecanizado para darle forma neta; si hay una muesca del pestillo de cocodrilo, prepare un miniinserto nitrurado H13.

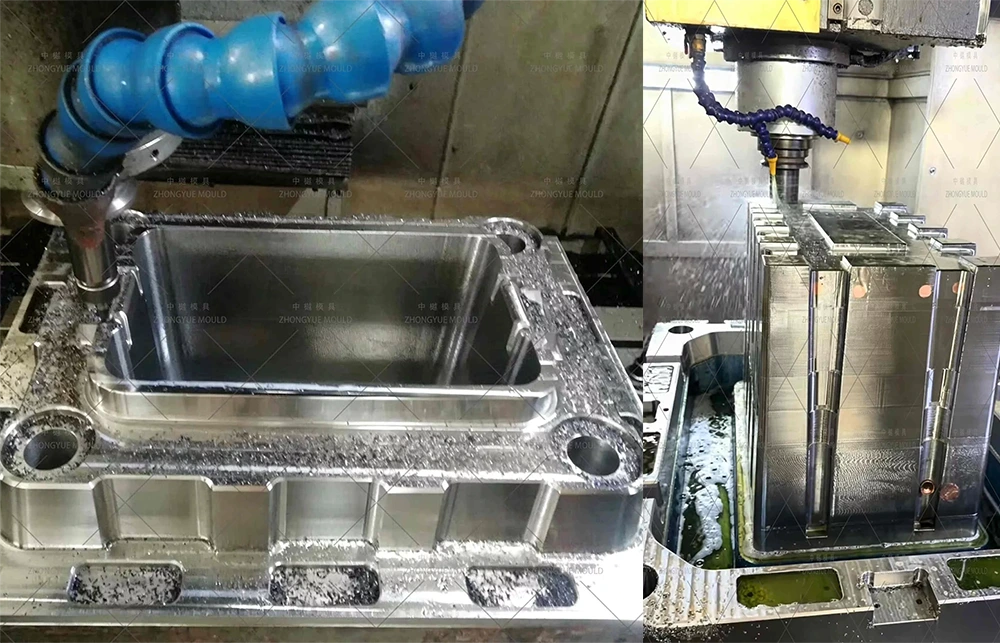

Mecanizado de precisión— Cavidad y núcleo de acabado/desbaste CNC de alta velocidad; perforación de deflectores de agujeros profundos; inserto de bisagra BeCu de ajuste manual con verificación de contacto térmico; pulir el alma de la bisagra SPI A2/B1; Ranura para placa de etiquetas de máquina y orificios pasantes para ojales de manipulación.

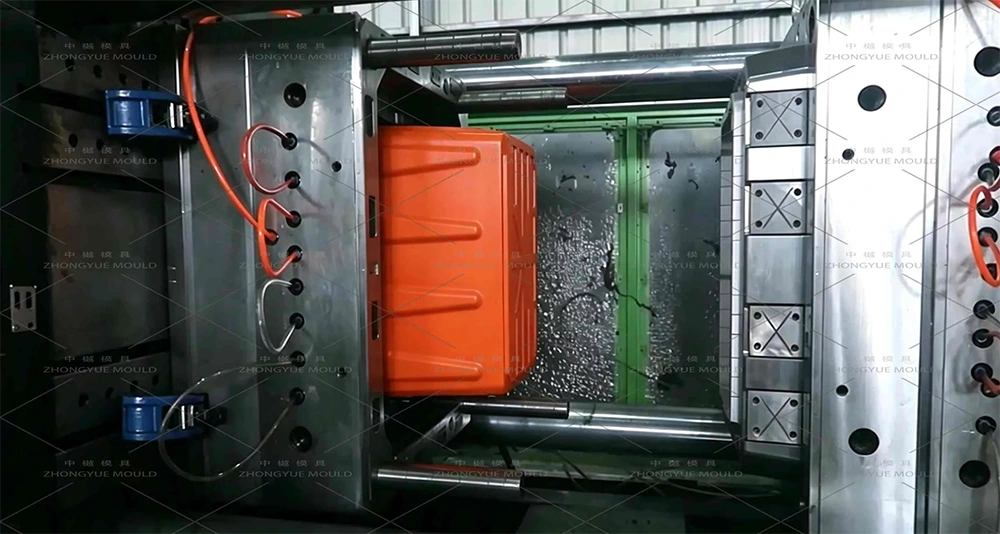

Montaje y prueba T1— Ejecute en una máquina interna con PP especificado (MFR según sus especificaciones); producir muestra de ensamblaje completo; realice una prueba de plegado de bisagra (objetivo manual/mecánico de 50k+), verifique la altura anidada (objetivo ≤80 mm para 600 × 400), el ajuste del borde de apilamiento en la muestra de abajo y la calidad del vestigio de la puerta. Suministro de vídeo de prueba + muestras + informe CMM.

Corrección y Aprobación Final— Ajuste el flujo de enfriamiento/ventilación si es necesario; Se envía en un estuche resistente libre de fumigación con manual del molde, piezas de repuesto (pasadores de expulsión, inserto BeCu disponible como consumible), certificados de acero.

Soporte posventa— Garantía de 1 año (no fabricada por el hombre), repuestos gratuitos, guía remota para ventilación/reemplazo del inserto BeCu.

¿Por qué elegir ZHONGYUE MOLD para su molde ALC anidado?

Experiencia en moldes para contenedores europeos— Moldes ALC encajables de 21L/46L/56L/67L de 600×400 y 400×300 construidos internamente; familiarizado con las geometrías de tapa de cocodrilo y de solapa única

Interferencia de anidamiento DFM + Consultoría sobre fatiga de bisagras— Simulamos nidos de 10 alturas en 3D, verificamos el acoplamiento del labio de apilamiento y recomendamos PP MFR (8–12) y espesor del alma de la bisagra para una vida útil de más de 50 000 pliegues.

Experiencia en zonas de bisagra de BeCu— Enfriamiento moderado (no demasiado frío) para preservar la ductilidad del PP; contacto térmico verificado durante el ajuste

Control de calidad estricto y progreso transparente— Fotografías de mecanizado semanales, aprobación de muestra T1 (verificación de altura anidada + prueba de plegado de bisagra) antes del envío

Experiencia Exportadora— Moldes enviados a Europa (discusión sobre compatibilidad de huellas EN 840), América del Norte y del Sur, SEA, Medio Oriente

1 año de garantía + suministro de inserto de bisagra BeCu reemplazable

Preguntas frecuentes: Caja apilable encajable con molde de tapa adjunto

P: ¿Qué PP MFR recomienda para una mejor vida útil de la bisagra?

R: MFR 8–12 g/10 min (copolímero PP) es ideal para bisagras integrales: conserva la resistencia al plegado (más de 50 000 ciclos sin grietas blancas por tensión). Se puede utilizar MFR 12–18, pero la vida útil de las bisagras disminuye; MFR >20 no recomendado para la zona de las bisagras.

P: ¿Cuánto espacio ahorra el anidamiento?

R: Altura anidada típica = 75–90 mm (frente a altura completa 220–365 mm) → 60–75 % de reducción de volumen cuando está vacío. Diseñamos y verificamos en simulación de anidamiento 3D (10 a 12 cajas anidadas) para garantizar un espacio libre de ≥1,5 mm (objetivo de 2 mm), sin acuñamientos.

P: Tapa de cocodrilo (de doble solapa) versus tapa de una sola solapa: ¿hay alguna diferencia entre los moldes?

R: Ambos usan la misma cavidad 1×1 que produce Cuerpo+Tapa+Bisagra. La tapa de cocodrilo tiene una nervadura de separación central y, a veces, un mini inserto suelto o un deslizador poco profundo para el corte del pestillo; lo incluimos en DFM. Funcionalmente, las tapas de cocodrilo se entrelazan centralmente y resisten mejor la apertura accidental.

P: ¿Se pueden agregar orificios para sellos y portaetiquetas a prueba de manipulaciones?

R: Sí, estándar en la mayoría de los moldes ALC: ojales de Ø4 a 5 mm para sellos desechables y placas de etiquetas empotradas en los 4 lados (~80 × 40 mm) incluidas en el diseño de la cavidad sin costo adicional (a menos que se solicite un tamaño personalizado).

P: ¿Qué necesita para una cotización?

A: Dibujo 2D (PDF/DWG) + modelo 3D (STP/IGS/X_T) O fotografías claras con atenuaciones (largo × ancho × alto completo, alto anidado, volumen, espesor de pared, detalle de la bisagra, si se conoce). Díganos el grado de PP que planea utilizar (MFR), el volumen anual, el estándar de huella (400×300 o 600×400) y el tipo de tapa (de una sola solapa/cocodrilo).

Solicite una cotización para su caja apilable nido con molde de tapa adjunto

Envíe su dibujo 2D de Nesting ALC + modelo 3D (o fotografías de muestra con dimensiones detalladas: largo x ancho x alto exterior/interior, altura anidada, espesor de pared, alma de bisagra si se especifica) y los requisitos del proyecto. Díganos PP MFR que usará y estilo de tapa. ZHONGYUE MOLD proporcionará un DFM gratuito sobre interferencia de anidamiento + comentario sobre fatiga de las bisagras + resumen de enfriamiento de Moldflow + cotización formal dentro de 24 a 48 horas hábiles.

¡Contáctenos ahora para comenzar su proyecto de molde de inyección de contenedor encajable con tapa adjunta de tamaño europeo/bolsa apilable encajable!
