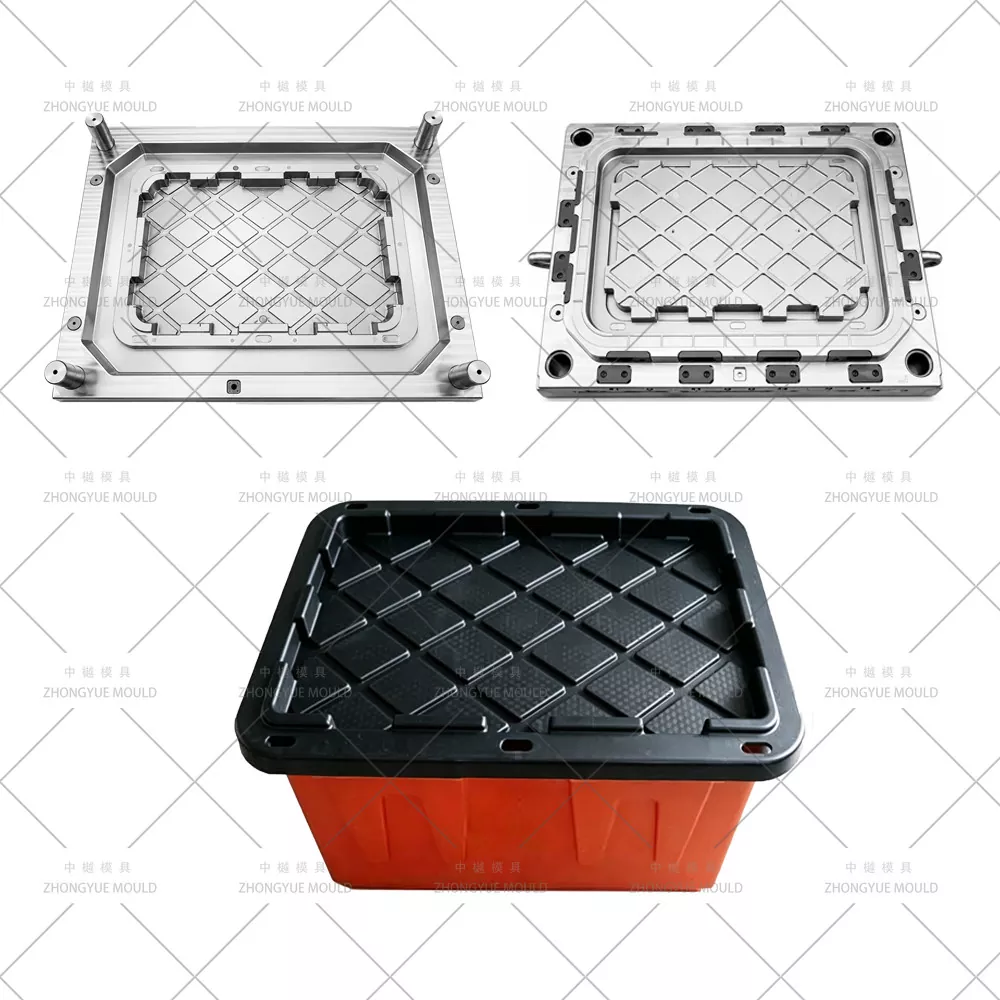

Molde de tapa de caja de almacenamiento resistente

Molde para tapa de caja de almacenamiento de alta resistencia - Fabricante de moldes de inyección para tapa de contenedor de plástico de grado industrial personalizado

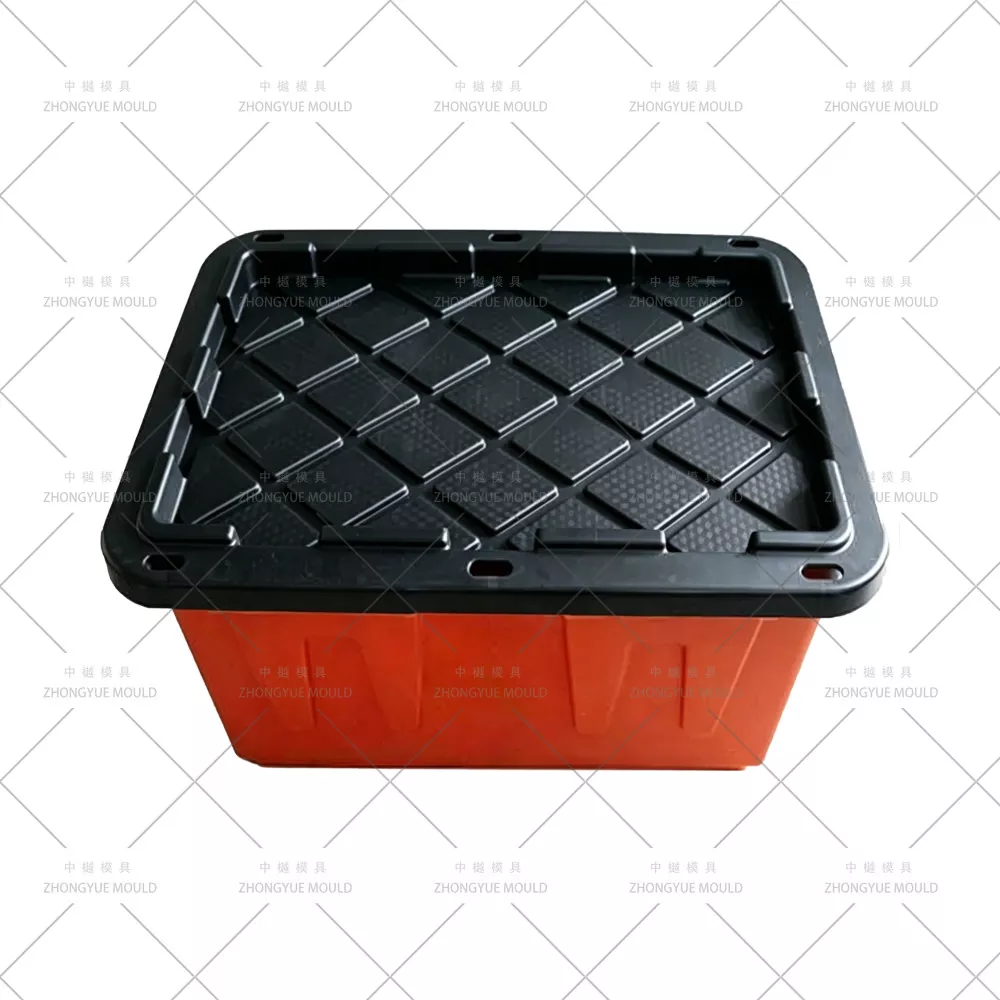

ZHONGYUE MOLD es un fabricante chino profesional de moldes de inyección que suministra moldes para tapas de cajas de almacenamiento de alta resistencia/moldes de inyección para tapas de contenedores de plástico de grado industrial (tapas adjuntas, cubiertas separadas, tapas con bisagras para cajas de rotación) a empresas globales de automatización logística, proveedores de repuestos para automóviles y almacenes de la industria pesada. A diferencia de las tapas domésticas, las tapas industriales de alta resistencia deben resistir movimientos mecánicos las 24 horas del día, los 7 días de la semana mediante brazos robóticos, caídas de alto impacto, exposición a productos químicos agresivos (aceites/ácidos) y fluctuaciones extremas de temperatura (-20 ℃ a 60 ℃). Estas tapas, generalmente moldeadas en PP o ABS de copolímero de alto impacto, cuentan con nudillos de bisagra engrosados ​​(3,0 a 5,0 mm), inserciones de pasador de acero inoxidable mecanizados con precisión (para bisagras de millones de ciclos) y ranuras profundas para juntas tóricas para protección IP54 contra polvo y agua. Nuestros moldes están diseñados para ciclos de alta velocidad (10 a 15 s) con canales de enfriamiento pulidos y núcleos deslizantes endurecidos para garantizar cero mantenimiento en más de 1.000.000 de disparos.

Desde tapas con bisagras adjuntas para ALC (contenedores con tapa adjunta), cubiertas impermeables desmontables con juntas hasta tapas inteligentes con RFID integrado, brindamos una revisión DFM completa que se centra en la vida útil de las bisagras y el rendimiento del sellado antes del corte de acero.

Especificaciones del molde de caja de almacenamiento de inyección de plástico:

¡Haz que tu próximo proyecto de molde de caja de almacenamiento de plástico brille!

Diferencias clave: tapa doméstica versus tapa industrial de servicio pesado

Aspectos destacados clave de la ingeniería de moldes para tapas de servicio pesado

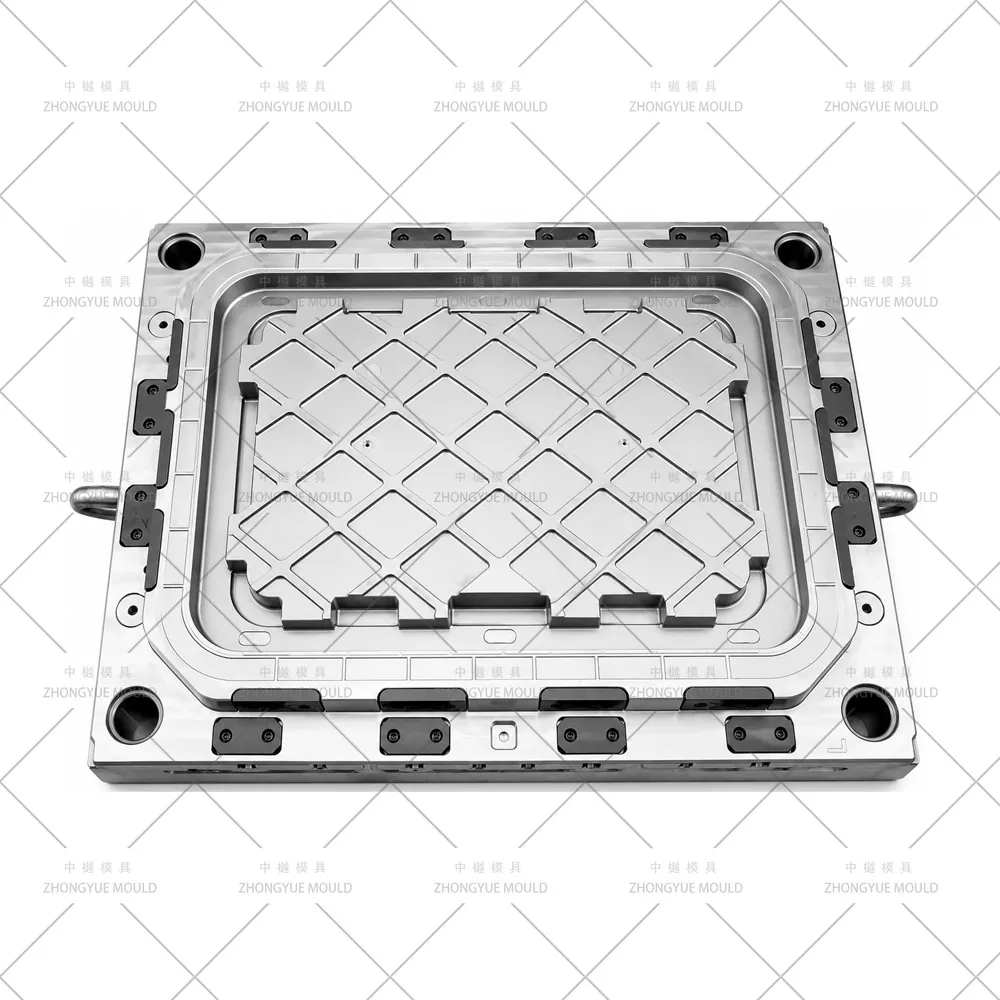

Diseño de núcleo de nudillo de bisagra (resistencia al desgaste): las tapas industriales suelen girar más de 50 000 veces. Utilizamos núcleos nitrurados H13 (2344 ESR) para los muñones de las bisagras o diseños para inserciones de pasadores de acero inoxidable que se prensarán en el postmoldeado. Esto evita el desgaste y la rotura de las bisagras, algo común en los diseños de bisagras totalmente de plástico.

Mecanizado de precisión de ranuras para juntas tóricas y juntas: para aplicaciones a prueba de agua y polvo, el núcleo del molde incluye ranuras para juntas tóricas mecanizadas por CNC (tolerancia ±0,05 mm) para garantizar una compresión perfecta de las juntas de silicona o EPDM. Verificamos la profundidad de la ranura versus la sección transversal de la junta en DFM.

Características de agarre robótico y antideslizante: las tapas a menudo incluyen rejillas texturizadas antideslizantes en la parte superior y huecos/planos de agarre robótico en los lados para la recolección automatizada mediante ventosas o pinzas mecánicas. Diseñamos estas características con ángulos de inclinación que evitan que se peguen.

Eficiencia de cavidades múltiples (2+2, 4+4 o molde familiar): dado que las tapas son más pequeñas y tienen ciclos más rápidos que los cuerpos, a menudo diseñamos moldes de cavidades múltiples 2+2 o 4+4 o incluso moldes familiares (tapa + base en un molde) si las geometrías de las piezas y los requisitos de enfriamiento se alinean. Esto maximiza la utilización de la prensa.

Enfriamiento y ventilación para moldeo de alta velocidad de paredes delgadas: a pesar de ser una tapa, las tapas industriales a menudo tienen áreas de bisagras gruesas adyacentes a redes delgadas. Utilizamos enfriamiento de deflector equilibrado + inserciones de BeCu en los nudillos de las bisagras para evitar marcas de hundimiento, junto con inserciones de ventilación porosas para evitar marcas de quemaduras a altas velocidades de inyección.

Compatibilidad con estabilizador UV y Masterbatch de color: las tapas industriales para exteriores requieren una alta estabilización UV. Diseñamos compuertas y rutas de flujo para garantizar una distribución uniforme del masterbatch de color y los aditivos, evitando líneas de flujo en grandes superficies planas.

Aplicaciones de las tapas de cajas de almacenamiento resistentes

Nuestro proceso de fabricación y validación

Fatiga y sellado de bisagras DFM— Analice el espesor del muñón de la bisagra (3,0–5,0 mm), la relación de compresión de la junta (25–30 %) y los ángulos de inclinación para obtener una textura antideslizante. Ejecute Moldflow para asegurarse de que no haya marcas de hundimiento en las áreas de las bisagras.

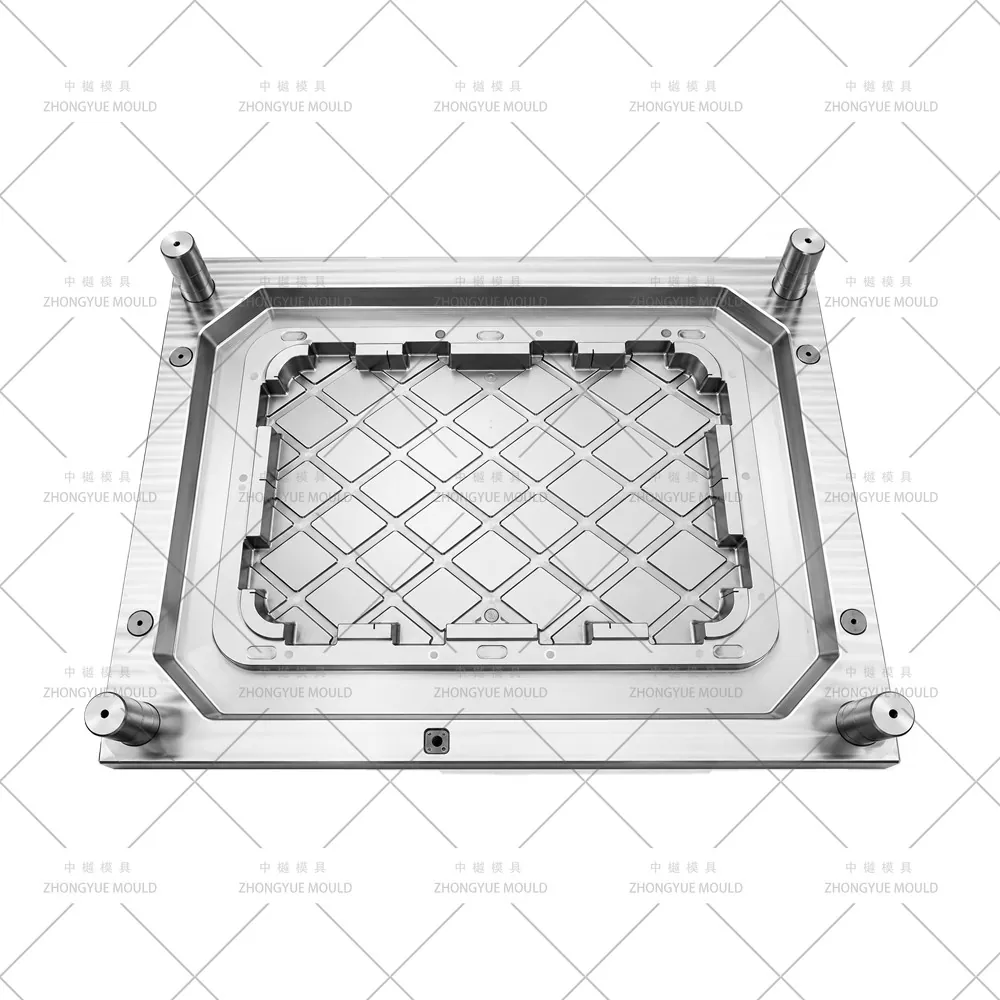

Mecanizado de acero endurecido— Cavidad de desbaste/acabado CNC; rectificar los núcleos de las bisagras H13 hasta lograr una tolerancia ajustada; ranuras para juntas tóricas de la máquina; cavidad de pulido.

Montaje y pruebas funcionales— Montar el molde; Ejecute la prueba T1 con material especificado por el cliente. Realice una prueba de giro de la bisagra (manual o automatizada) y una prueba de compresión de la junta (verificación de inmersión en agua para detectar fugas).

Seguro de calidad— Inspección por CMM de los orificios de los pasadores de las bisagras y las dimensiones de las ranuras de las juntas. Proporcione un vídeo de prueba y tapas de muestra.

Entrega y soporte— Embalaje con núcleos de bisagra H13 de repuesto y pasadores expulsores. Soporte técnico remoto para la puesta en marcha.

¿Por qué elegir ZHONGYUE MOLD para moldes de tapas de alta resistencia?

Especialista en tapas industriales— Entendemos la diferencia entre una tapa doméstica de 5 dólares y una tapa industrial de 50 dólares. Nos centramos en la vida útil y el sellado de las bisagras, no sólo en la forma.

Núcleos de bisagra endurecidos H13— No utilizamos P20 blando para los nudillos de las bisagras. El acero nitrurado H13 es estándar para una durabilidad de millones de ciclos.

Expertos en moho familiar— Podemos diseñar moldes de la familia Tapa + Base + Divisor para maximizar la eficiencia de su prensa y reducir el espacio.

Pruebas funcionales— No enviamos simplemente un molde; Enviamos una solución validada con informes de pruebas de bisagras y sellos.

Clientes industriales globales— Con la confianza de proveedores de logística y automoción de todo el mundo.

Preguntas frecuentes: Molde para tapa de caja de almacenamiento de alta resistencia

P: ¿Debo moldear la tapa y el cuerpo en un molde familiar?

R: Depende del tiempo de enfriamiento y del ciclo. Si el cuerpo tiene paredes gruesas (ciclo 60 s) y la tapa es delgada (ciclo 15 s), un molde familiar hace perder tiempo a la máquina. Generalmente recomendamos moldes separados (cuerpo 1×1 + tapa 4×4) a menos que las piezas tengan el mismo tamaño y estén enfriadas.

P: ¿Proporcionan pasadores de bisagra de acero inoxidable?

R: Diseñamos el molde para pasadores de acero inoxidable (grado 304/316). Podemos conseguirle los pines o proporcionarle las especificaciones para que los compre localmente. La inserción de los pasadores después del moldeado es una operación manual sencilla.

P: ¿Se puede hacer que la tapa sea resistente al agua (IP65)?

R: Sí. Mecanizamos una ranura precisa para la junta tórica en la tapa y/o la parte superior de la caja. Deberá comprar juntas tóricas de silicona estándar. Podemos verificar la relación de compresión (normalmente entre 25 y 30 %) en nuestro DFM.

P: ¿Qué pasa con las tapas antiestáticas (ESD) para productos electrónicos?

R: Diseñamos moldes para PP relleno de carbono (material ESD). Esto requiere una excelente ventilación (insertos de acero poroso) para evitar marcas de quemaduras. Nos aseguramos de que la resistividad de la superficie de la tapa cumpla con sus requisitos (<10^9 ohmios).

P: ¿Qué necesita para una cotización?

R: Archivos 2D/3D de la tapa, especificación del material (Copo PP / ABS / UV%), volumen anual y si necesita un molde de cuerpo o una ranura de junta a juego.

Solicite una cotización para su molde para tapa de caja de almacenamiento de alta resistencia

Envíe los dibujos 2D/3D y las especificaciones de materiales de la tapa de su caja de almacenamiento resistente. ZHONGYUE MOLD proporcionará una revisión gratuita del DFM de sellado y fatiga de bisagras + una cotización formal dentro de las 24 a 48 horas hábiles.

¡Contáctenos ahora para comenzar su proyecto de molde de inyección para tapa de contenedor de grado industrial!
