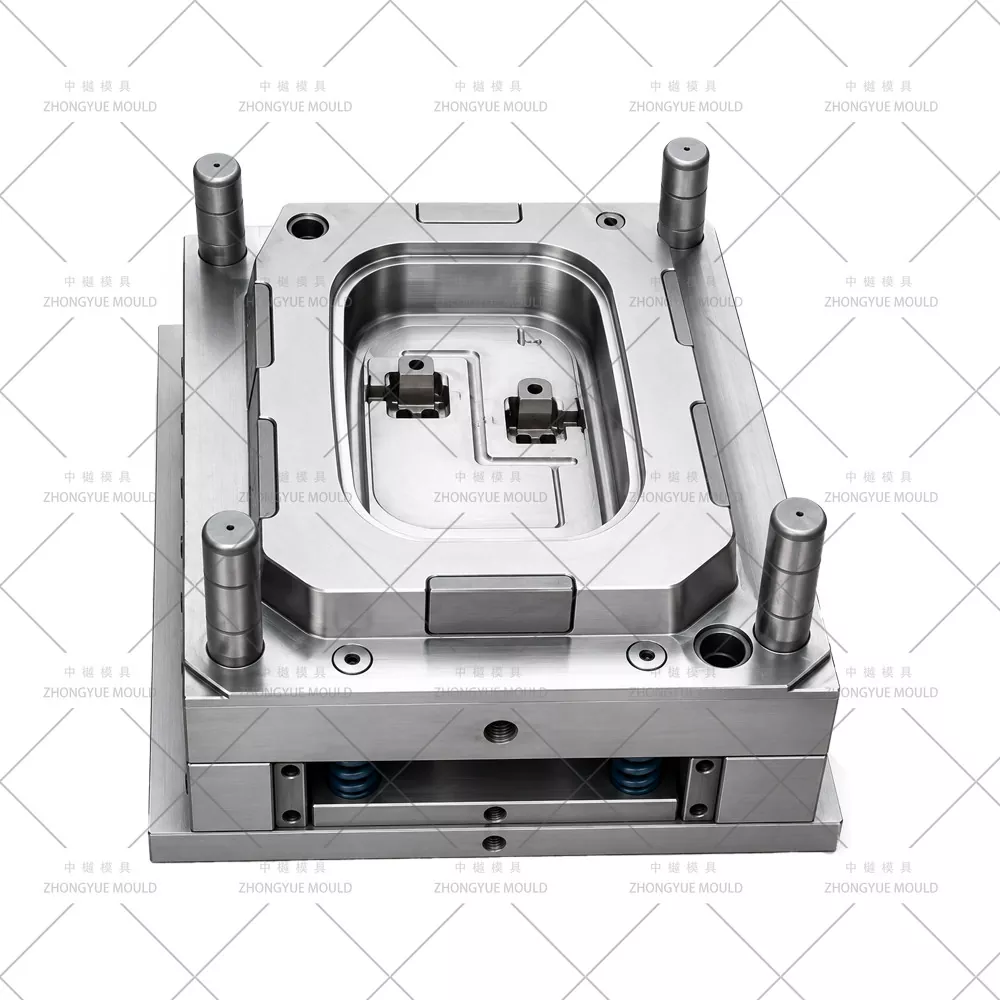

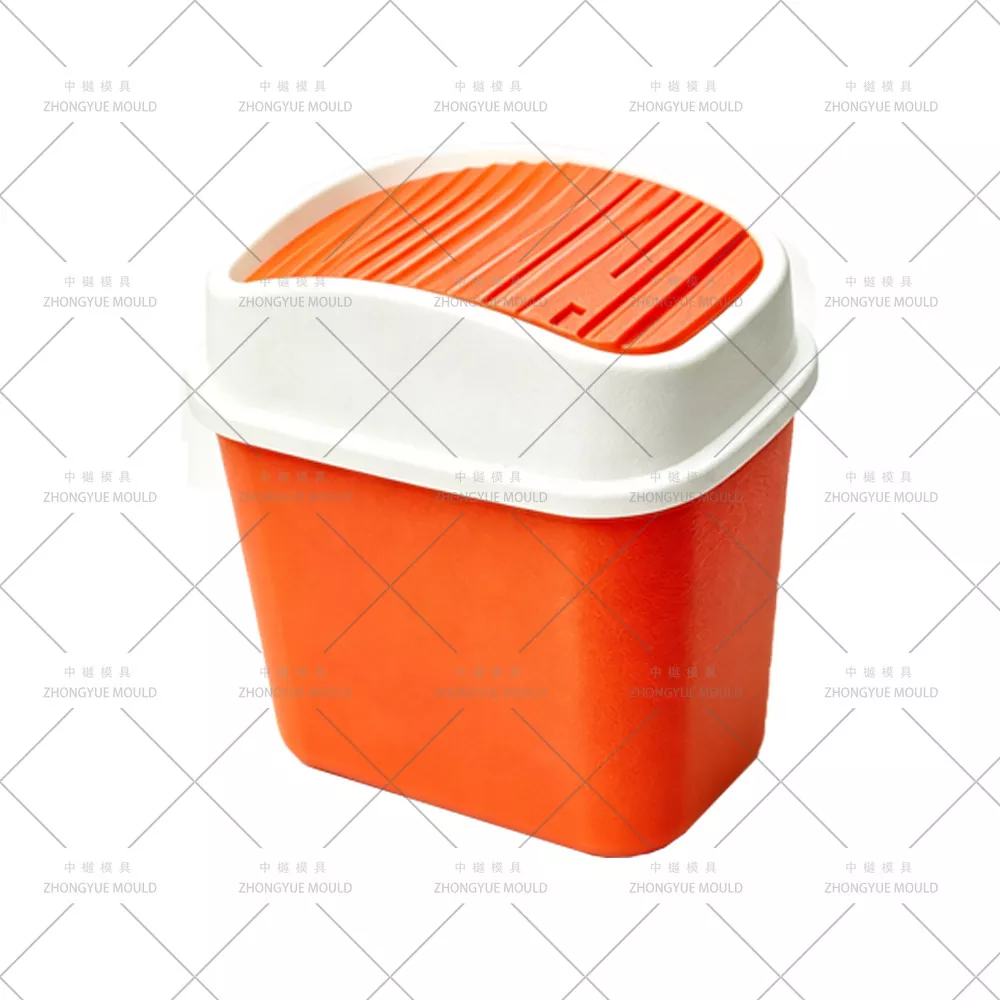

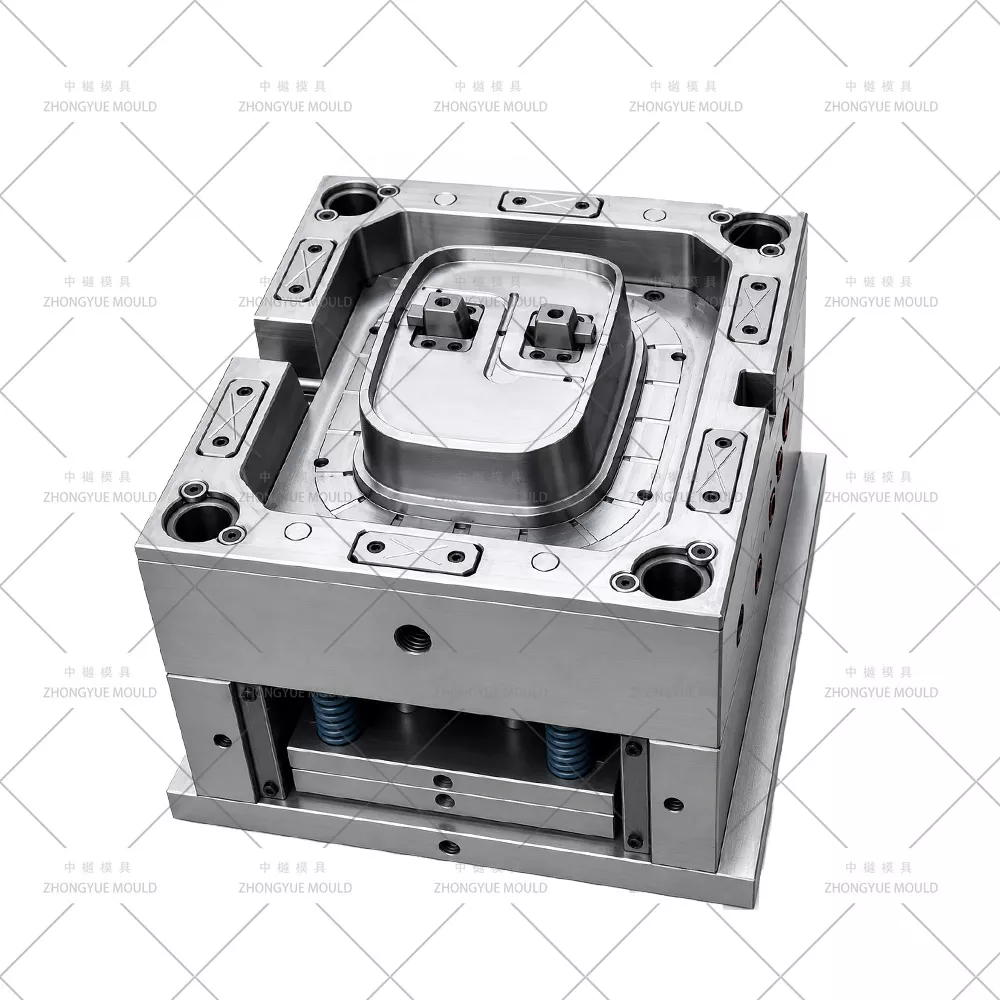

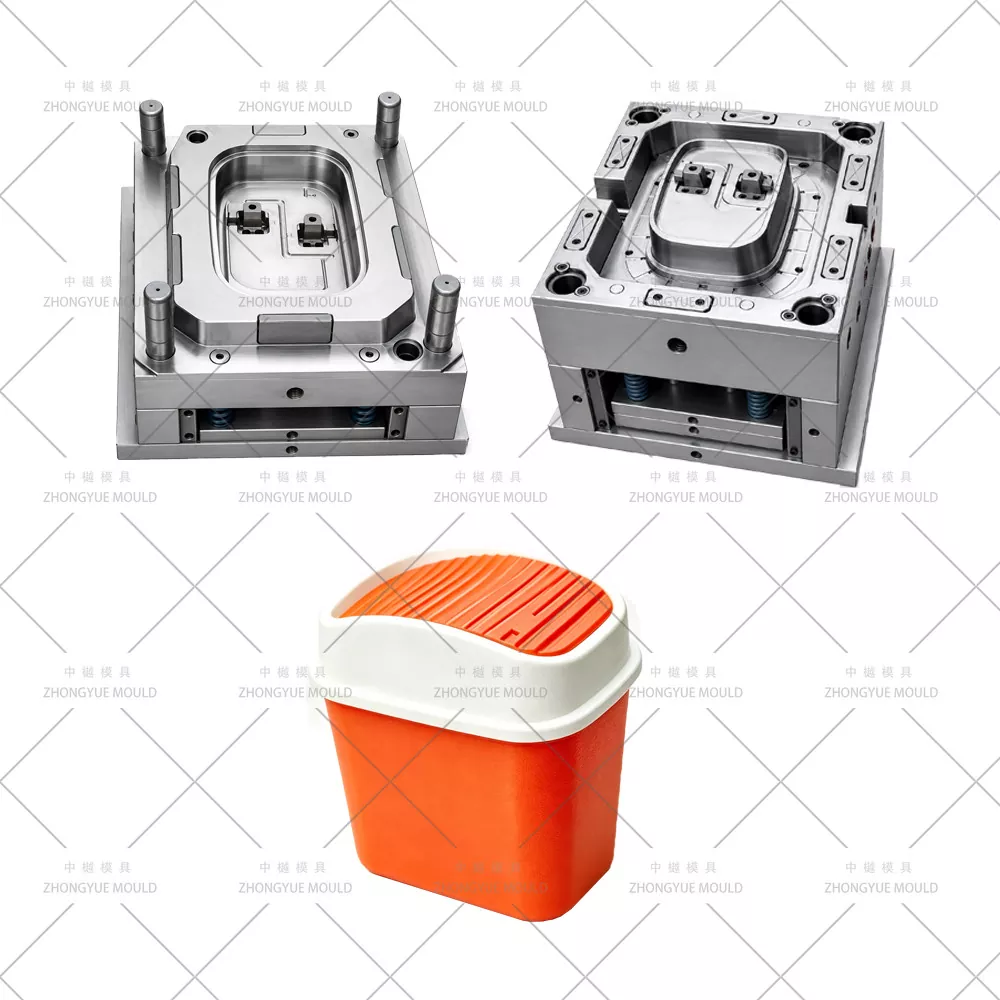

Molde de marco medio del contenedor de basura de escritorio de plástico

Molde de marco medio de contenedor de basura de escritorio de plástico - Fabricante de moldes de inyección de anillo intermedio / anillo de presión de mini bote de basura de escritorio personalizado

ZHONGYUE MOLD es un fabricante chino profesional de moldes de inyección que suministra moldes de marco medio para contenedores de polvo de escritorio de plástico/anillos intermedios para mini botes de basura de escritorio (anillos de presión, collares de conexión con ranuras para resortes y orificios de pivote) a mayoristas, supermercados y marcas privadas de productos para el hogar a nivel mundial. El marco intermedio se encuentra entre el cuerpo del contenedor y la tapa abatible/que se abre a presión, comúnmente moldeado en PP (MFR 10–20 para una ligera flexibilidad) o ABS (rígido, del mismo color) con una cavidad pulida suave (SPI B1/B2), que presenta un canal de resorte de torsión/compresión moldeado integralmente, orificios para eje de pivote de Φ3–5 mm (pasadores centrales mecanizados) y clips de ajuste a presión que se acoplan al borde del cuerpo del contenedor. Nuestros moldes de marco medio suelen ser de una sola cavidad (1×1) o 1+1 L+R para diseños simétricos, con puerta submarina oculta en la cara interna posterior, pasadores centrales rectificados con precisión (tolerancia h7) para la concentricidad del orificio de pivote y análisis DFM para garantizar un espacio libre adecuado (0,15 a 0,3 mm) tanto con el cuerpo del contenedor como con los salientes de pivote de la tapa.

Desde anillos intermedios que se abren a presión con asiento de resorte, collares de conexión de tapa oscilante con orificio de pivote hasta anillos separadores decorativos (sin mecanismo), brindamos una revisión DFM completa antes de cortar acero.

Especificaciones del molde del contenedor de basura de plástico:

¡Haz que tu próximo proyecto de Molde para contenedor de basura de plástico brille!

Aspectos destacados clave de la ingeniería de moldes para moldes de marco intermedio

Pasadores centrales con orificio de pivote de precisión (Φ3–5 mm)— Ponga a tierra los pasadores centrales H13 o SKD61 con una tolerancia h7; fijado con alfileres o por encogimiento en el núcleo; Se comprobó la concentricidad con respecto a la línea central de referencia (±0,05 mm): fundamental para una acción de resorte/oscilación suave de la tapa.

Geometría del canal de barra de torsión/resorte— Espesor de pared uniforme (2,0–2,5 mm) en la ranura del resorte; burbujeador de enfriamiento local cerca de los extremos gruesos del canal para evitar el hundimiento; Calado del canal ≥2° comprobado en DFM.

Clip de ajuste a presión recortado.— Mini elevador en ángulo o corredera simple — Pequeño clip recortado que se acopla al borde del cuerpo del contenedor; manejado mediante 1 o 2 mini elevadores en ángulo o un tobogán poco profundo; Interferencia simulada en montaje 3D.

Cavidad de alto pulido/satinado— Sin textura de ratán — Estándar SPI B1 (satinado); SPI A2 opcional para la versión PS premium de apariencia clara; NO grabado VDI/ratán a menos que se especifique como anillo exterior decorativo.

Puerta submarina oculta en la brida interior/cara posterior— Vestigio de la puerta invisible desde la cara exterior visible; rama Y del canal frío si 1+1 L+R; punta caliente poco común (parte pequeña, generalmente no justificada por el costo).

Refrigeración compacta— Deflector central + inserto BeCu — Deflector de Ø6–8 mm a través del núcleo; Inserto de BeCu (cobre berilio) en el radio de la base del canal del resorte; Un único circuito de agua aislado es suficiente para un ciclo de 8 a 14 s.

Espacio libre de montaje DFM (Cuerpo ↔ Marco ↔ Tapa)— Verificamos el espacio libre recomendado de 0,15 a 0,3 mm por apilamiento con los planos del cuerpo y la tapa del contenedor para evitar que quede apretado o que se tambalee.

Nuestro proceso de validación y fabricación de moldes

Inicio del proyecto y revisión de DFM— Analizar el espesor de la pared del canal del resorte, el diámetro del orificio de pivote y la proyección del pasador, el tiro socavado del clip, la ubicación de la puerta y la disposición del eyector; verifique el espacio libre de ensamblaje (0,15–0,3 mm) con los dibujos del cuerpo y la tapa del contenedor.

Aprobación de diseño de molde (3D)— Conjunto completo con disposición del deflector de enfriamiento, definición precisa del pasador central (h7), mini elevador/corredera para clip, si lo hubiera, estrategia de ventilación (ventilación de línea de separación de 0,01 a 0,015 mm).

Mecanizado de precisión— Cavidad de desbaste/acabado CNC de alta velocidad, perforación profunda para deflector de enfriamiento, pasadores de núcleo H13 rectificados (concentricidad comprobada), pulido de cavidad/núcleo SPI B1/B2.

AMontaje y prueba T1— Funciona con una máquina de inyección interna; comprobar el diámetro del orificio de pivote con un calibre de pasador, el ajuste del canal del resorte con un resorte/alambre simulado, prueba de ensamblaje con muestras de cuerpo y tapa; Suministro de vídeo de prueba + piezas de muestra.

Corrección y Aprobación Final— Realizar ajustes si es necesario; Se envía en un estuche libre de fumigación con manual del molde y lista de piezas de repuesto (pasadores centrales, pasadores expulsores, casquillo del bebedero).

Soporte postventa— Garantía del molde de 1 año, pasadores de núcleo/expulsores de repuesto gratuitos para daños no provocados por el hombre, orientación técnica remota.

¿Por qué elegir ZHONGYUE MOLD para el molde de su hogar?

Rica experiencia en moldes de productos básicos para el hogar— Contenedores de escritorio (juegos de cuerpo + tapa + estructura intermedia), cestas de ratán, sillas y cajas de fabricación propia

Revisión interna de DFM con verificación de apilado de ensamblajes— Verifique la tolerancia del orificio de pivote y la holgura entre el cuerpo↔marco↔tapa antes de cortar el acero

Experiencia en pasadores de precisión y ranuras de resorte— Pasadores H13 rectificados, pared uniforme en canales funcionales, diseño de minielevador para socavaduras de clip

Control de calidad estricto y progreso transparente— Fotografías de mecanizado semanales, aprobación de muestra T1 (prueba de ajuste de ensamblaje) antes del envío

Experiencia Exportadora— Moldes enviados a Europa, América del Norte, América del Sur, Sudeste Asiático y Medio Oriente.

Garantía de molde de 1 año + pasadores centrales/expulsores de repuesto

Preguntas frecuentes: molde de marco medio/anillo intermedio

P: ¿Qué es exactamente el "marco intermedio" frente a la tapa o el cuerpo?

R: El marco intermedio (anillo intermedio/anillo de presión) se encuentra entre el cuerpo del contenedor y la tapa. Alberga el canal de la barra de torsión/resorte, los orificios del eje de pivote para la tapa y los clips de ajuste a presión para bloquear el borde del cuerpo del contenedor. La tapa oscila o presiona este marco; el marco en sí NO reemplaza la tapa.

P: ¿Necesita los dibujos del cuerpo y la tapa del contenedor para cotizar el molde del marco medio?

R: Se recomienda encarecidamente: debemos verificar el espacio libre para el ensamblaje (profundidad de encaje del saliente del pivote, ajuste a presión del clip al diámetro del borde del cuerpo, arco de giro de la tapa versus apertura del marco) y verificar la posición del orificio del pivote. Si solo tiene el dibujo del marco, aún podemos cotizarlo, pero no se puede verificar previamente el ajuste del ensamblaje.

P: ¿Cavidad única o 1+1 L+R?

R: La mayoría de los marcos intermedios son de una sola cavidad 1×1. Si el marco es perfectamente simétrico L/R (parte idéntica utilizada en ambos lados de una unidad de doble contenedor, algo poco común en el caso de un solo contenedor), podemos hacer 1+1. Anillos decorativos lisos, a veces de 2 cavidades. Le asesoraremos según la geometría de su pieza.

P: ¿Qué acabado de superficie? ¿Alguna textura de ratán?

R: No, los marcos intermedios son estándar SPI B1 (satinado), SPI A2 opcional para anillo decorativo de PS transparente. La textura ratán/VDI NO se aplica a menos que solicite específicamente una versión decorativa con anillo exterior.

P: ¿Qué necesita para una cotización?

A: Dibujo 2D (PDF/DWG) + modelo 3D (STP/IGS/X_T) del marco intermedio Y preferiblemente el cuerpo del contenedor y la tapa 3D (o como mínimo sus dimensiones de acoplamiento: diámetro exterior superior del cuerpo, ubicación del saliente de pivote de la tapa). Especificar material (grado PP MFR / ABS).

Solicite una cotización para su molde de marco medio para contenedor de polvo de escritorio de plástico

Envíe su dibujo 2D del marco central + modelo 3D (y, idealmente, las dimensiones o archivos de acoplamiento del cuerpo/tapa del contenedor) y los requisitos del proyecto. ZHONGYUE MOLD proporcionará una revisión DFM gratuita con verificación de apilamiento del ensamblaje + cotización formal dentro de 24 a 48 horas hábiles.

¡Contáctenos ahora para comenzar su proyecto de molde de inyección de marco de presión / anillo intermedio de mini bote de basura de escritorio!
