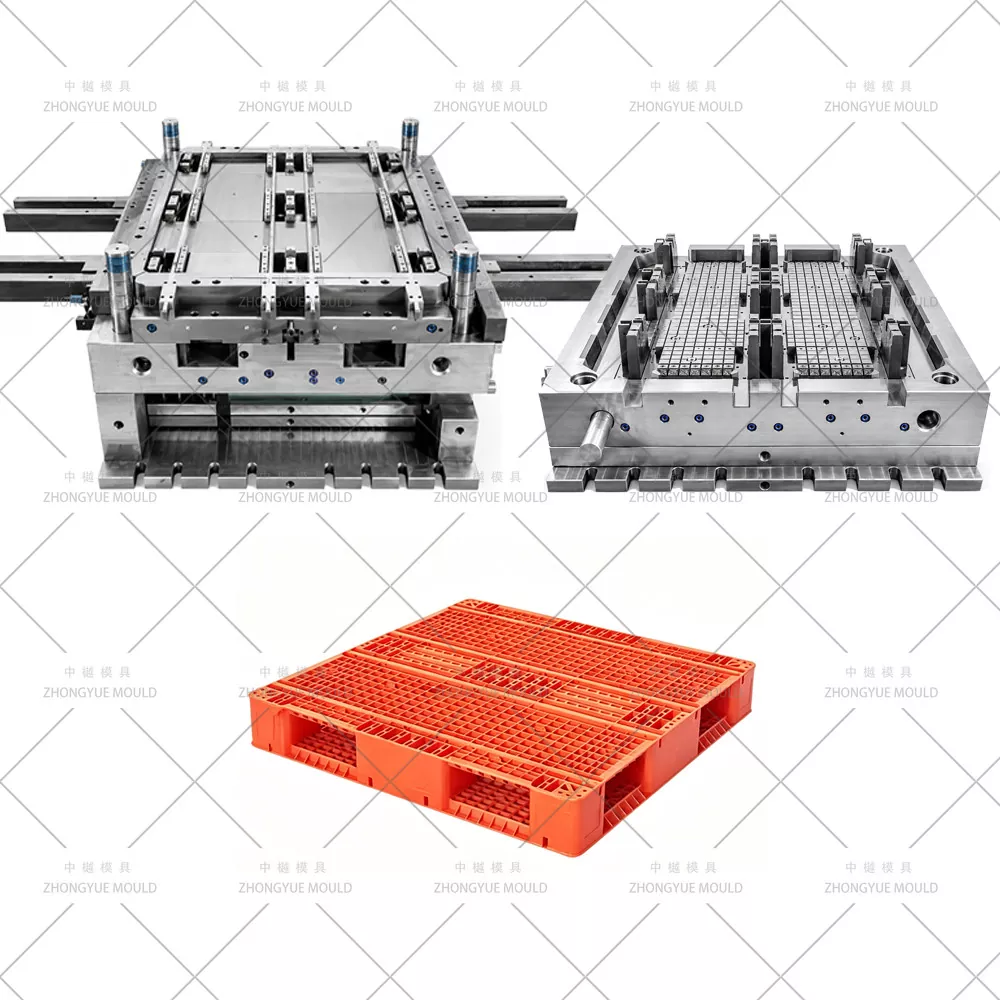

Molde de paleta de plástico de doble cara

Molde de paleta de plástico de doble cara - Molde de inyección de paleta reversible de alta resistencia de ZHONGYUE MOLD

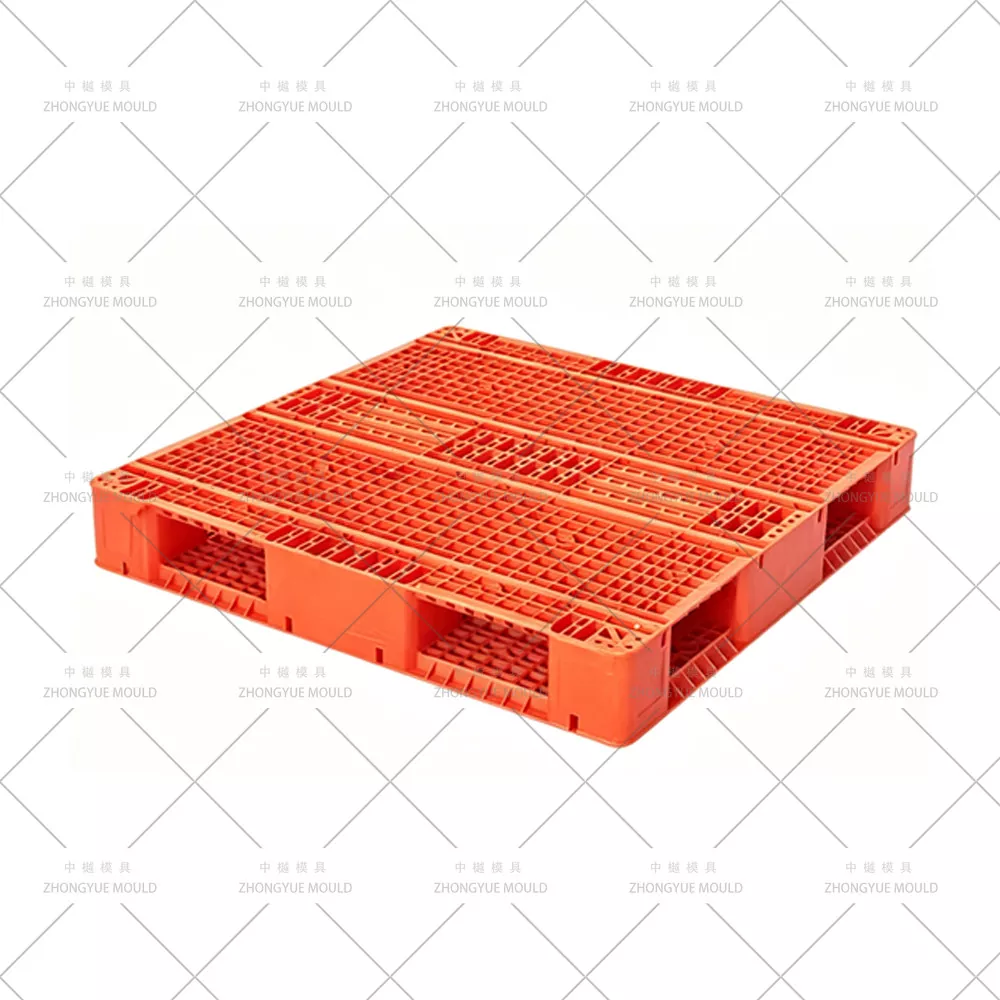

En logística de gran volumen, almacenamiento automatizado y envío de exportación, las paletas de plástico de doble cara son el estándar de oro. A diferencia de las tarimas de una cara, una tarima de dos caras tiene una plataforma superior y otra inferior, lo que permite un uso reversible: gírela y úsela por cualquier lado. Cuando se diseñan con nervaduras reforzadas y un espesor adecuado, los palés de doble cara se pueden apilar (hasta 1500-1800 kg en bastidores selectivos), lo que los hace ideales para cadenas de suministro de alimentos y bebidas, farmacéuticas, químicas y automotrices.

El molde de paletas de plástico de doble cara es la herramienta de inyección de precisión de gran formato que da forma al HDPE/PP fundido en estas paletas reversibles de alta carga. En ZHONGYUE MOLD (Huangyan, Taizhou, China), tenemos más de 15 años de experiencia en el diseño y construcción de moldes para paletas de doble cara personalizados para las normas ISO (1200 × 1000 mm), Euro (1200 × 800 mm) y dimensiones totalmente personalizadas, con llenado validado por Moldflow, enfriamiento de cobre berilio (BeCu) y sistemas de canal caliente con válvula.

Especificaciones del molde de paletas de plástico:

¡Haz que tu próximo proyecto de moldes para paletas de plástico sea más brillante!

Molde de paleta de doble cara versus molde de paleta de una sola cara: diferencias clave

Característica	Molde de paleta de doble cara	Molde de paleta de una sola cara
Estructura	Plataforma superior + Plataforma inferior (rejilla o sólida); 9 bloques/base perimetral	Cubierta superior + 9 pies/3 corredores; sin cubierta inferior
Reversible	✅ Sí – utilizable por ambos lados	❌No
Apilable	✅ A menudo se puede colocar en rack con opción de nervaduras reforzadas/inserto de acero	❌ Generalmente no se puede colocar en rack
Capacidad de carga	Estático: hasta 6.000 kg / Dinámico: hasta 2.500 kg / Estanterías: hasta 1.800 kg	Inferior: normalmente solo para transporte/almacenamiento
Complejidad del molde	Más alto: redes de nervaduras de dos pisos, núcleo más profundo, más zonas de enfriamiento	Moderado – piso único + patas
Tiempo de ciclo típico	90–150 s (peso del palet 15–28 kg)	70-120 segundos

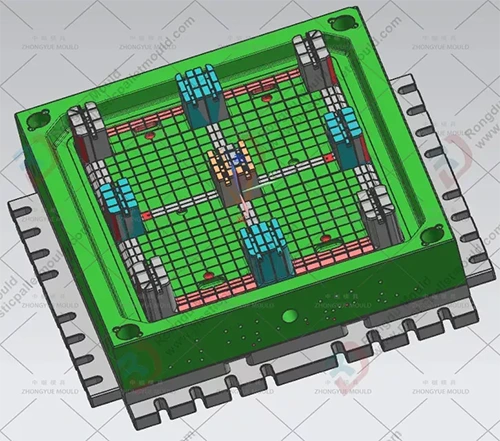

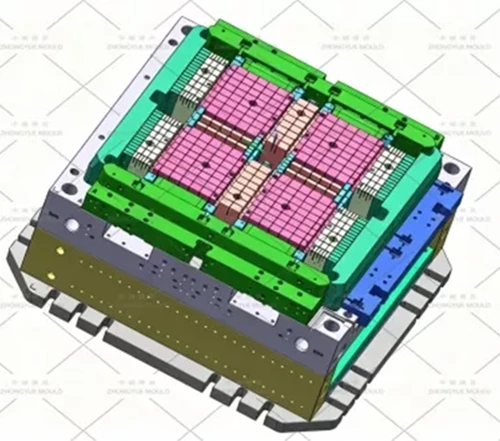

Cómo ZHONGYUE diseña un molde para paletas de doble cara de primera calidad

① Selección correcta del acero para una vida útil de un millón de disparos

Los moldes para paletas de doble cara se encuentran entre las herramientas de inyección más grandes (peso del molde entre 12 y 20 toneladas o más). Especificamos:

Base del molde: Base preendurecida reforzada S50C / P20 con pilares de soporte adicionales para evitar que el núcleo/cavidad se doble bajo la presión del paquete.

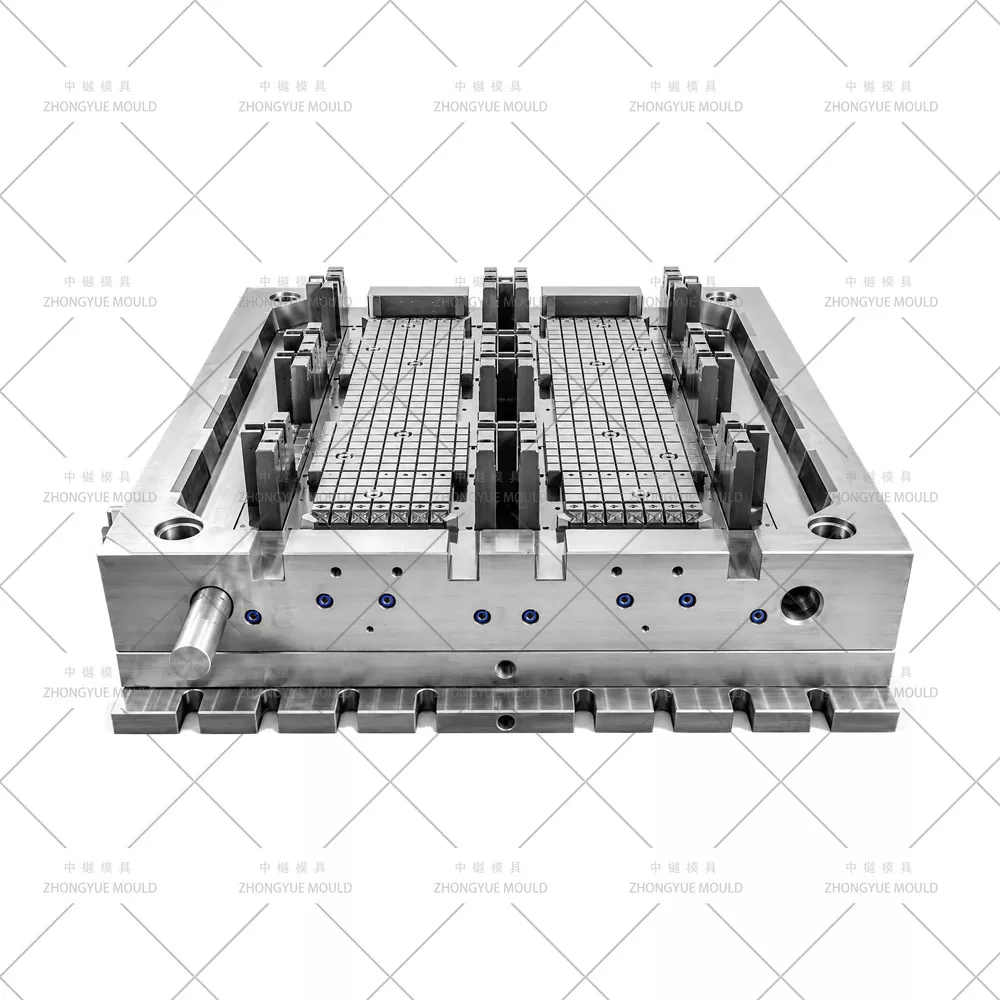

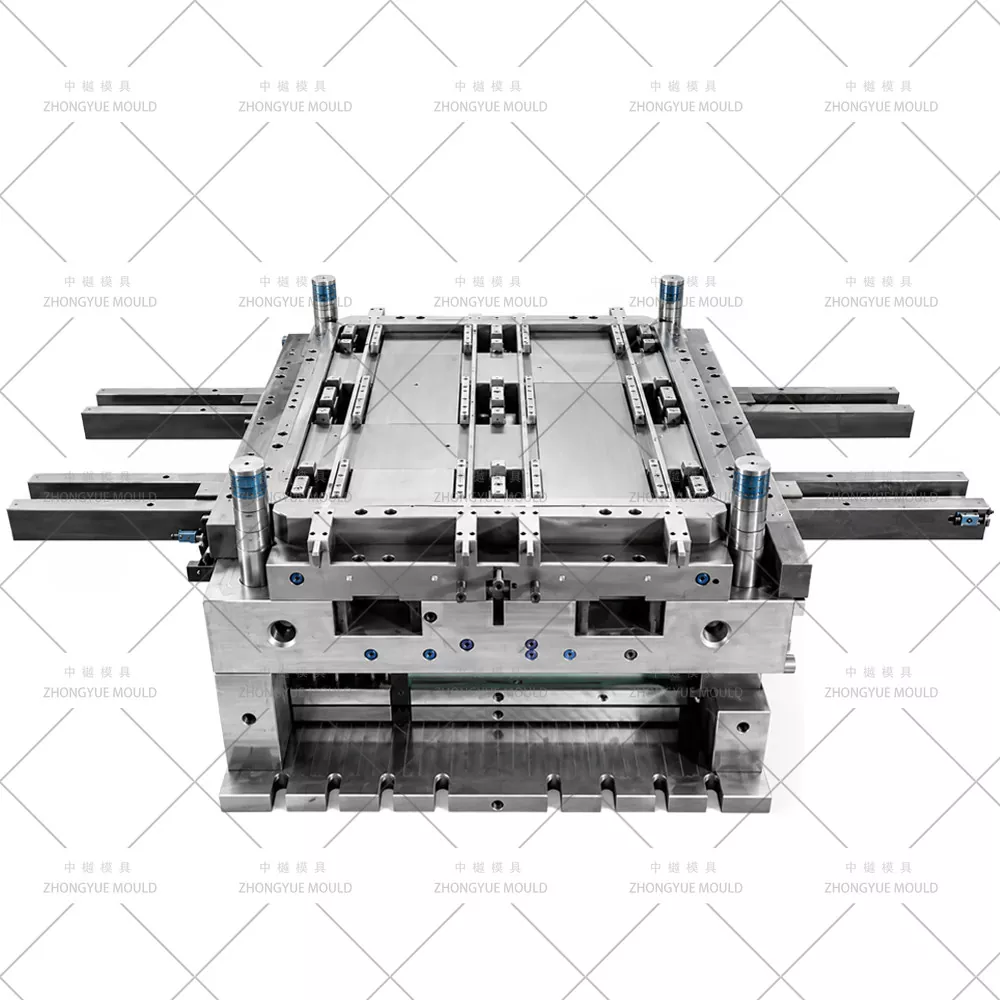

Insertos de cavidad/núcleo: estándar 718H (1.2738, HRC 33–38); H13 (1.2344, templado y revenido HRC 44–48) para ciclos de HDPE reciclado o de gran volumen; S136 opcional para zonas de pulido espejo.

Tratamiento térmico y dureza: Núcleos/cavidades principales tratados según HRC 28–32 (P20) o HRC 33–38 (718H); Piezas de desgaste como correderas y manguitos eyectores nitrurados para una vida útil prolongada de más de 500 000 a 1 000 000 de disparos.

② Sistema de canal caliente multipunto equilibrado

Los pallets grandes de dos pisos requieren de 12 a 20+ caídas (compuerta de válvula o canal caliente abierto) distribuidas en los pisos superior e inferior:

Garantiza el llenado simultáneo de áreas de bloques gruesos y nervaduras delgadas de la plataforma.

Minimiza las líneas de soldadura en las zonas de carga.

Elimina el bebedero en frío → ciclo más corto y sin pérdida de triturado

Compatible con colectores YUDO / Synventive / Anole

(Para carreras piloto también ofrecemos diseños de canal frío de 3 placas).

③ Refrigeración avanzada: insertos BeCu y circuitos zonificados

Las intersecciones de nervaduras gruesas en las uniones entre plataformas y bloques son trampas de calor. Nuestra estrategia de enfriamiento:

Deflectores y burbujeadores perforados profundamente en cada uno de los 9 bloques de soporte.

Inserciones de cobre berilio (BeCu/Mold-Max) en los cruces de las nervaduras de la plataforma y en el cubo central para una extracción de calor entre un 20 % y un 30 % más rápida

Circuitos de agua por zonas independientes con reguladores de flujo → temperatura uniforme → deformación mínima

Tiempo de ciclo típico: 80 a 130 segundos (depende del peso y grosor del palet)

④ Sistema de desmoldeo de dos pisos

Tanto la plataforma superior como la inferior tienen socavaduras/redes de nervaduras:

Cilindros hidráulicos + elevadores angulares / correderas de leva para paredes laterales de bloque

Placa extractora/bloque eyector grande con pilares guía extralargos que soportan la carrera de expulsión completa

Enlace de expulsión temprana opcional (el molde se abre parcialmente → comienza la expulsión) para reducir segundos por ciclo

⑤ Textura antideslizante y personalización

Plataformas superior e inferior texturizadas con patrón antideslizante punteado/diamante (Ra personalizable)

Logotipo de la empresa en relieve, bolsillo para etiqueta RFID, cavidad para fecha/código de lote

Diseño de ranura de refuerzo de acero opcional para paletas apilables (molde de inserción de barra metálica)

Aplicaciones típicas de paletas de doble cara

Alimentos y bebidas: HDPE que cumple con la FDA, superficies lisas fáciles de lavar, sin astillas → higiénico para líneas de embotellado y lecherías

Salas limpias y farmacéuticas: cubiertas lisas y que no se desprenden; formulación antiestática opcional

Automoción e industria pesada: alta carga estática/dinámica para bloques de motor, piezas fundidas y componentes

Cadena de frío y exportación: exenta de NIMF-15; funciona de –40°C a +80°C; Las plataformas reversibles prolongan la vida útil

Almacén Automatizado (AS/RS): Entrada para montacargas/transpaleta de 4 vías; dimensionalmente estable para sistemas transportadores

¿Por qué ZHONGYUE MOLD para su molde para paletas de doble cara?

Experiencia comprobada en gran formato: cientos de moldes para paletas (de una o dos caras, encajables, apilables) exportados a Europa, América, el mar y el Mediterráneo.

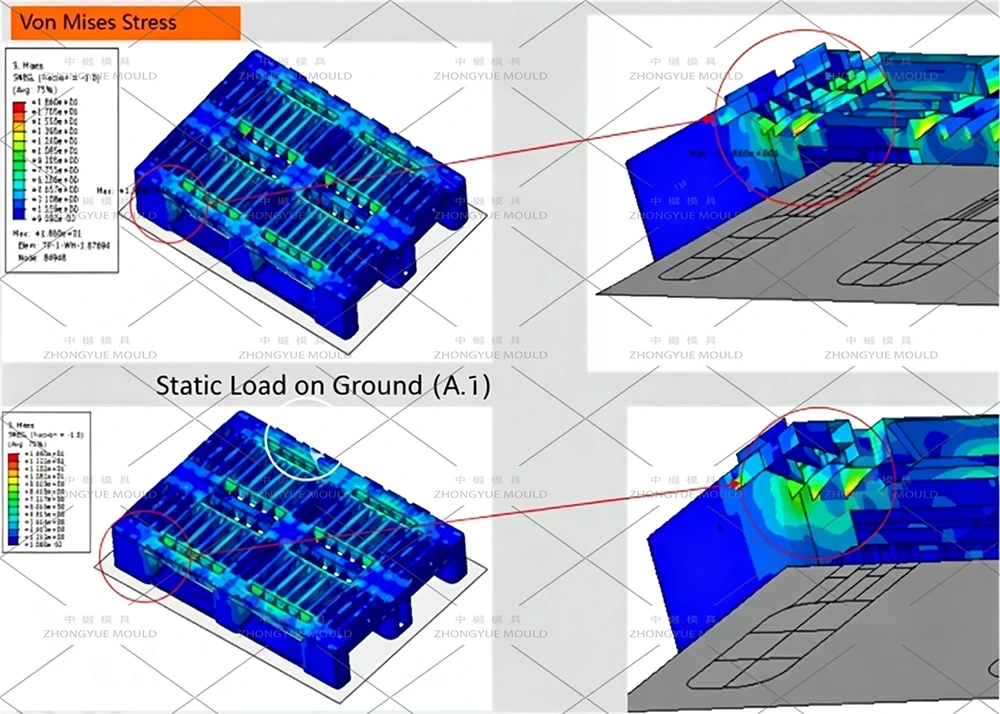

Moldflow y DFM antes de cortar acero: simulamos el patrón de relleno, la uniformidad del enfriamiento y la deformación para eliminar las marcas de hundimiento en las intersecciones de las nervaduras.

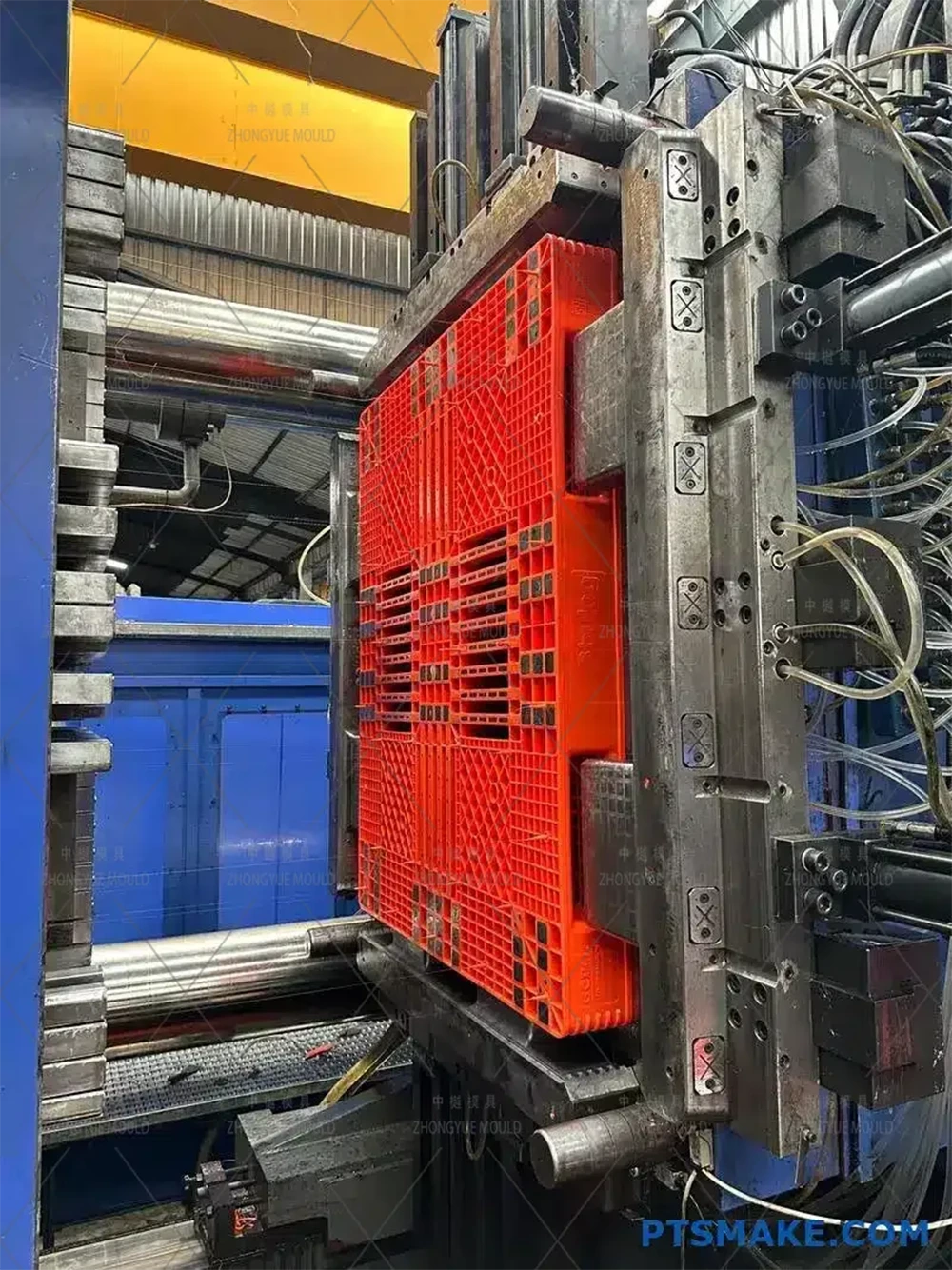

Proceso transparente: fotografías de mecanizado semanales → video de prueba T0 + informe dimensional de muestra → inspección final antes del envío.

Repuestos y soporte completos: kit completo de piezas de desgaste, manual de mantenimiento y solución de problemas remota.
