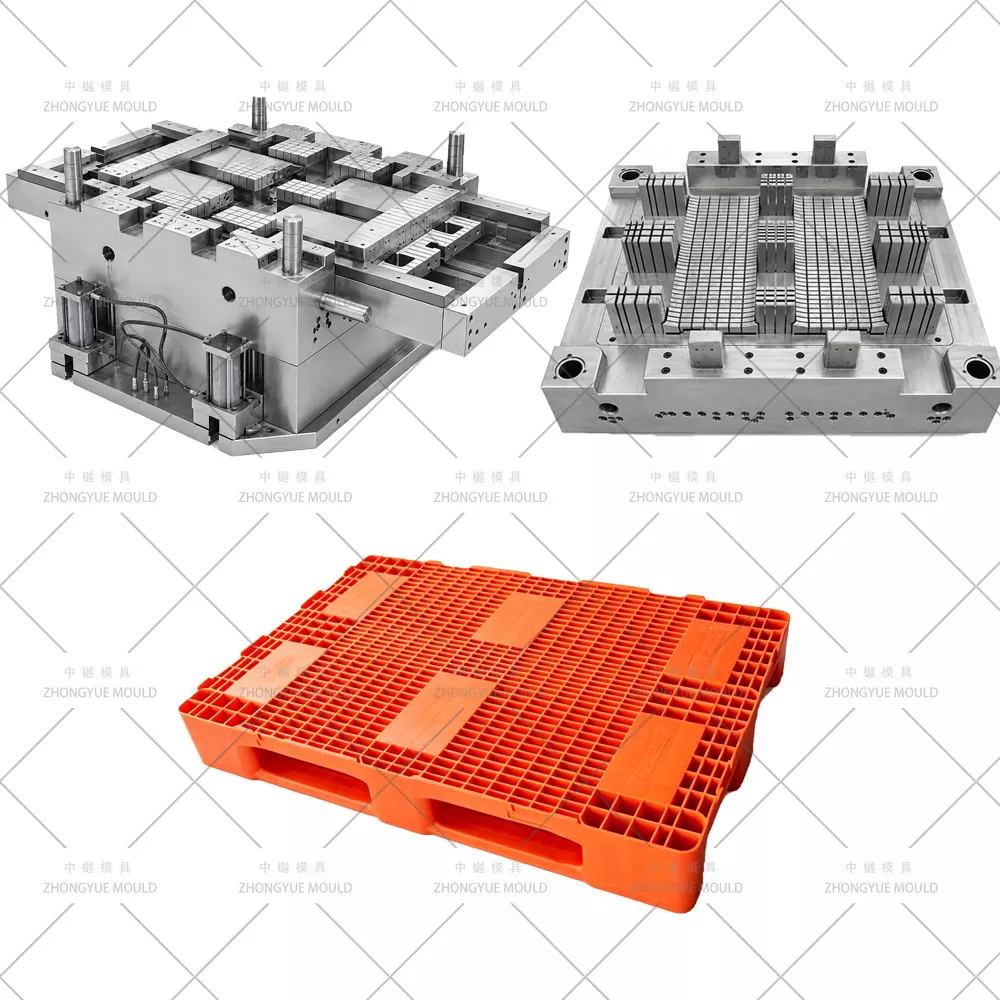

Molde de paleta de cuatro vías de plástico

Molde de paleta de plástico de cuatro vías - Molde de paleta de inyección de entrada de 4 vías de ZHONGYUE MOLD

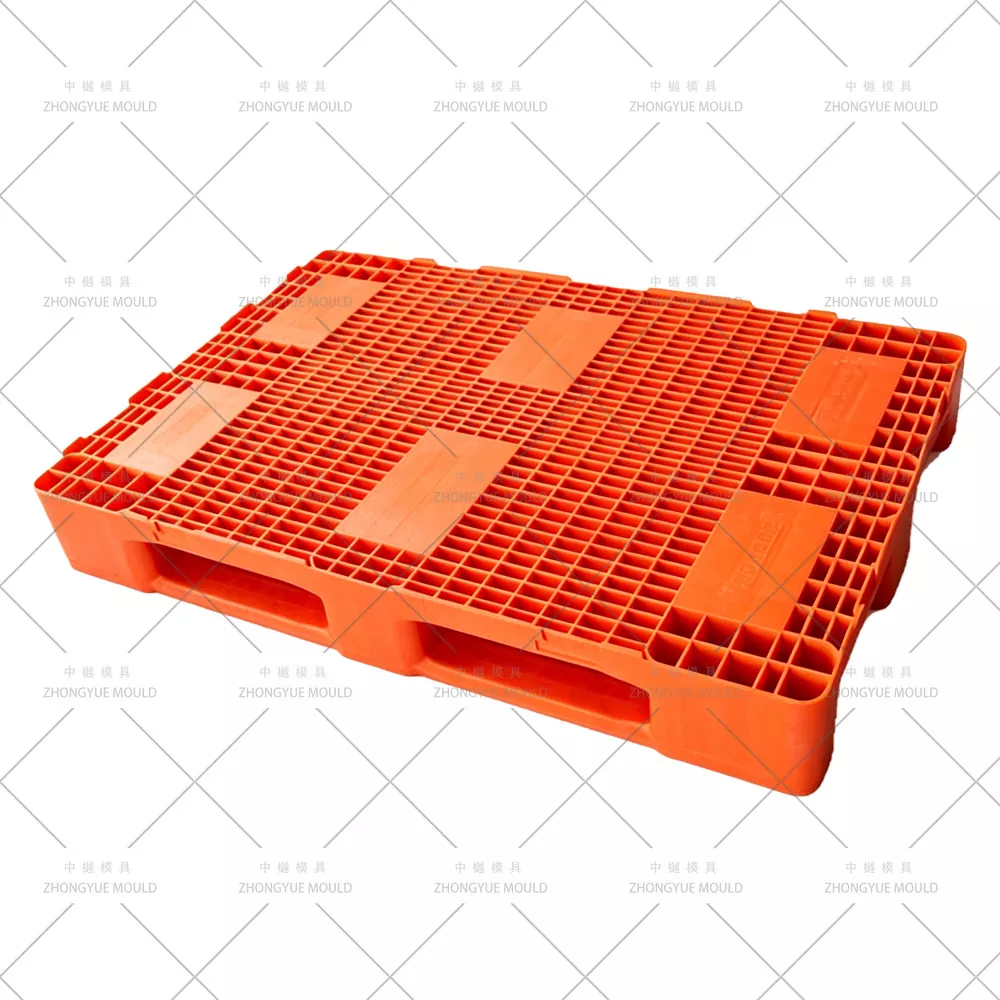

En el almacenamiento, la logística y el envío de exportación a nivel mundial, los palés de plástico de 4 entradas son la plataforma de manipulación más versátil. A diferencia de las paletas de entrada de 2 vías (que solo permiten la entrada de montacargas desde dos lados opuestos), una paleta de cuatro vías tiene acceso para montacargas y transpaletas desde los cuatro lados, a través de un diseño encajable de 9 patas con aberturas laterales o un diseño de doble cara con base perimetral con entradas a través de túneles. Esta flexibilidad mejora drásticamente la eficiencia del muelle de carga y el rendimiento del almacén.

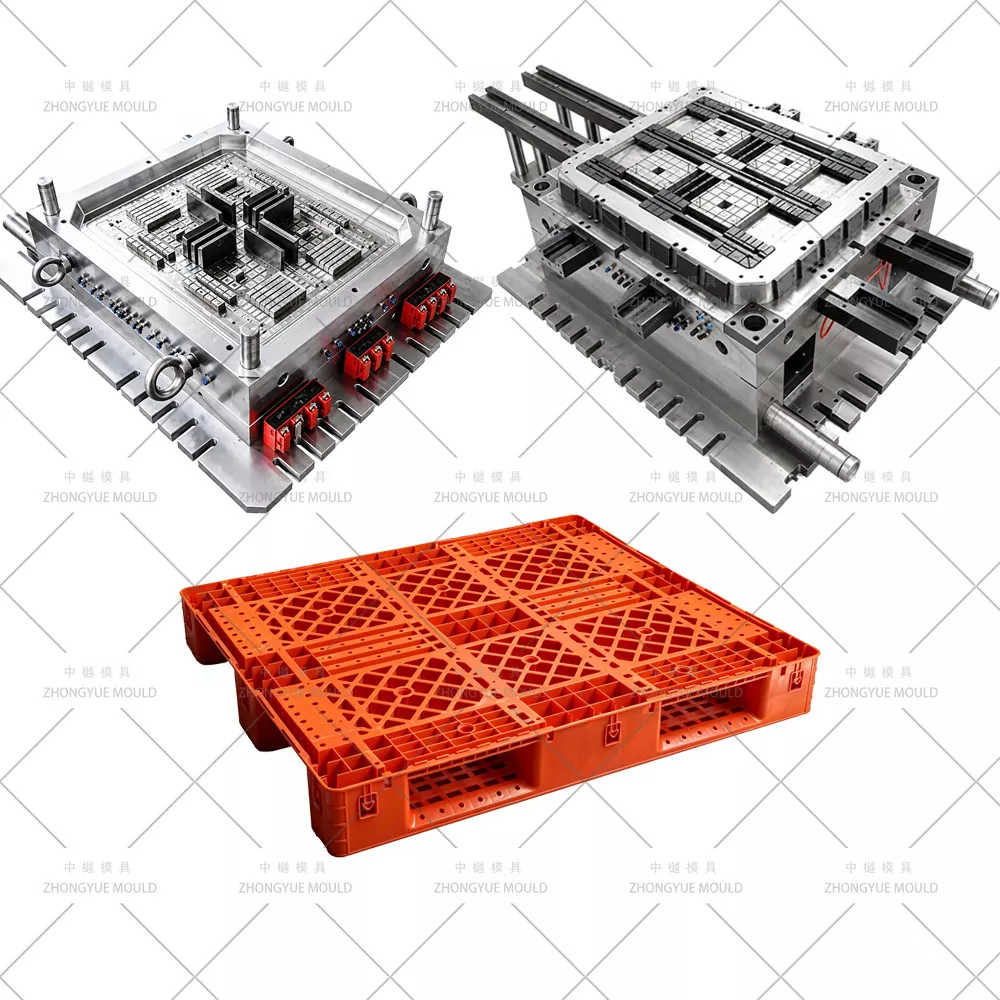

El molde de paletas de plástico de cuatro vías es la herramienta de inyección de gran formato que produce estas paletas a partir de HDPE o PP. En ZHONGYUE MOLD (Huangyan, Taizhou, China), diseñamos moldes para paletas de cuatro vías personalizados para paletas encajables de 4 vías y 9 patas (1200 × 800/1000 mm), guías reforzadas de una sola cara de 4 vías y paletas reversibles de 4 vías de doble cara, integrando compuerta multipunto validada por Moldflow, construcción de bloques insertados, enfriamiento mejorado con BeCu y extracción de núcleo lateral de precisión para Aberturas de entrada para horquillas.

Especificaciones del molde de paletas de plástico:

¡Haz que tu próximo proyecto de moldes para paletas de plástico sea más brillante!

Cartera completa de moldes para paletas de cuatro vías: soluciones personalizadas para cada aplicación

Entendemos que no hay un modelo único que sirva para todos en la fabricación de palés. Nuestra línea de productos estratégicos ofrece soluciones especializadas para diversos requisitos de la industria:

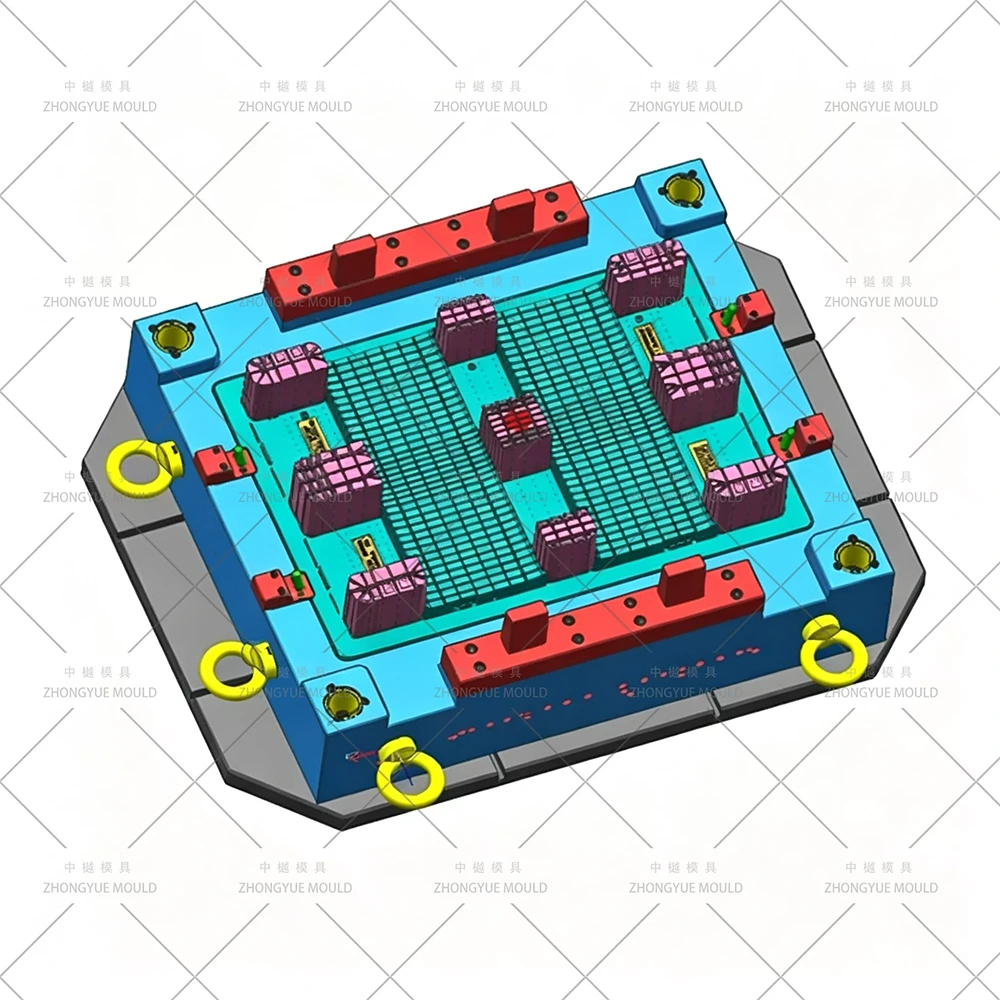

Dominio de la ingeniería: cómo ZHONGYUE crea moldes superiores para paletas de cuatro vías

① Diseño avanzado de puerta multipunto validado mediante análisis CAE/Moldflow

Los pallets de cuatro direcciones presentan desafíos de ingeniería únicos con grandes plataformas superiores con nervaduras antideslizantes y estructuras de soporte sustanciales. Una mala ubicación de la puerta crea líneas de soldadura débiles en zonas críticas de carga.

Nuestra solución:

● El análisis de llenado CAE determina la ubicación óptima de la puerta (normalmente de 8 a 16 caídas) para eliminar las líneas de unión en las superficies de la plataforma y los hombros de entrada de las horquillas.

● Los sistemas integrales de canal caliente (válvula o colector de compuerta abierta) garantizan un llenado equilibrado de la cavidad y reducen la presión de inyección entre un 15 y un 20 %.

● Eliminación de desperdicios de bebederos fríos mediante un diseño preciso de espacio de expansión térmica.

● Pantallas de filtro opcionales para procesamiento de HDPE/PP reciclado para proteger las superficies de la cavidad de contaminantes abrasivos

② Revolucionaria construcción de bloque insertado con enfriamiento de precisión de cobre y berilio

Los moldes para paletas grandes exigen soluciones innovadoras de gestión térmica para lograr tiempos de ciclo constantes y precisión dimensional.

Nuestra innovación:

● Diseño modular de bloque de inserción con componentes de núcleo/cavidad mecanizados independientemente

● Canales de enfriamiento dedicados ubicados a 15-20 mm de las superficies de moldeo para eliminar puntos calientes en uniones críticas

● Colocación estratégica de inserciones de cobre-berilio (BeCu/Mold-Max) en intersecciones de nervaduras gruesas para una extracción de calor entre un 20 % y un 30 % más rápida.

● Zonificación del circuito de refrigeración independiente con reguladores de flujo de precisión

● Diseño de compensación de expansión térmica para ciclos de producción ininterrumpidos 24 horas al día, 7 días a la semana

● Resultado: tiempos de ciclo líderes en la industria de 70 a 130 segundos para paletas que pesan entre 6 y 22 kg

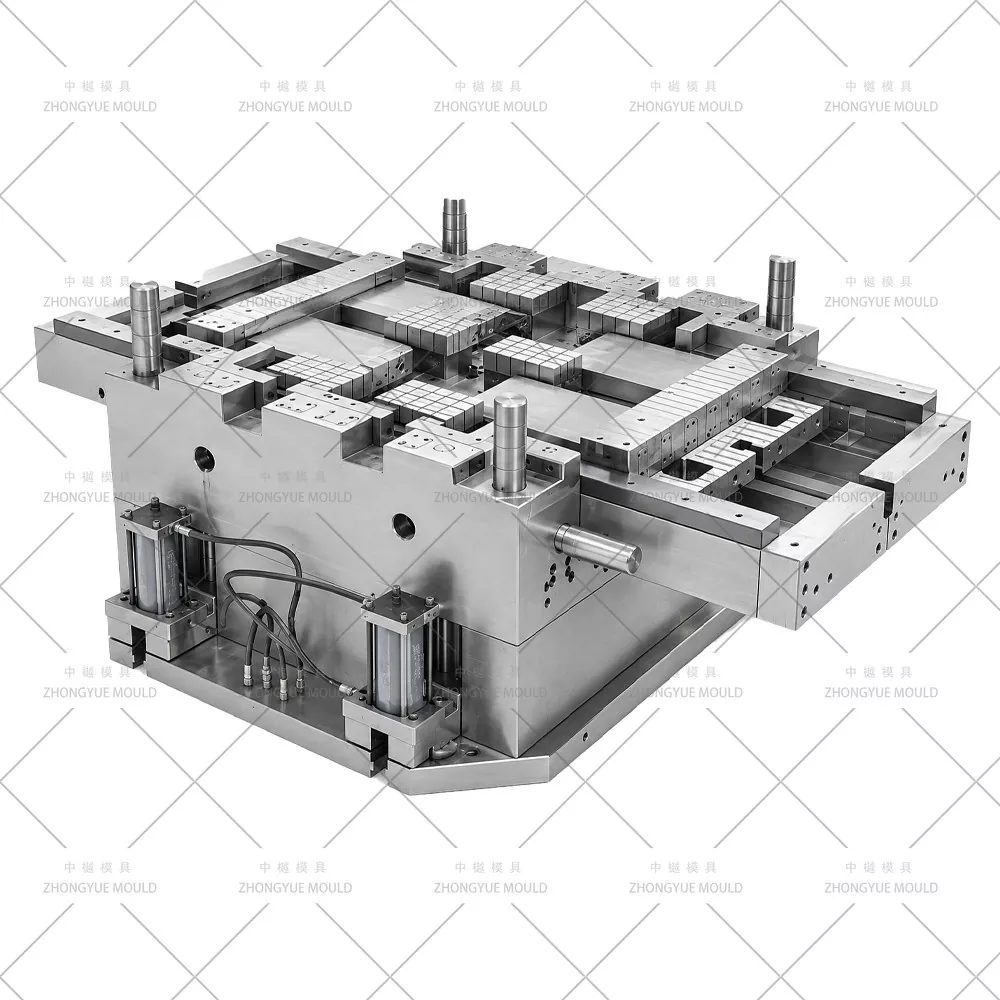

③ Núcleos de precisión con apertura lateral de horquillas y sistemas de expulsión avanzados

La accesibilidad en cuatro direcciones requiere sofisticados mecanismos de acción lateral que mantengan la precisión durante millones de ciclos.

Nuestra excelencia en ingeniería:

● Sistemas de cilindros hidráulicos con elevadores angulares o correderas de leva en 2 a 4 lados para un espacio libre perfecto

● Superficies deslizantes nitruradas o placas de desgaste reemplazables para una vida útil prolongada

● Más de 60-120 pasadores/bloques eyectores colocados en áreas estructuralmente reforzadas para evitar la deformación

● Acción sincronizada de apertura y expulsión que une las placas expulsoras a las barras de extracción de la máquina.

● Casquillos y casquillos guía endurecidos que garantizan una precisión de alineación a largo plazo

● Beneficio: tiempos de ciclo entre un 15 % y un 20 % más rápidos sin daños en las piezas durante la expulsión

④ Selección estratégica de acero: optimización del rendimiento y el valor

La selección de materiales afecta directamente la longevidad del molde y la economía de producción.

Nuestro enfoque de ciencia de materiales:

● Acero preendurecido P20 (28-32 HRC) para volúmenes de producción estándar

● Acero para herramientas tratado térmicamente H13 (48-52 HRC) para procesamiento de materiales abrasivos de gran volumen

● Acero premium 718H para aplicaciones de servicio extremo que requieren máxima resistencia al desgaste

● Materiales certificados por fábrica con tratamiento térmico controlado para evitar fracturas frágiles

● Propuesta de valor: vida útil entre un 30 % y un 40 % más larga en comparación con la construcción de moldes convencionales

⑤ Mecanizado paralelo tipo bloque: revolucionando los plazos de entrega

La construcción tradicional de moldes monolíticos crea cuellos de botella en la programación de la producción.

Nuestro avance en la producción:

● División estratégica de la cavidad/núcleo en múltiples insertos más pequeños procesados ​​simultáneamente

● Flujo de trabajo de mecanizado paralelo en múltiples estaciones CNC/EDM

● Corrección de errores de inserción individual sin desguace completo del molde

● Ángulos de inclinación específicos de la zona (1°-1,5°) para un desmolde suave a partir de geometrías complejas

● Ventaja de entrega: plazos de entrega entre un 40% y un 50% más rápidos en comparación con los métodos de fabricación convencionales.

Aplicaciones industriales: dónde destacan nuestros palés de cuatro direcciones

Operaciones globales de exportación y cross-docking

● Alternativa exenta de NIMF-15 a las paletas de madera, lo que elimina los requisitos de fumigación.

● La capacidad de entrada de cuatro vías acelera la carga/descarga entre un 25 y un 30 %.

● Los diseños encajables reducen el volumen de carga de devolución hasta en un 75 %.

Industria de alimentos y bebidas

● Materiales HDPE que cumplen con la FDA con superficies lisas y fáciles de lavar

● El riesgo cero de astillas garantiza la seguridad del producto en las operaciones de embotellado y lácteos.

● Resistencia a temperaturas de -40°C a +80°C para la integridad de la cadena de frío

Entornos farmacéuticos y de salas limpias

● Las superficies que no se desprenden evitan la contaminación en entornos sensibles.

● Formulaciones antiestáticas opcionales para el manejo de componentes electrónicos.

● Los diseños de plataforma lisos eliminan los puntos de refugio de bacterias

Sistemas Automatizados de Almacén (AS/RS)

● La estabilidad dimensional garantiza la compatibilidad con vehículos guiados automáticamente (AGV)

● Las paletas moldeadas con precisión mantienen dimensiones consistentes a lo largo de millones de ciclos.

● La construcción reforzada resiste las tensiones de manipulación robótica.

Por qué los líderes mundiales eligen ZHONGYUE MOLD para soluciones de paletas de cuatro vías

Experiencia comprobada en moldes grandes

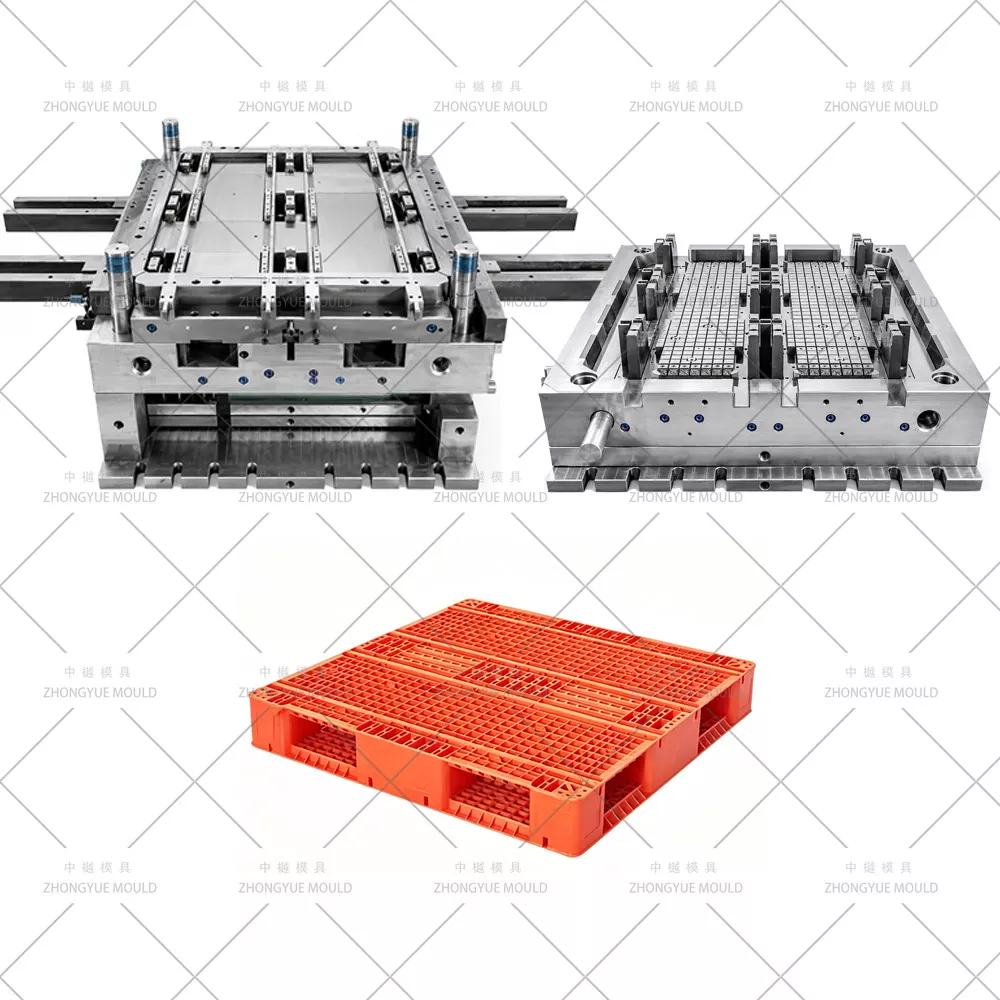

● Cientos de exitosos moldes para paletas de 4 vías, encajables y de doble cara, de 9 patas, exportados a más de 45 países

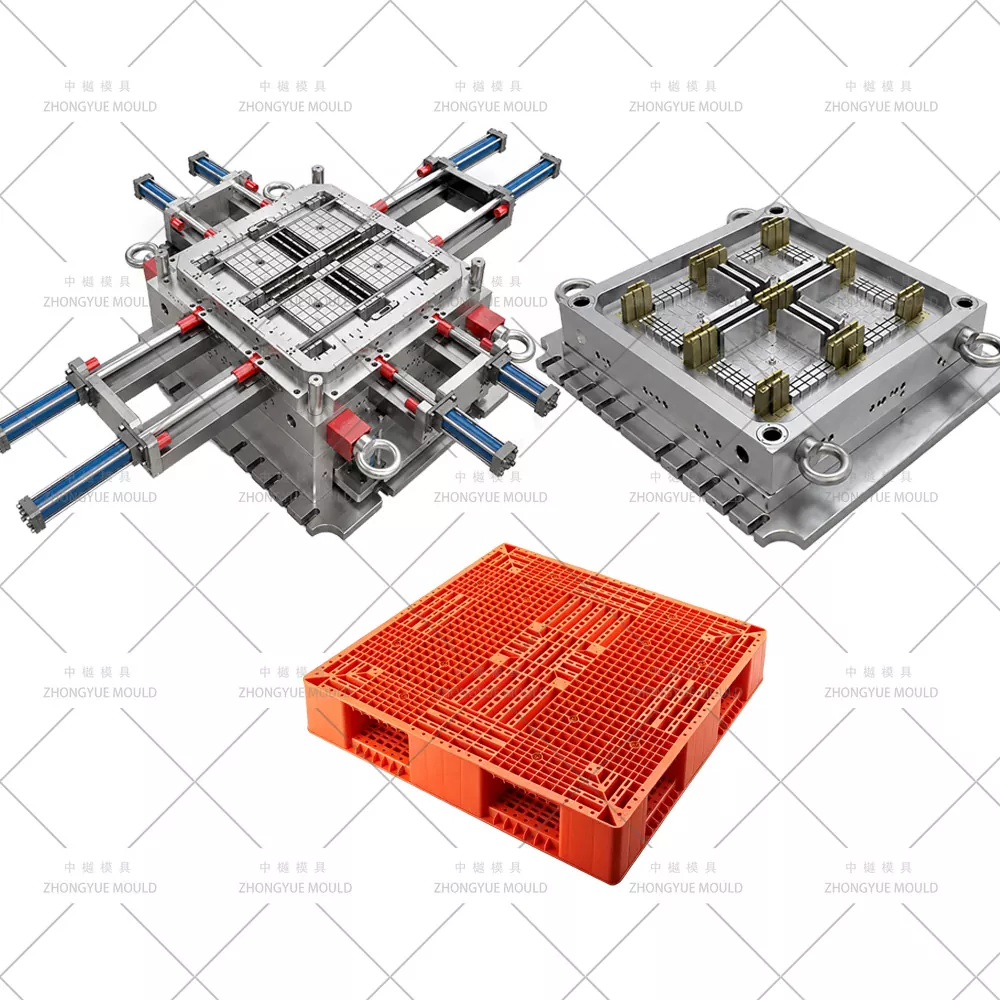

● Más de 15 años de especialización en ingeniería de moldes para paletas de servicio pesado

● Base de clientes que abarca los mercados de Europa, América, el Sudeste Asiático y Medio Oriente.

Proceso de diseño basado en la ciencia

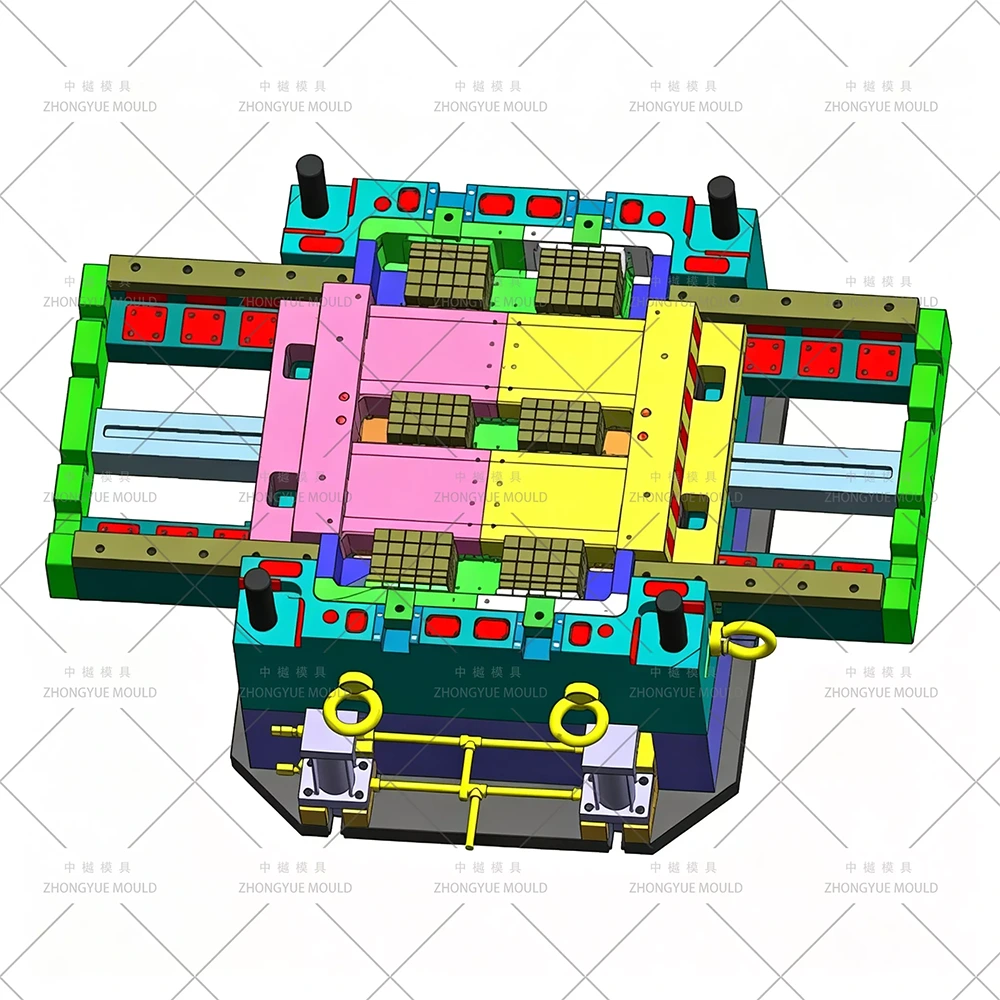

● Análisis de flujo de molde antes del corte de acero: valide la ubicación de la puerta, el equilibrio de llenado y la uniformidad del enfriamiento.

● Eliminación de marcas de hundimiento en las intersecciones de las nervaduras y hombros de entrada de las horquillas mediante ingeniería predictiva.

● La creación de prototipos virtuales reduce las iteraciones de pruebas físicas entre un 60 % y un 70 %.

Innovación en fabricación

● El mecanizado paralelo con inserción de bloques ofrece una entrega un 50 % más rápida en comparación con los enfoques tradicionales

● El diseño modular simplifica el mantenimiento y permite un reemplazo de insertos rentable

● El control de producción interno garantiza una calidad constante en todos los componentes.

Garantía de calidad integral

● Inspección CMM con informes dimensionales completos

● Documentación de certificación de acero para la trazabilidad del material.

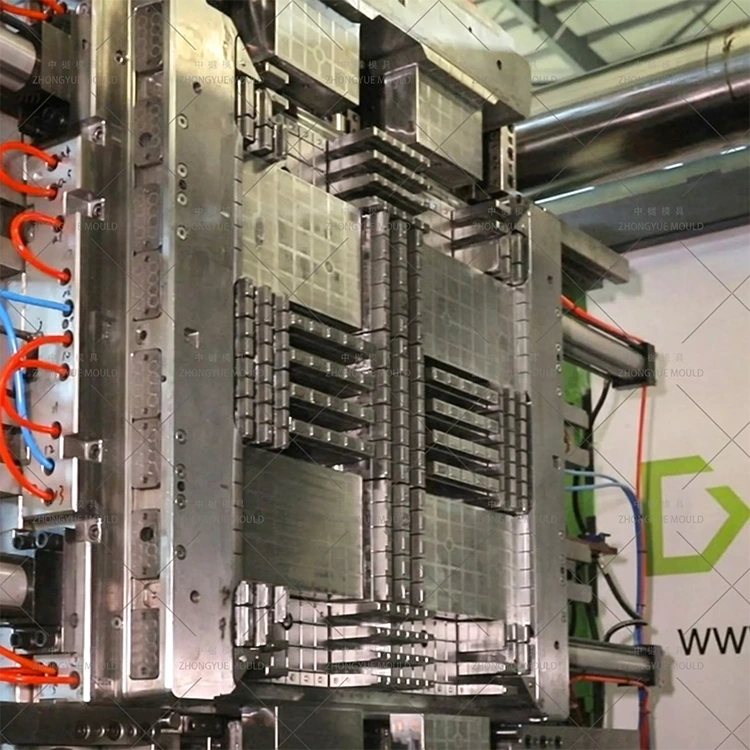

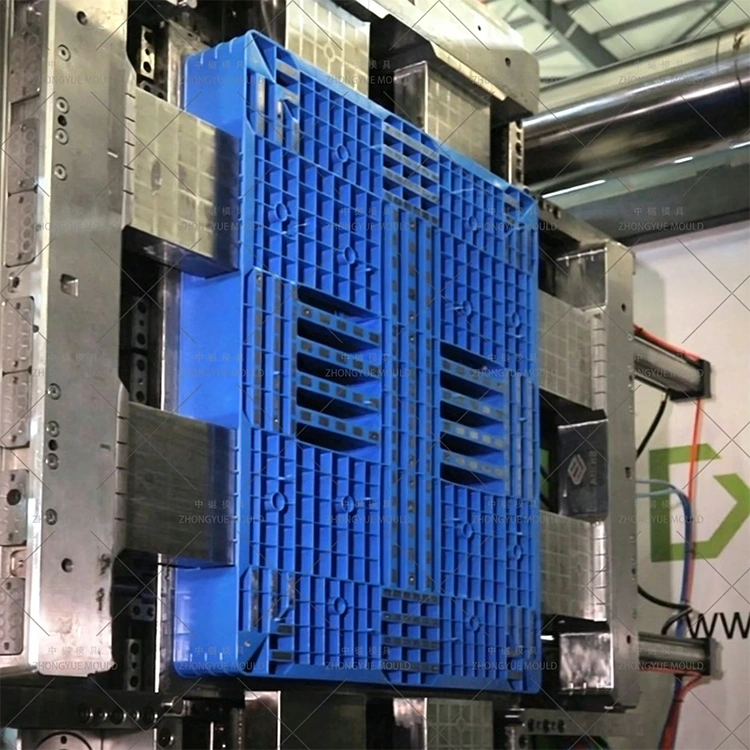

● Vídeos de prueba T0 e informes dimensionales de muestra proporcionados antes del envío.

● Procesos de fabricación certificados ISO 9001:2015

Soporte postventa inigualable

● Kits completos de repuestos que incluyen pasadores eyectores, sellos y bandas calefactoras.

● Capacidades de solución de problemas remota con soporte técnico multilingüe

● Envío de ingenieros in situ cuando sea necesario

● Consulta técnica de por vida para la optimización de procesos.

Transforme su producción de paletas con la excelencia en ingeniería de ZHONGYUE

¿Listo para experimentar la diferencia ZHONGYUE? Contáctenos hoy para:

● Consulta GRATUITA sobre diseño de moldes personalizados

● Análisis detallado del retorno de la inversión (ROI) para sus requisitos de producción específicos

● Visita virtual a la fábrica que muestra nuestras capacidades de fabricación avanzadas.

● Cotización competitiva con estructura de precios transparente.

No permita que la producción ineficiente de palets limite el crecimiento de su negocio. Asóciese con ZHONGYUE MOULD, la opción confiable para los fabricantes que exigen precisión, confiabilidad y un valor excepcional en soluciones de moldes para paletas de cuatro vías.
