Molde de plástico para refrigerador

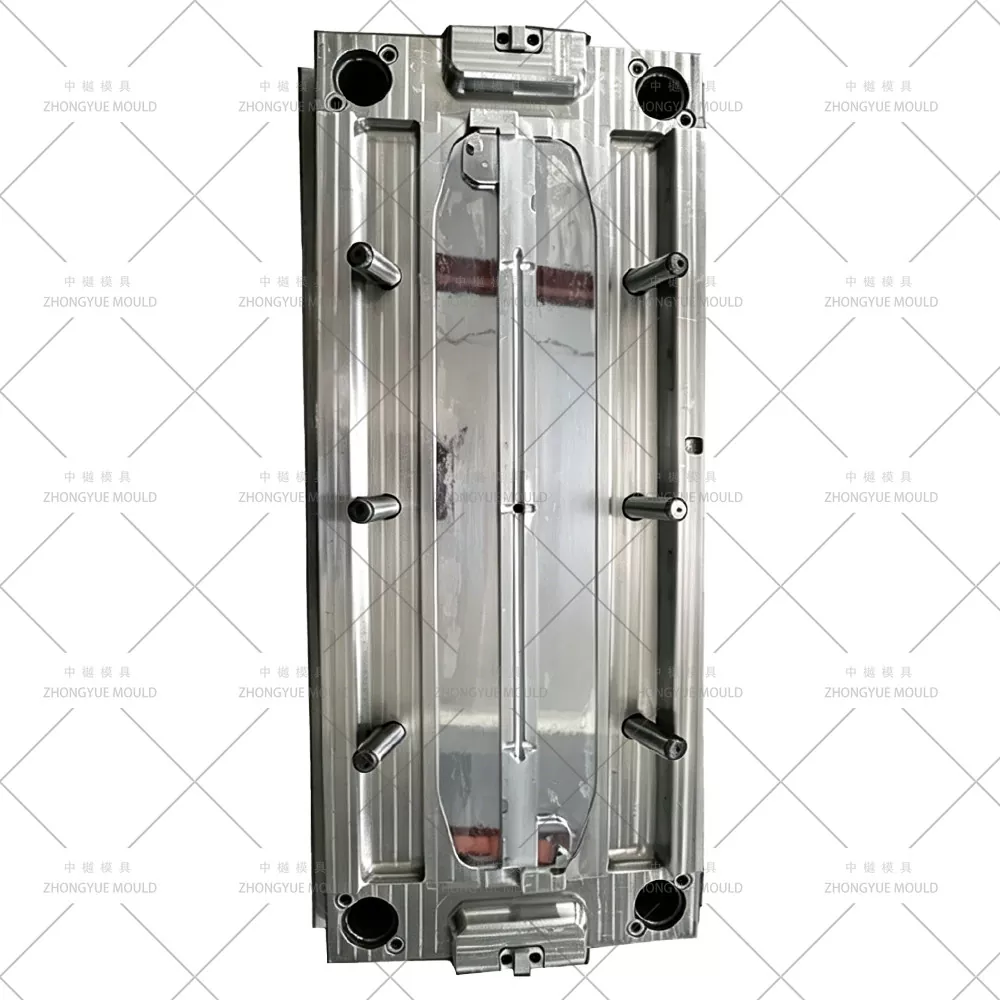

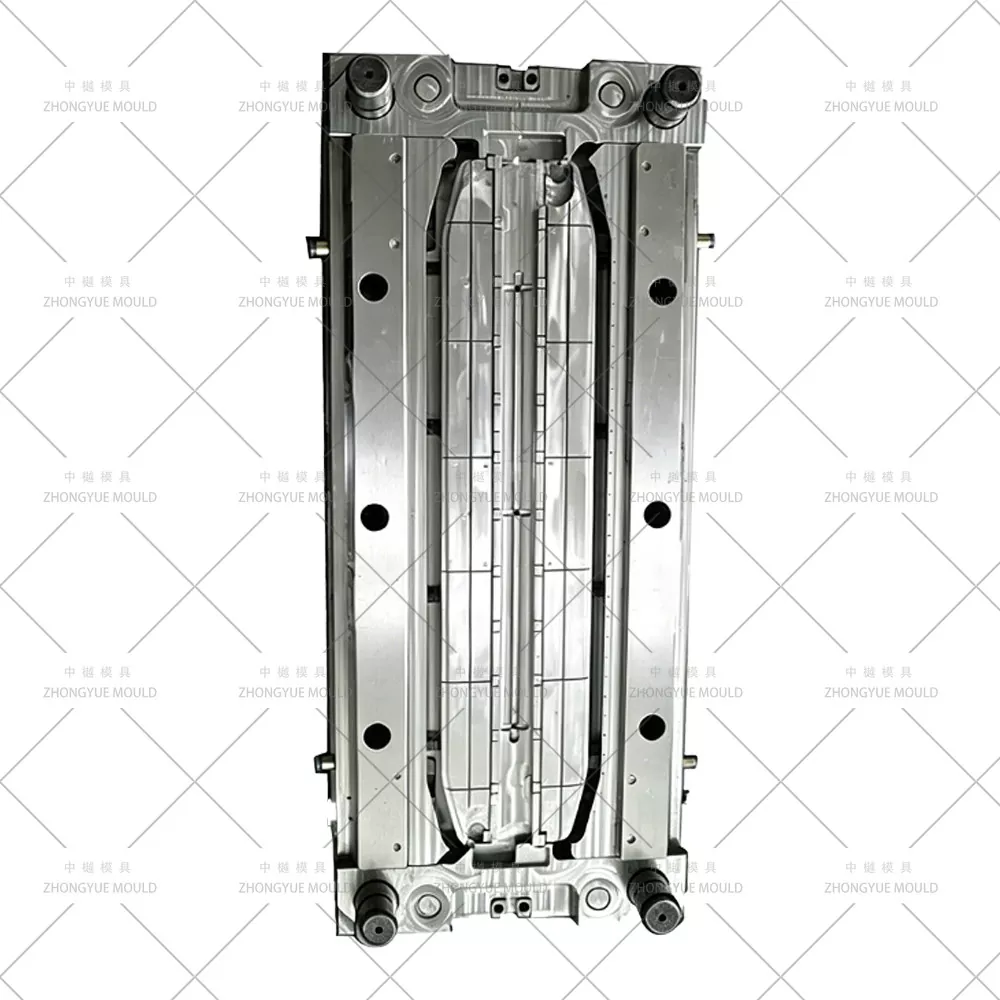

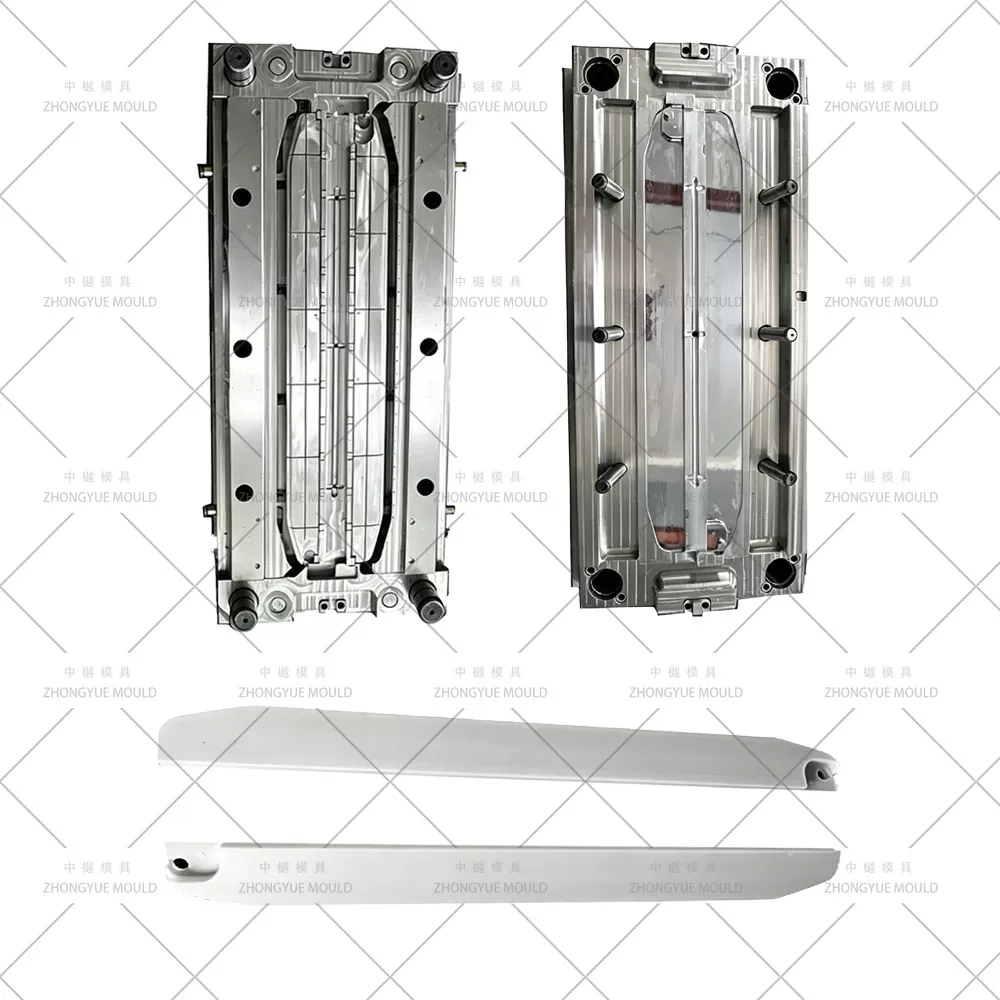

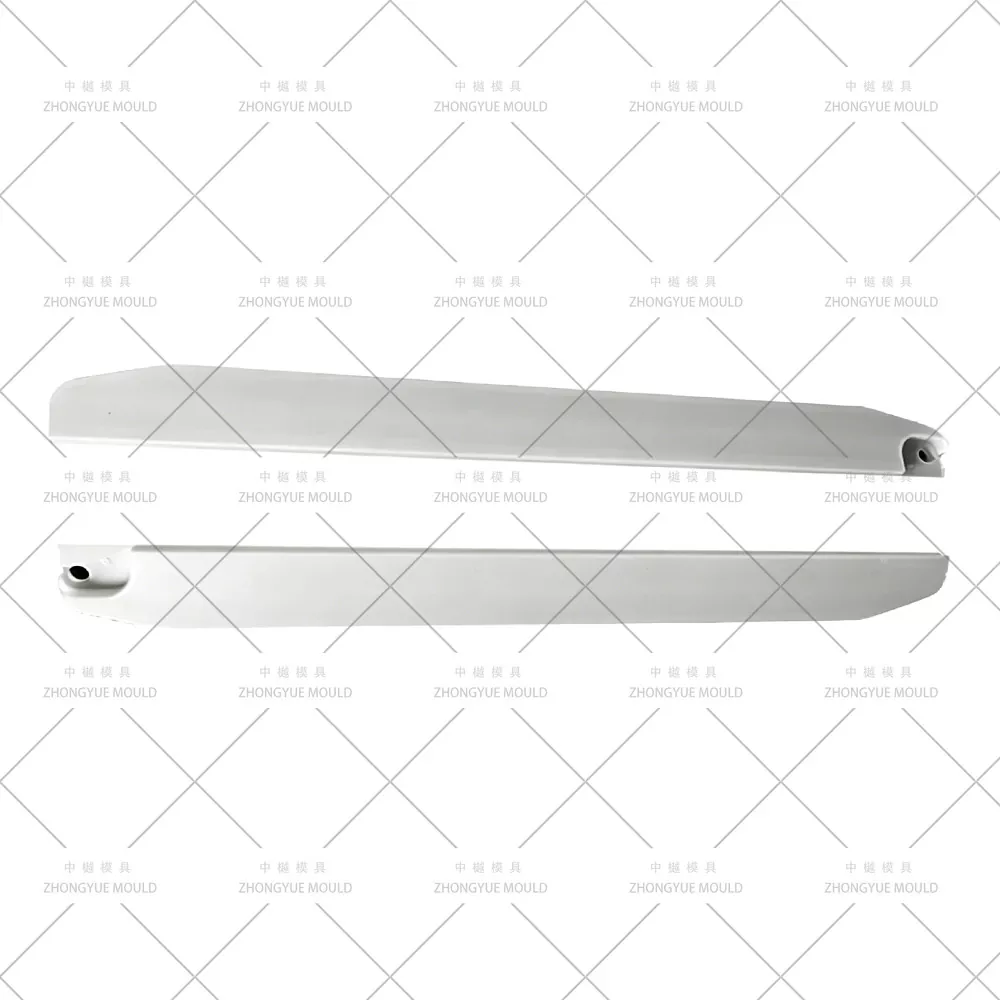

El tirador de la puerta del frigorífico es un componente estético y funcional fundamental, que integra la columna y el tirador en una sola unidad. En Zhongyue Mould, ofrecemos moldes de plástico para refrigeradores de alta precisión diseñados para la producción en masa de manijas de compartimentos convertibles y congeladores.

Utilizando tecnología avanzada de 1 molde y 2 cavidades, nuestros moldes permiten a los fabricantes producir dos diseños de mangos diferentes simultáneamente en un solo ciclo. Este enfoque mejora significativamente la eficiencia de la producción y reduce los costos de fabricación al tiempo que mantiene los estrictos estándares de apariencia requeridos por la industria de los electrodomésticos.

Desafío técnico: por qué es difícil manipular los moldes

Las manijas de las puertas de los refrigeradores se clasifican como piezas largas, de paredes delgadas y con geometrías complejas. Los principales desafíos incluyen:

Calidad de la superficie: No se permiten marcas de entrada, marcas de soldadura, burbujas ni rayones.

Geometría compleja: las características incluyen cortes profundos (hasta 14,3 mm), nervaduras de refuerzo, ventanas de visualización y superficies curvas.

Precisión dimensional: Las superficies de contacto (S1 y S2) deben ser perfectamente planas para conectarse perfectamente con el marco de la puerta.

Flujo de material: con longitudes superiores a 900 mm (para manijas de congeladores) y espesores de pared promedio de 1,8 mm, mantener el equilibrio del flujo de fusión a larga distancia es fundamental.

La solución de ingeniería de Zhongyue

Para superar estos desafíos, implementamos un diseño de molde sólido que se centra en tres tecnologías principales: entrada, enfriamiento y desmoldeo.

1. Sistema de canal caliente de válvula secuencial (líneas de soldadura cero)

Para evitar feas líneas de soldadura en la superficie visible del mango, empleamos un sistema de canal caliente con válvula de aguja de sincronización.

Tecnología: Control de válvula secuencial unidireccional (G1→G2→G3→G4→G5).

Estructura: Combina una boquilla térmica primaria, una placa de canal caliente y boquillas térmicas secundarias.

Beneficio: Al controlar el tiempo de apertura/cierre de cada boquilla mediante solenoides y un controlador, gestionamos el frente de flujo de fusión. Esto elimina eficazmente las marcas de soldadura o las traslada a superficies ocultas no críticas.

Distribución: 5 puertas para el asa más larga del congelador y 4 puertas para el asa convertible más corta, lo que garantiza un llenado equilibrado.

[Insertar imagen: Figura 3: Diseño del sistema de puertas]

2. Mecanismo multidireccional de extracción y desmoldeo de núcleos

Con socavaduras distribuidas en diferentes planos (T1-T7), una simple expulsión no funcionará. Nuestro Molde integra múltiples sistemas de desmoldeo:

[Insertar imagen: Figura 5: poste guía en ángulo y mecanismo deslizante]

3. Sistema de refrigeración 3D para equilibrio térmico

El enfriamiento desigual provoca deformaciones. Diseñamos un sofisticado diseño de refrigeración por agua:

Insertos de molde fijos: 8 grupos de canales de enfriamiento (~15 mm desde la pared de la cavidad).

Insertos de Molde Móvil: 6 grupos de circuitos (tubos de circulación + pozos de agua deflectores).

Deslizadores: Tuberías de agua de circulación dedicadas para deslizadores grandes.

Resultado: Enfriamiento rápido y uniforme, equilibrando la temperatura del molde entre 80 y 90 °C para evitar la contracción y la tensión interna.

Proceso de trabajo del molde

Inyección: El plástico fundido (ABS) ingresa a través de las boquillas calientes de válvula secuencial (G1–G5) en una secuencia cronometrada.

Apertura y extracción del núcleo: el molde se abre y los pasadores guía en ángulo accionan los deslizadores para la extracción lateral del núcleo.

Expulsión: La placa de empuje activa varillas de empuje redondas y bloques de empuje para expulsar las manijas terminadas (Distancia: 60 mm).

Restablecer: Todos los componentes regresan a sus posiciones iniciales, listos para el siguiente ciclo.
