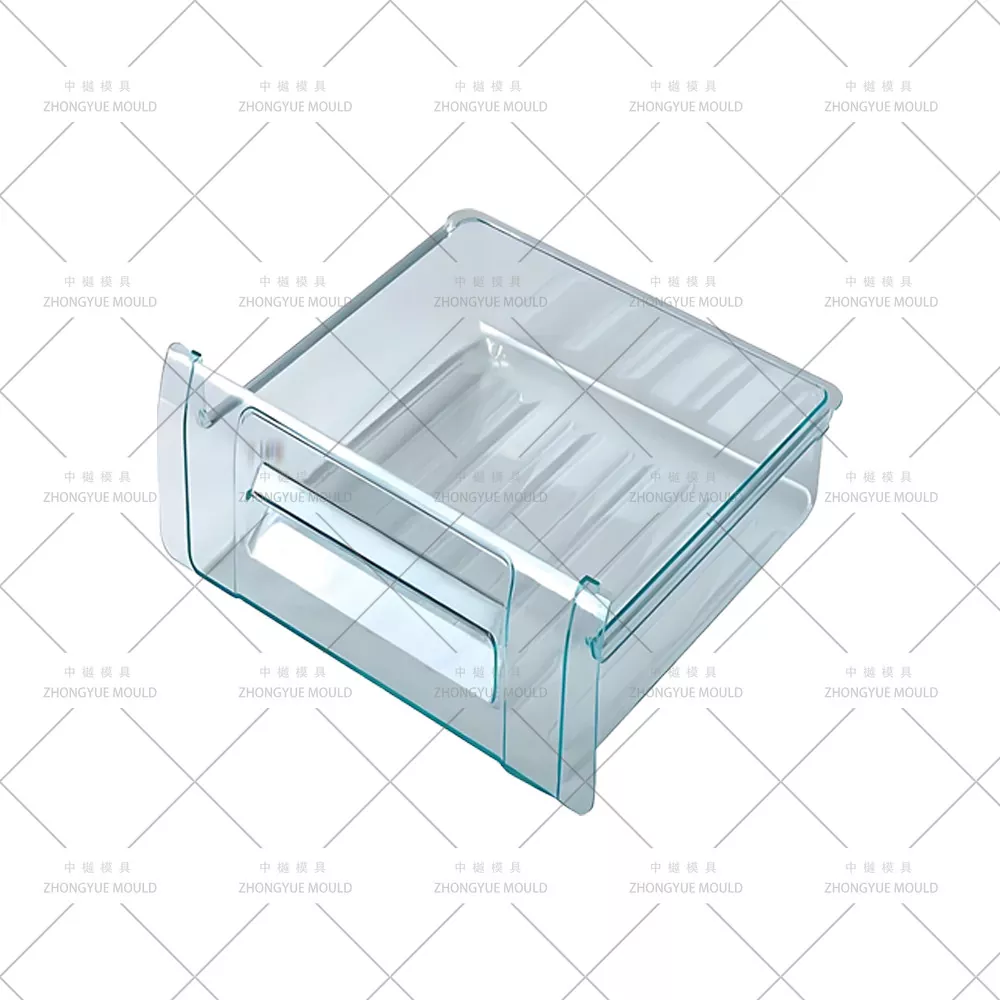

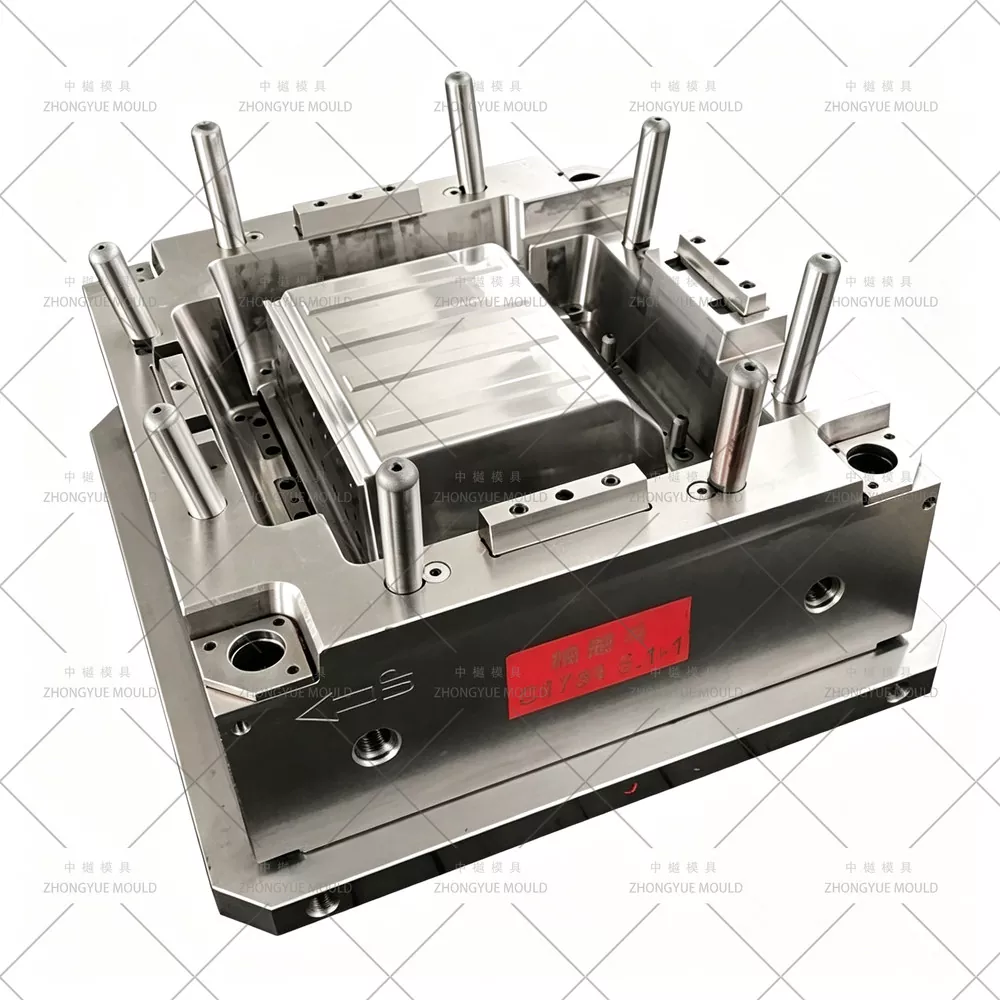

Los cajones del frigorífico son componentes plásticos complejos y de gran escala que exigen una alta precisión en el diseño del molde. Este estudio de caso detalla cómo Zhongyue Mould diseñó una solución de alto rendimiento para un cajón de refrigerador de PS (poliestireno), abordando los desafíos de desmoldeo, enfriamiento e integridad estructural.
|
Nombre del molde |
Molde de cajón de refrigerador de plástico |
|
|
Material del molde |
P20,2738,718H,NAK80,2316,S136,H13,etc. |
|
|
Base del molde |
Hecho a sí mismo, LKM, DME, ASSAB |
|
|
Cavidad |
Simple/multi |
|
|
Corredor |
Canal frío y canal caliente. |
|
|
Marca de canal caliente |
Maestro, HUSKY,YUDO,etc. |
|
|
Software de diseño |
UG: Aoto CAD, etc. |
|
|
Vida del molde |
50-100 millones de disparos/5-6 años, incluso en 10 años en buen mantenimiento |
|
|
Hora T1 |
45-60 días |
|
|
Material plástico |
PC ABS |
|
|
Tipo de puerta |
Puerta de localización, puerta de borde, puerta secundaria, puerta de película, puerta de válvula, puerta abierta, etc. |
|
|
Tratamiento de superficie del molde |
EDM, textura, pulido de alto brillo. |
|
|
Sistema de Calidad |
ISO9001 |
|
|
Código HS |
8480719090 |
|
|
Origen |
Huangyan Zhejiang China |
|
|
Paquete |
Caja de madera |
|
|
Material del molde |
Dureza |
Vida del molde |
|
P20 |
CDH 28-33 |
>300.000 disparos |
|
718 |
CDH 33-36 |
>500.000 disparos |
|
H13 |
HRC >43 |
>800.000 disparos |
|
2344 |
HRC >48 |
>800.000 disparos |
|
S136 |
CDH 48-52 |
>1.000.000 disparos |
¡Haz que tu próximo proyecto de Molde para refrigerador sea más brillante!

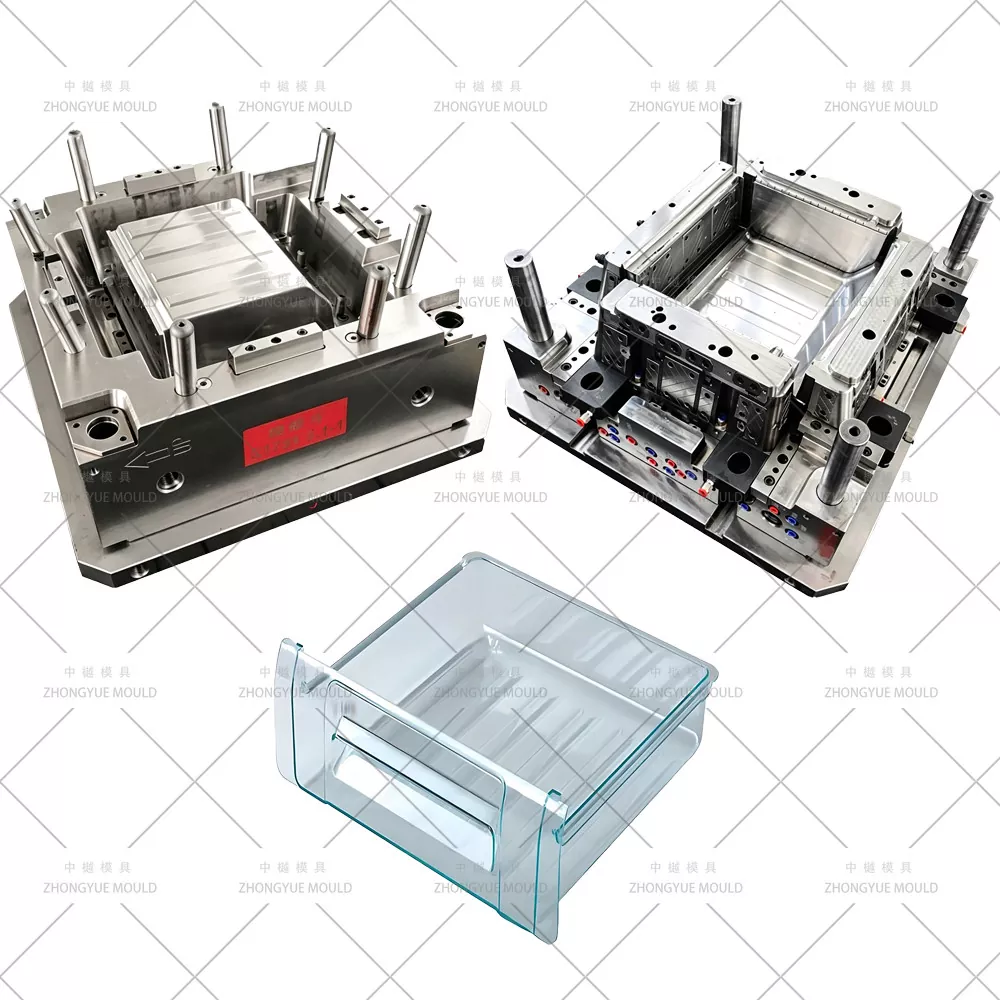

El cajón del frigorífico presenta una geometría compleja, que incluye:
Una superficie arqueada en la parte frontal superior.
Múltiples hebillas (en el centro frontal, la superficie interior y ambas paredes laterales).
Un faldón estrecho (de aproximadamente 8 mm de ancho) a lo largo de la boca del cajón.

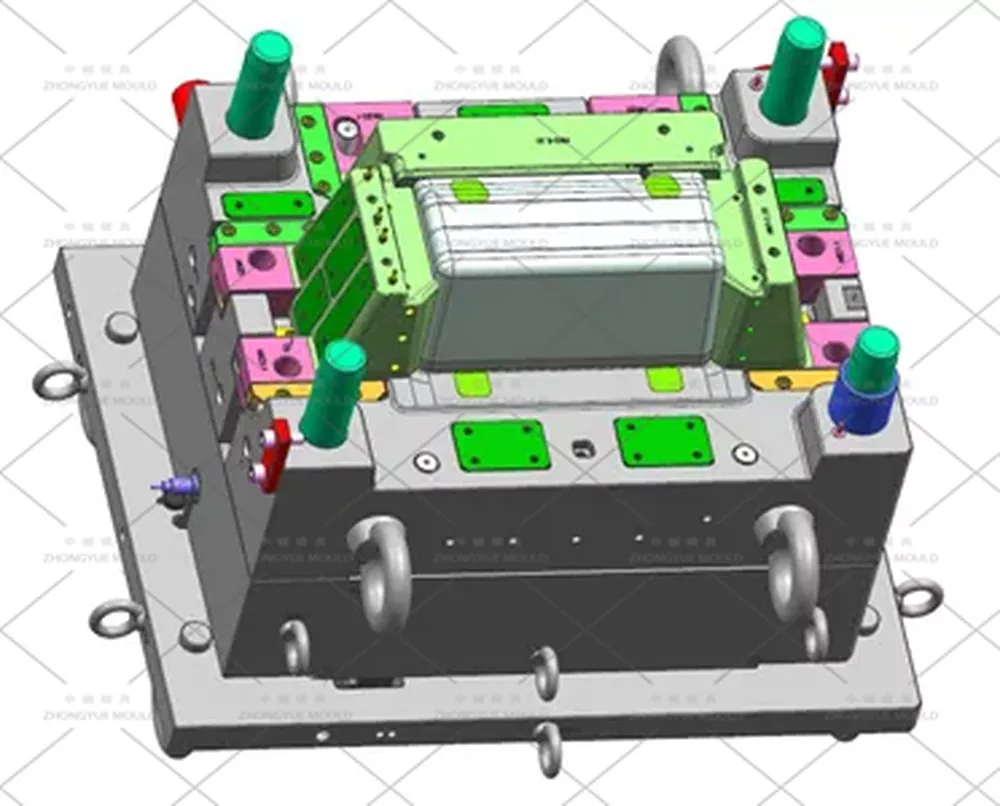

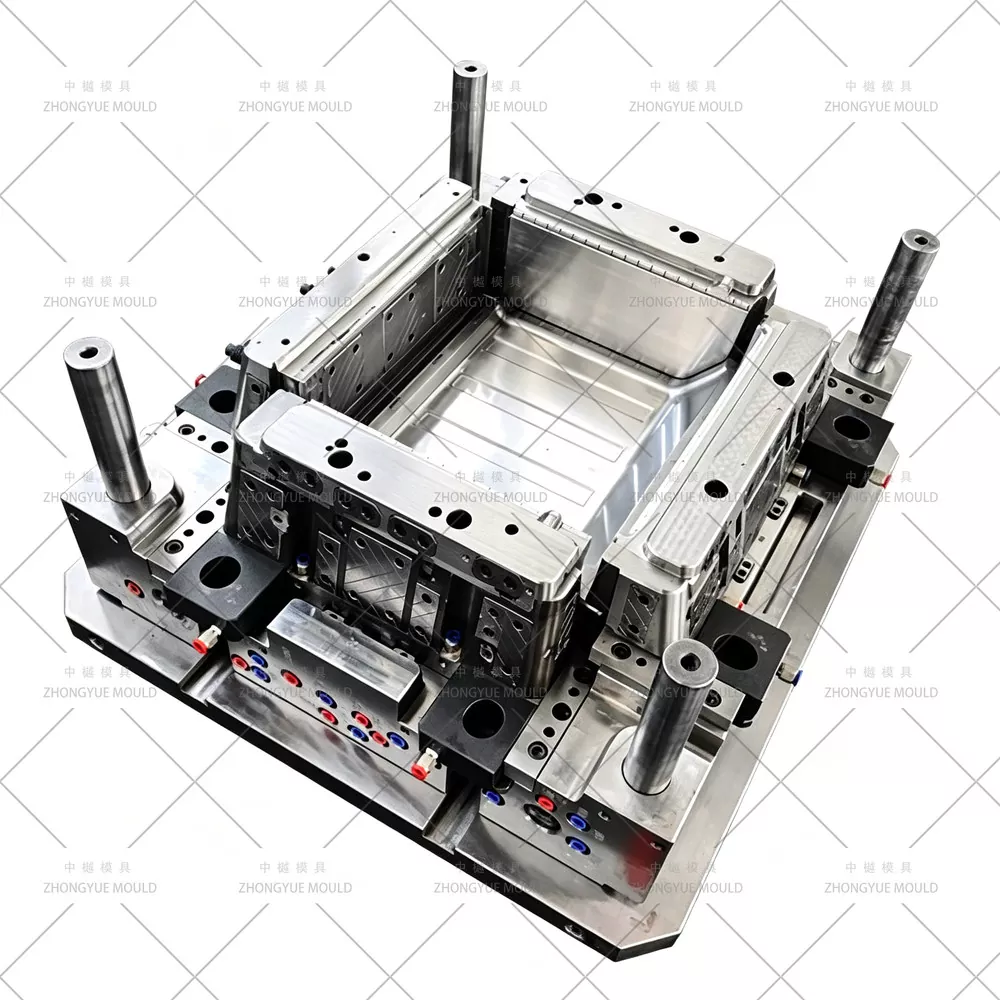

Para superar los desafíos de desmoldeo, implementamos una solución híbrida que combina controles deslizantes de molde fijos, controles deslizantes laterales y un mecanismo de desmoldeo de empuje oblicuo para liberar todos los cortes sin dañar la pieza transparente de PS.
|
Sección |
Componente / Sistema |
Características técnicas clave y lógica de diseño |
|
2.1 |
Control deslizante lateral frontal |
Estructura: Diseño integral para alta resistencia. Estética: Ranura deslizante oculta en el asiento para evitar líneas testigo en la superficie visible. |
|
2.2 |
Mecanismo deslizante lateral |
Estructura: Pilar guía inclinado + deslizador. Fabricación: Diseño dividido (deslizador + asiento) para facilitar el mecanizado y el mantenimiento. |
|
2.3 |
Mecanismo de empuje oblicuo |
Estructura: Sistema de ranura en T para hebilla de mango interior. Rendimiento: las varillas de empuje dobles garantizan un movimiento equilibrado; la ranura en ángulo coincide con el calado de la hebilla. |
|
2.4 |
Sistema de eyección avanzado |
Estructura: Placa de empuje en forma de U de tres piezas. Función: el diseño con incrustaciones evita atascos; La varilla de empuje plana garantiza un movimiento sincronizado. |
|
2.5 |
Dispositivo de ruptura de vacío |
Sistema: Unidades de soplado duales (molde móvil y fijo). Operación: Activación secuencial para evitar grietas por vacío durante la apertura del molde. |
|
2.6 |
Sistema de canal caliente |
Componente: Boquilla de válvula de aguja Mould-Master. Diseño de puerta: Ubicación de puerta empotrada para ocultar marcas de soldadura. |
|
2.7 |
Base del molde y alineación |

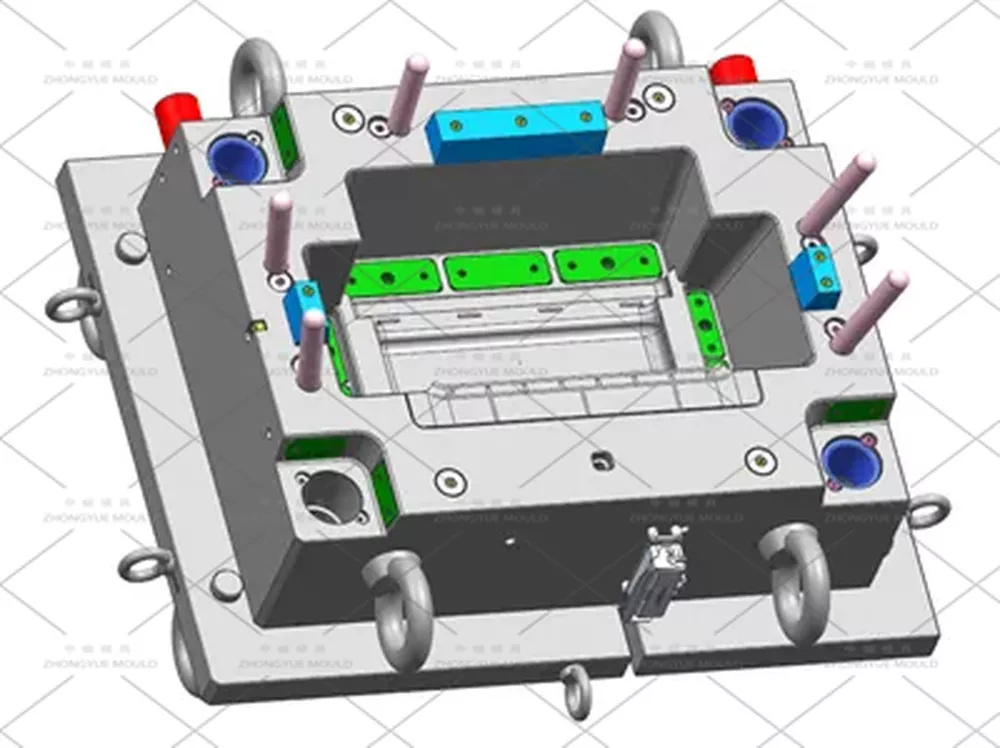

Estructura: Placa fija integral + estructura insertable para molde móvil. Alineación: hoyos cónicos de 10° y salientes para autoalineación. |
|
2.8 |

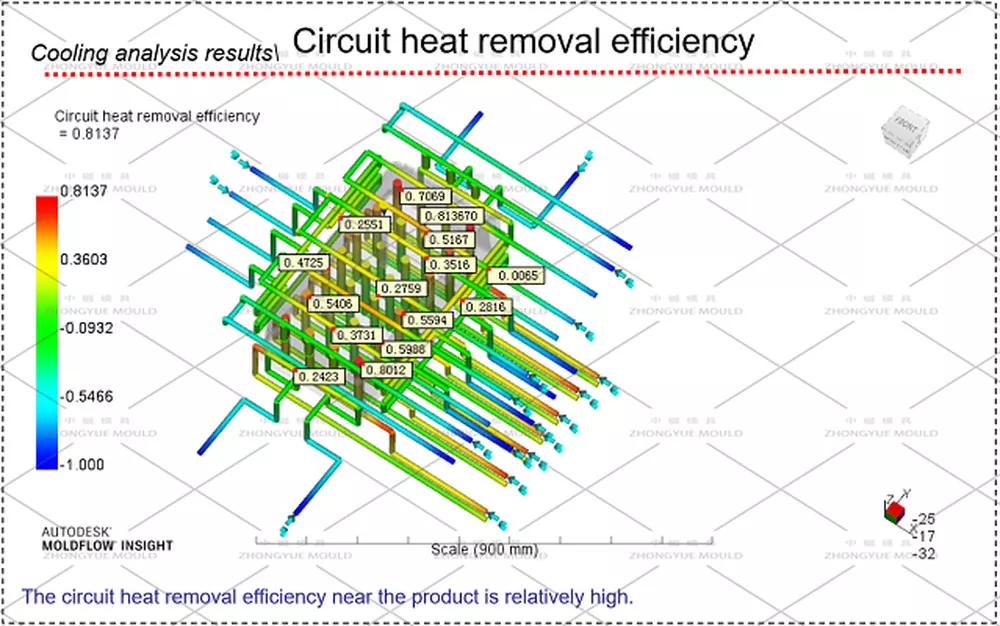

Sistema de enfriamiento conformado |
Canales: Circuitos independientes para Molde fijo; Canales internos en zigzag para bloques de empuje oblicuos. Beneficio: Evita el calentamiento cruzado y garantiza un enfriamiento uniforme. |
Este Molde de dos placas funciona de la siguiente manera:

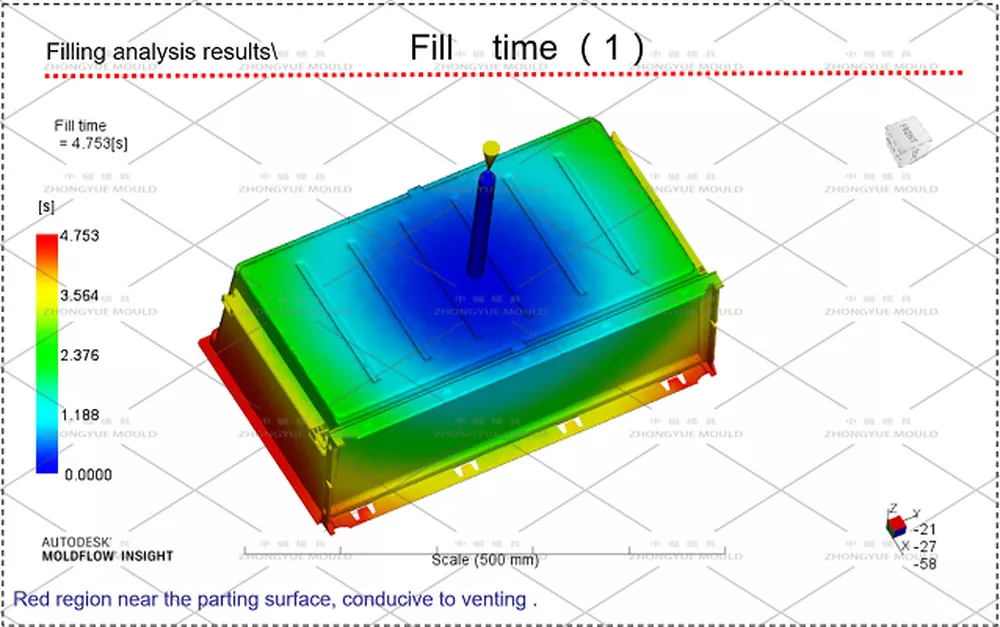

Inyección y enfriamiento: el canal caliente llena la cavidad; Los canales de refrigeración solidifican el PS.
Apertura del molde: El molde en movimiento se retrae. Los controles deslizantes y los mecanismos oblicuos comienzan a desmoldarse.

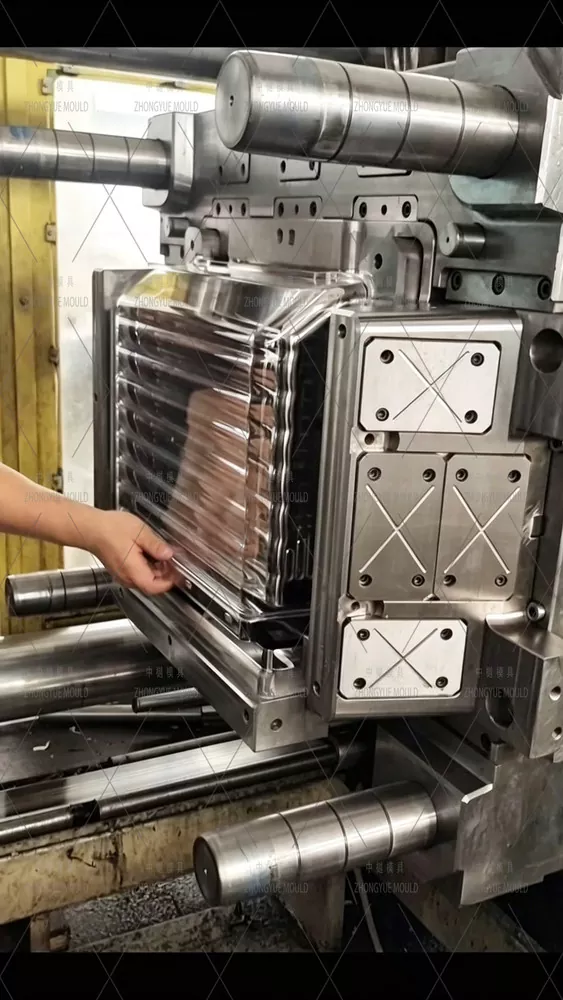

Expulsión: El eyector de la máquina de inyección activa el sistema de placa de empuje, levantando el cajón hacia afuera.
Restablecer: el proceso se invierte para el siguiente ciclo.
Lista de materiales:
Placa de molde fija: acero preendurecido 2711
Inserto de molde móvil: acero 2311
Componentes principales (deslizadores/empujes oblicuos): acero 2711 con nitruración (0,15 mm de profundidad, 50-52 HRC)
Base del molde: Acero al carbono medio 1050
Protocolo de mecanizado de precisión:
Ensamblaje: primer acabado: las piezas móviles críticas (núcleo, deslizadores, empujadores) se ensamblan antes del acabado final CNC para eliminar las diferencias de pasos.
Texturizado EDM: Las placas de empuje están electrograbadas juntas para evitar líneas de separación visibles.
Corte de cables: utiliza referencias proporcionadas por NC para alineación a nivel de micras.
Impulsado por la filosofía:
Zhongyue Mould es una empresa líder en la industria de moldes para cubiertas de aire acondicionado por inyección de plástico. Nuestro equipo altamente experimentado de ingenieros y diseñadores tiene muchas décadas de experiencia combinada en el diseño y fabricación de moldes de cubiertas de aire acondicionado de plástico. Brindamos un servicio integral, especializándonos en la producción de moldes para cubiertas de aire acondicionado de alta calidad y precisión. También hemos ayudado a numerosos clientes a personalizar varios tipos de líneas de moldeo de cubiertas de aire acondicionado de plástico.
También podemos ofrecerle asistencia integral en la gestión de su proceso productivo. El departamento de adquisiciones comprará materias primas de alta calidad, mientras que el departamento técnico seleccionará la fórmula plástica adecuada. De acuerdo con los parámetros de la cubierta plástica para aire acondicionado, los requisitos de vida útil del molde y el posicionamiento en el mercado, seleccionaremos los parámetros, la estructura, etc. de la cubierta plástica para aire acondicionado más adecuados. Nuestra amplia capacidad de producción nos permite entregar cubiertas plásticas para aire acondicionado con prontitud, a precios competitivos y con calidad garantizada.
