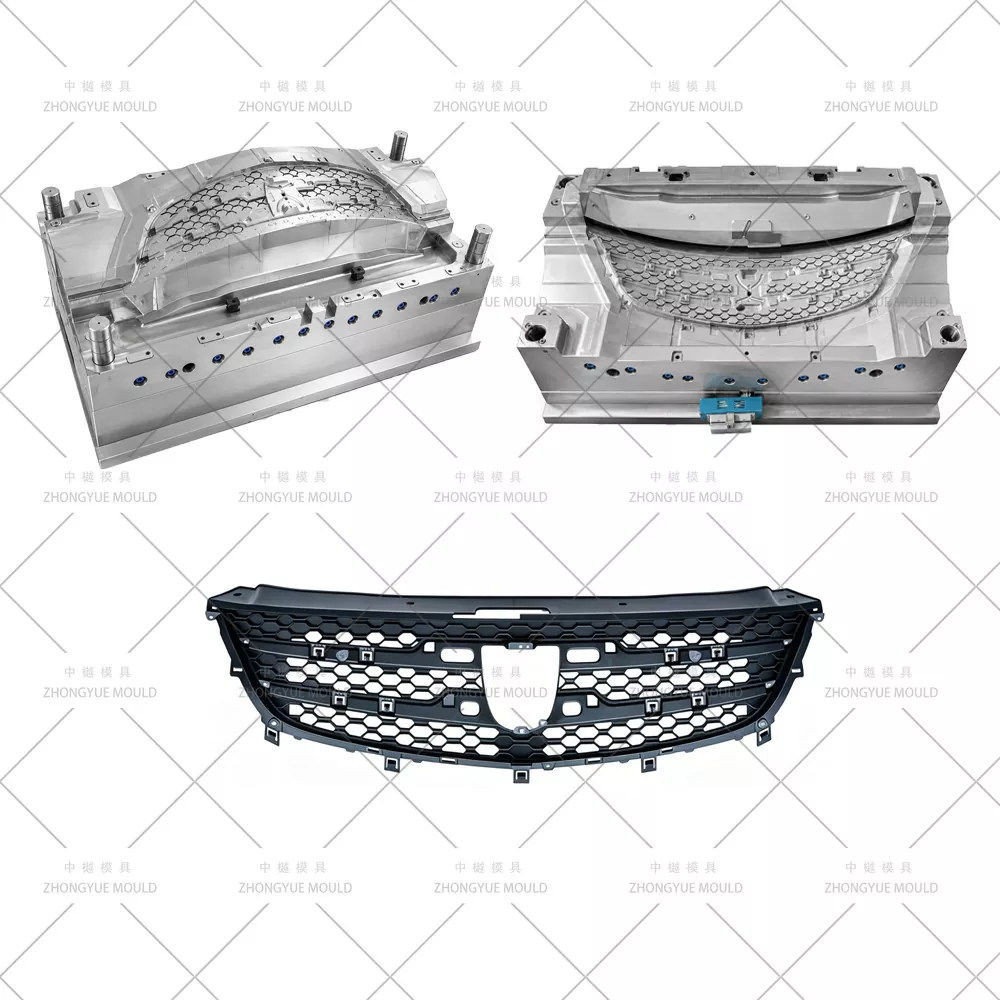

Molde de parrilla automotriz

Molde de parrilla automotriz: parrilla de radiador delantera de automóvil personalizada / Fabricante de moldes de inyección de parrilla delantera automática

ZHONGYUE MOLD es un fabricante chino profesional de moldes de inyección que suministra moldes para parrillas automotrices/moldes de inyección de plástico para parrillas delanteras de automóviles (moldes para parrillas delanteras de automóviles) a proveedores globales de autopartes y OEM de primer nivel. La parrilla delantera es a la vez una firma de la marca y un protector funcional de entrada de aire; la mayoría está moldeada en ABS, ASA (estable a los rayos UV) o PC/ABS para mayor durabilidad exterior, con marco superior/exterior cromado (que requiere cavidad pulida como espejo) y rejilla negra mate/texturada (cavidad de grano VDI). Nuestros moldes de parrilla cuentan con desmolde de múltiples deslizadores para patrones de panal/rejilla (de 5 a 12 o más diapositivas), canal caliente de compuerta de válvula secuencial (SVG) para minimizar las líneas de soldadura en la superficie A visible, detalles de inserciones de logotipos y formación precisa de salientes de clip para un montaje a presión en el parachoques delantero y el faro.

Desde parrillas de riñón/barra horizontal de estilo de marca de lujo, parrillas de malla resistentes para todo terreno hasta inserciones de parrilla auxiliares inferiores, brindamos una revisión DFM completa y una simulación de Moldflow antes del corte de acero.

Especificaciones del molde de parrilla automotriz de plástico:

¡Haz que tu próximo proyecto de molde de plástico para parrilla para automóviles brille!

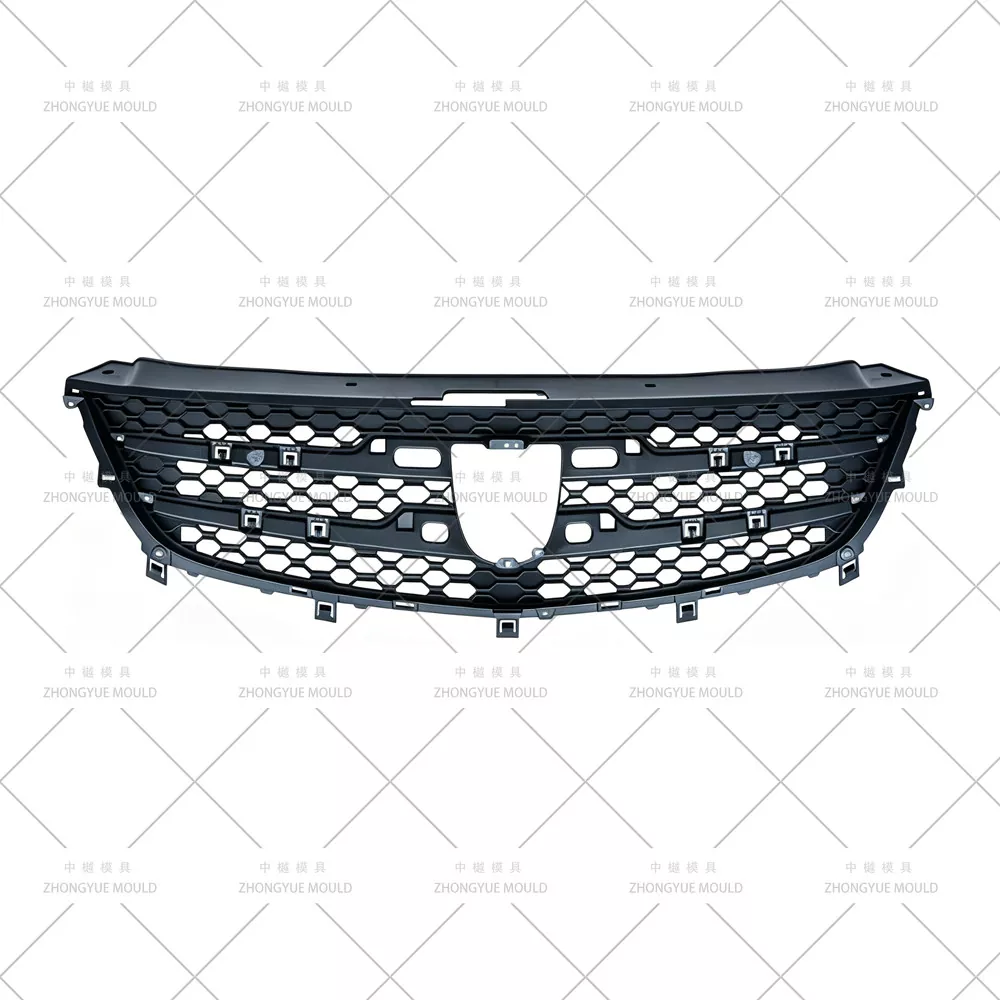

Piezas típicas de parrilla de automóvil/parrilla de radiador We Tool

Aspectos destacados clave de la ingeniería de moldes para moldes de parrillas para automóviles

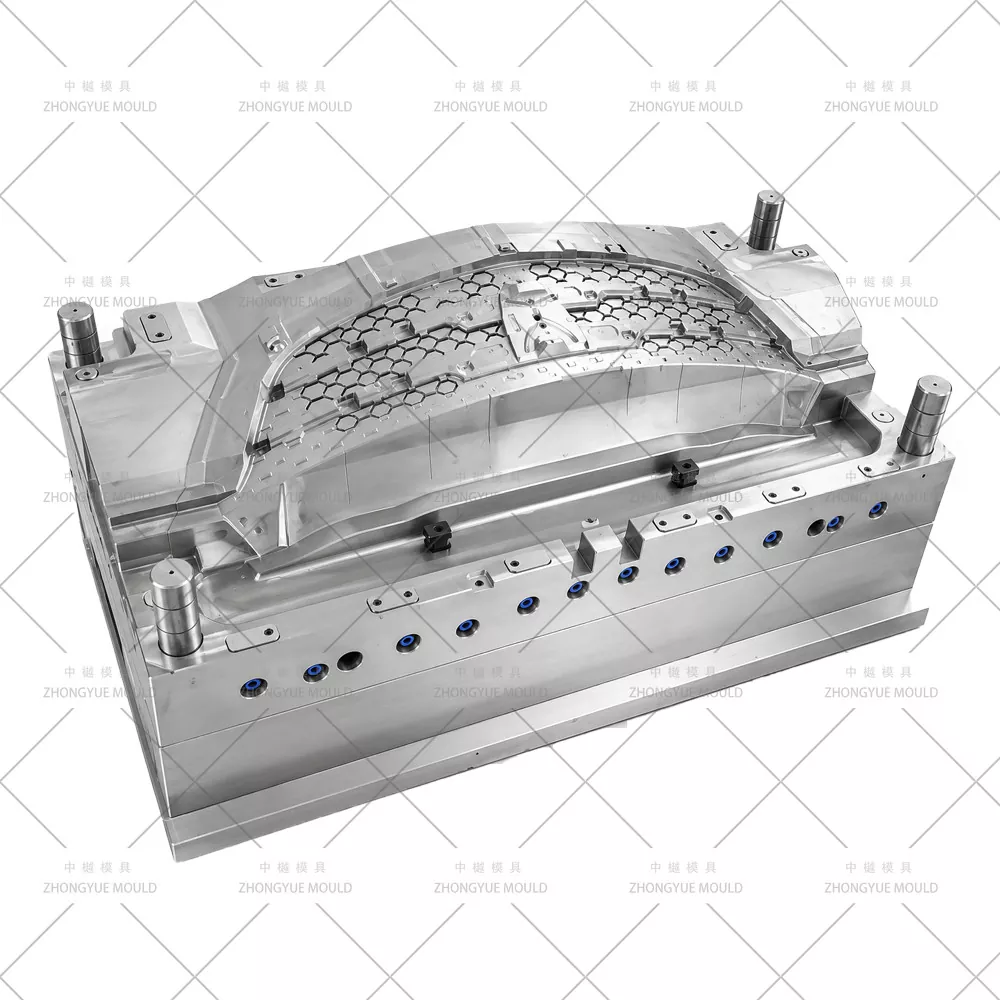

Desmoldeo de rejilla multideslizante/panal de abeja— 5 a 12+ toboganes o elevadores en ángulo para formar barras horizontales/verticales y malla hexagonal; ángulo de deslizamiento y carrera optimizados para evitar interferencias; Guías nitruradas H13 o SKD61 para resistencia al desgaste contra cortes de barras delgadas.

Sistema de canal caliente de compuerta de válvula secuencial (SVG)— YUDO / SYNVENTIVE / Mold-Master; el llenado por etapas empuja las líneas de soldadura hacia la brida oculta o la cara posterior; evita marcas de flujo en la superficie vista texturizada o cromada.

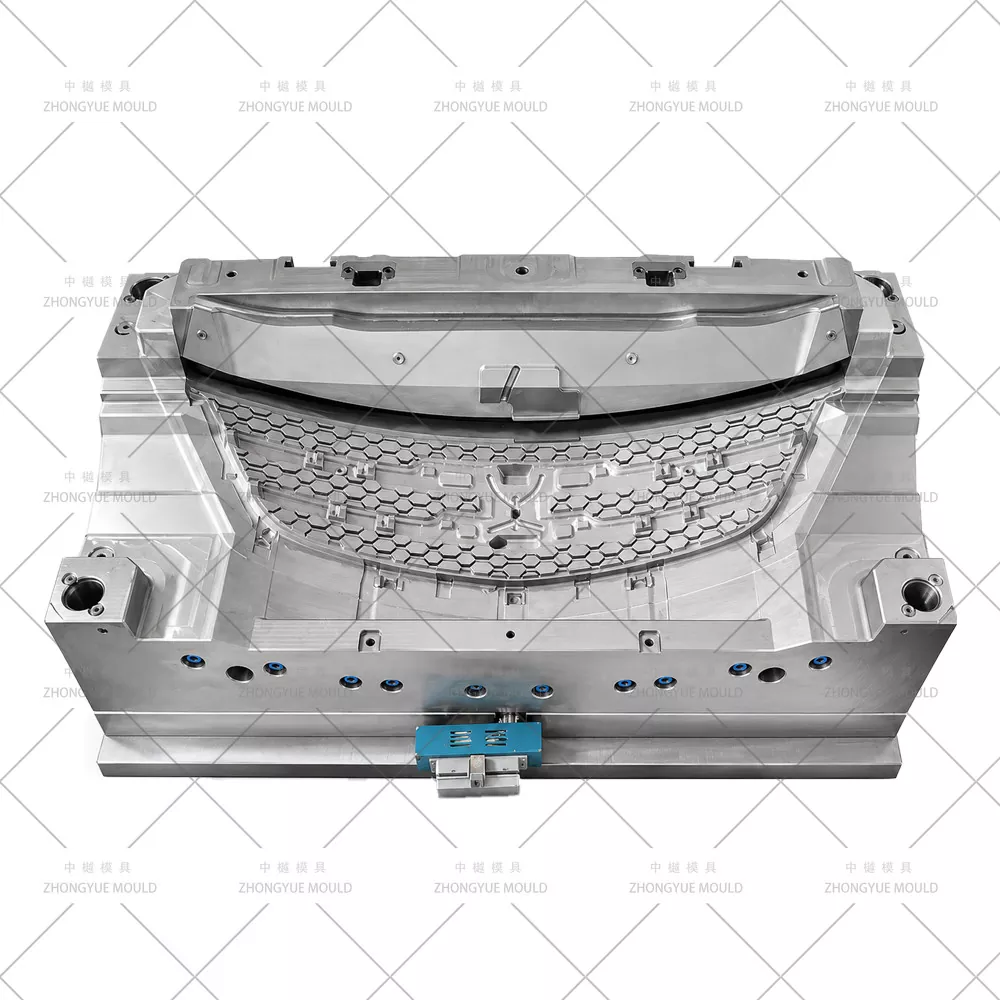

Acabado de superficie dual en un solo molde— Zona del marco cromado: pulido espejo S136 (SPI A1/A2); zona de rejilla: cuero VDI 27–36/grano mate (Mold-Tech, YS) grabado directamente en la cavidad; Inserción de logotipo intercambiable para el emblema de la marca.

Compensación de contracción para ABS/ASA— contracción del ABS ~0,4–0,7%; ASA similar ~0,5–0,7%; Dimensionamiento de cavidades verificado por Moldflow, especialmente en elementos de barras largas propensos a deformarse.

Submarino oculto/Puerta de borde en cara no visible— Vestigio de la puerta oculto en el reborde posterior o en el saliente interior; opción de canal frío para el mercado de repuestos de bajo volumen; Compuerta directa con caída en caliente cuando corresponda.

Opción de cavidad de espejo 1+1 (L+R para rejillas inferiores/insertadas simétricas)— Diseño de corredor equilibrado/caída caliente; La rejilla superior principal suele ser de una sola cavidad debido a la asimetría o al diseño específico de la marca.

Nuestro proceso de validación y fabricación de moldes

Inicio del proyecto y revisión de DFM— Analizar el espesor de la barra de la rejilla (normalmente entre 2,0 y 3,5 mm), el ángulo de salida en los ángulos deslizantes, la línea de separación del marco cromado frente a la rejilla, la viabilidad de la compuerta y la expulsión; sugerir mejoras para evitar líneas de soldadura y marcas de hundimiento.

Simulación de flujo de molde (Moldflow)— Patrón de relleno, posición de la línea de soldadura (empujada hacia la brida oculta/posterior), fuerza de sujeción, uniformidad de enfriamiento y deformación prevista para elementos de barra larga.

Aprobación de diseño de moldes 3D— Ensamblaje completo con diseño de enfriamiento, equilibrio de canal caliente SVG, detalle de deslizador/elevador múltiple con verificación de interferencias, zona de textura y definición de zona de pulido tipo espejo.

Mecanizado de precisión— Desbaste/acabado CNC de alta velocidad, perforación profunda para refrigeración, electroerosión Sodick/Charmilles para detalles finos de rejilla y grabado de texturas; Rectificado de forma deslizante.

Prueba y corrección T1— Ejecutar en máquina interna; Suministre video de prueba + informe dimensional de CMM + piezas de muestra para su aprobación.

Embalaje final y envío— Estuche libre de fumigación, manual de operación del molde, lista de repuestos (resortes deslizantes adicionales, pasadores eyectores), tratamiento térmico y certificados de acero.

¿Por qué elegir ZHONGYUE MOLD para su molde de parrilla automotriz?

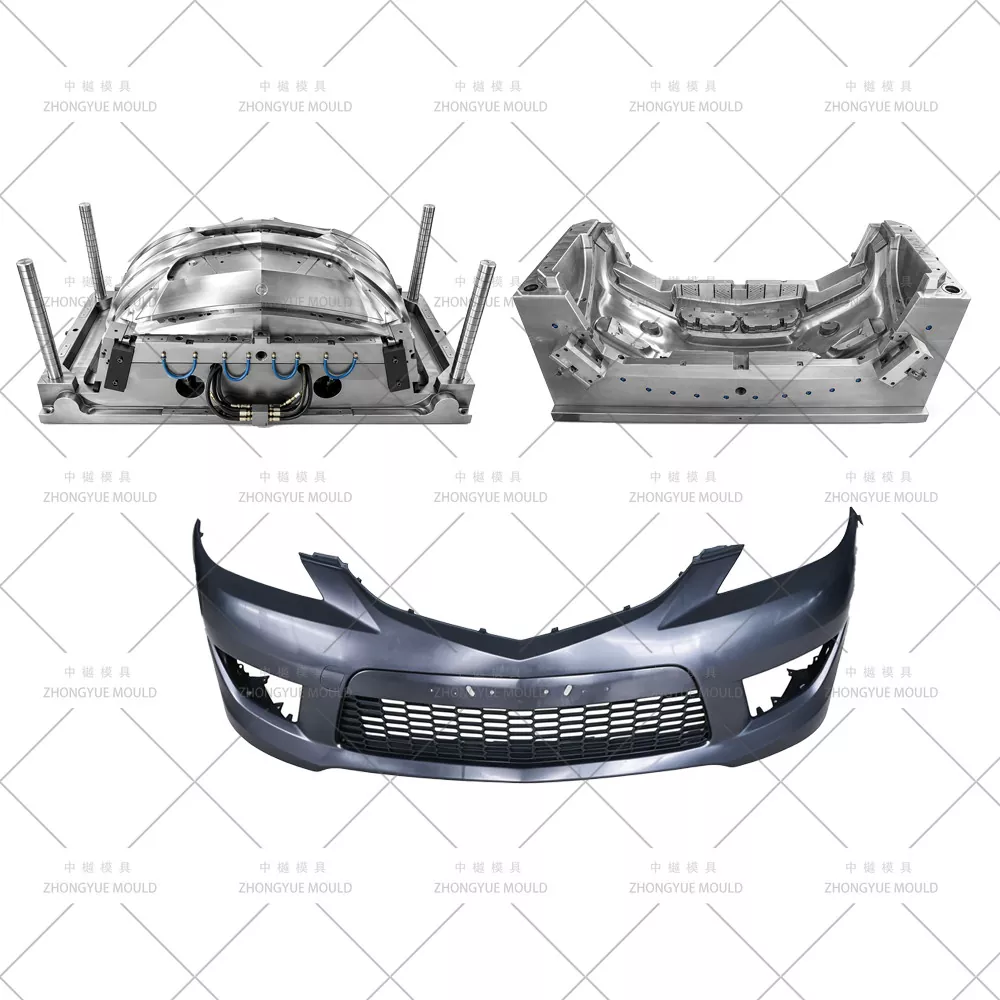

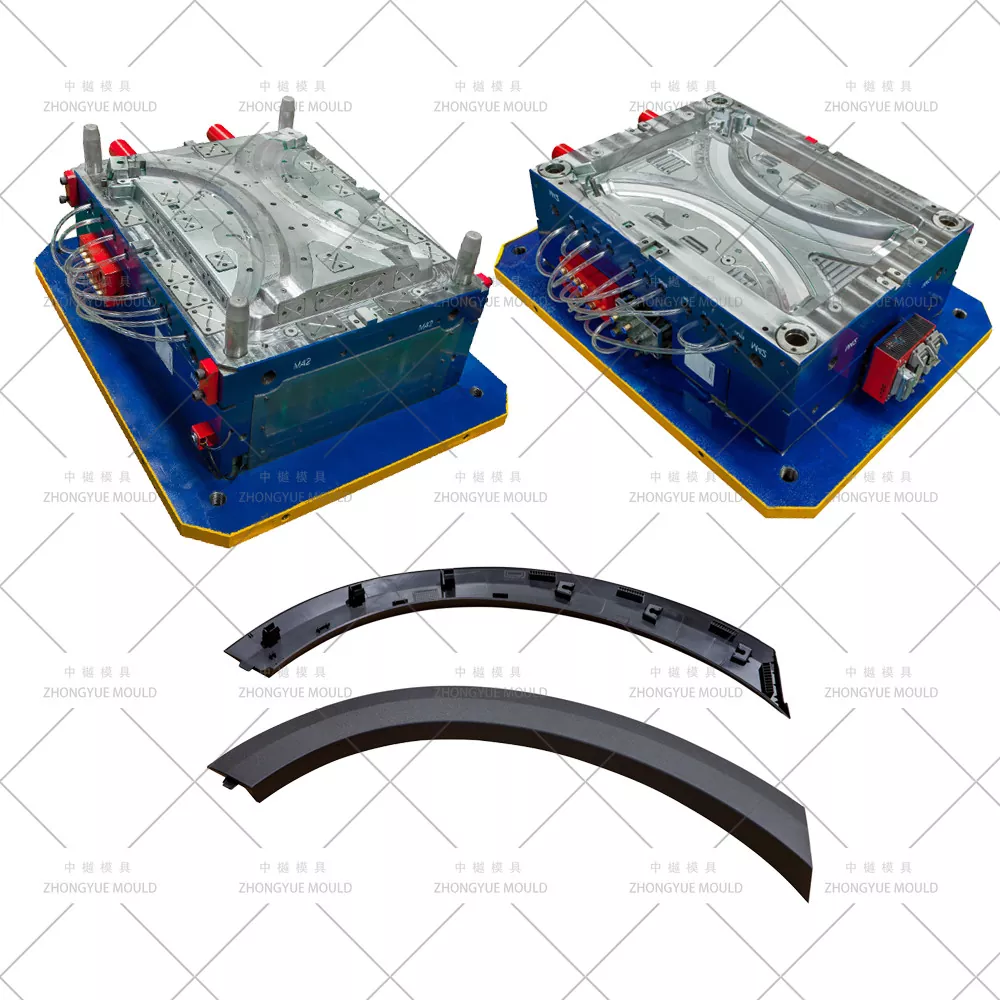

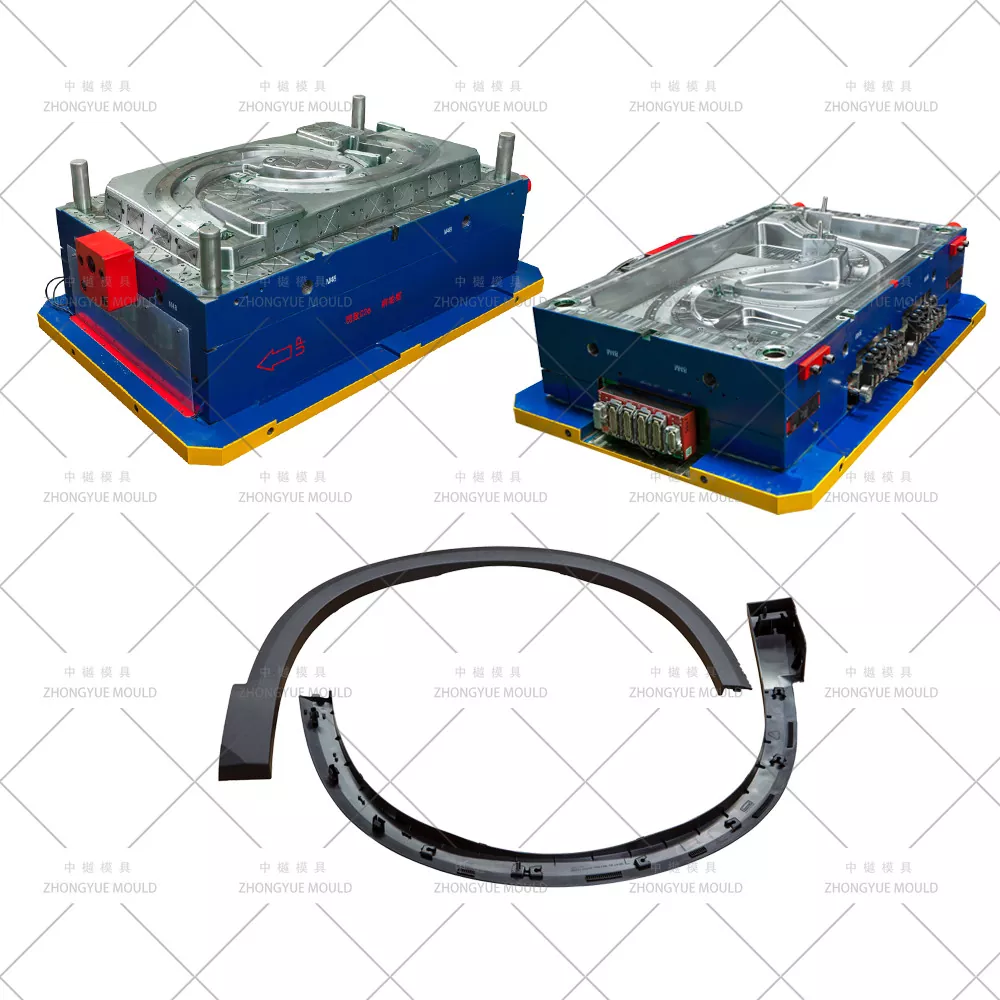

Experiencia en moldes exteriores automotrices— Moldes para parachoques, guardabarros, parrilla y molduras construidos internamente con CNC de gran formato con capacidad de 5 ejes

Informe interno de DFM y Moldflow— Identificar riesgos de llenado/deformación/hundimiento y optimizar antes del corte de acero; comprobar el espacio/ajuste al ras con el parachoques y el faro

Experiencia en canales calientes SVG y multideslizadores— Desmoldeo de rejilla alveolar, canal caliente de marca (YUDO/SYNVENTIVE/Mold-Master) con soporte de ajuste

Control de calidad estricto y progreso transparente— Fotografías de mecanizado semanales, inspección de CMM, aprobación de muestra T1 antes del envío

Experiencia Exportadora— Moldes enviados a Europa, América del Norte, América del Sur y Sudeste Asiático.

Garantía de molde de 1 año + suministro de repuestos (correas, resortes, pasadores)

Preguntas frecuentes

P: ¿Pueden fabricar tanto la parrilla superior principal como las inserciones de la parrilla del parachoques inferior, posiblemente como un molde familiar?

R: Las rejillas asimétricas principales suelen ser de una sola cavidad. Los insertos inferiores o rejillas antiniebla, si tienen un tamaño/ciclo similar, se pueden diseñar como molde 1+1 o familiar (2+2 cavidades). Le asesoramos en función de su volumen anual y tamaño de prensa.

P: ¿Qué canal caliente recomienda para los moldes de rejilla?

R: Se recomienda encarecidamente el canal caliente de compuerta de válvula secuencial (SVG) para rejillas ABS/ASA: le permite controlar la secuencia de llenado para empujar las líneas de soldadura a áreas no visibles y reducir las marcas de flujo, especialmente importante para superficies texturizadas o cromadas.

P: ¿Se puede lograr un pulido tipo espejo para el marco cromado Y el grano mate para la rejilla en un solo molde?

R: Sí. Usamos una cavidad pulida S136 para la zona del marco cromado (SPI A1/A2) y una cavidad texturizada 718H/2738HH para la rejilla (VDI 27–36 o patrón Mold-Tech), con una línea divisoria clara entre las zonas.

P: ¿Qué necesita para una cotización?

R: Modelo de pieza 3D (STP/IGS/X_T), material objetivo (ABS / ASA / PC+ABS), volumen anual/preferencia de cavitación, datos de la platina de su máquina de inyección, especificaciones de acabado de superficie (espejo/estándar de grano/requisito de logotipo).

Solicite una cotización para su molde de parrilla automotriz

Envíe su modelo 3D de reja (STEP/IGS/X_T) y requisitos del proyecto. ZHONGYUE MOLD proporcionará un informe DFM gratuito + un resumen del flujo del molde + una cotización formal dentro de las 24 a 48 horas hábiles.
