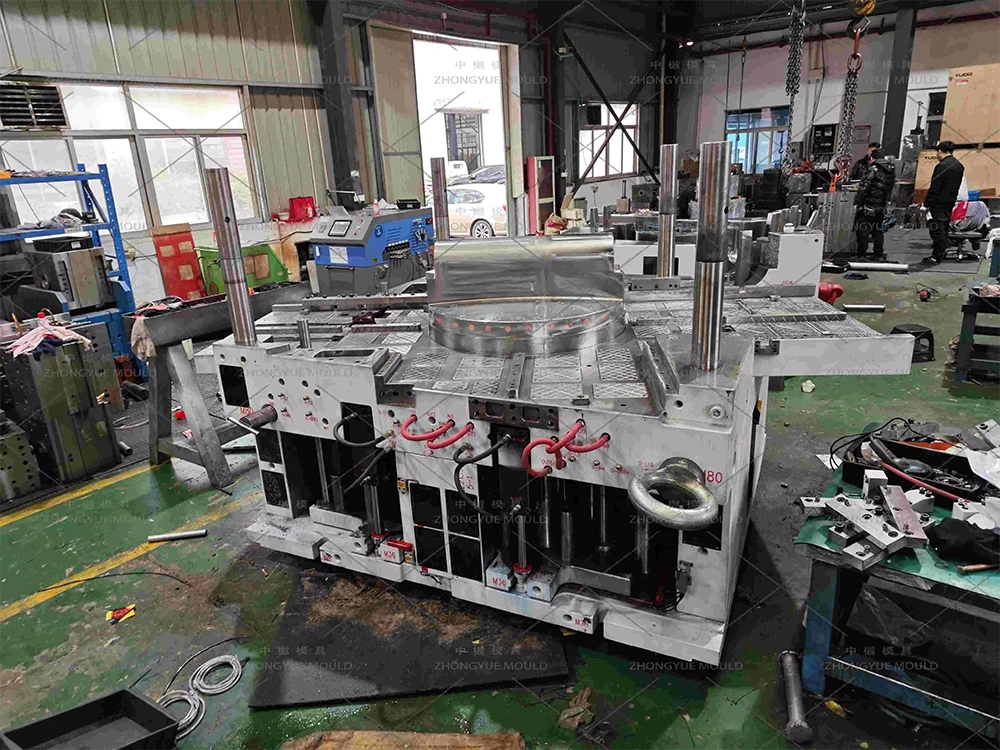

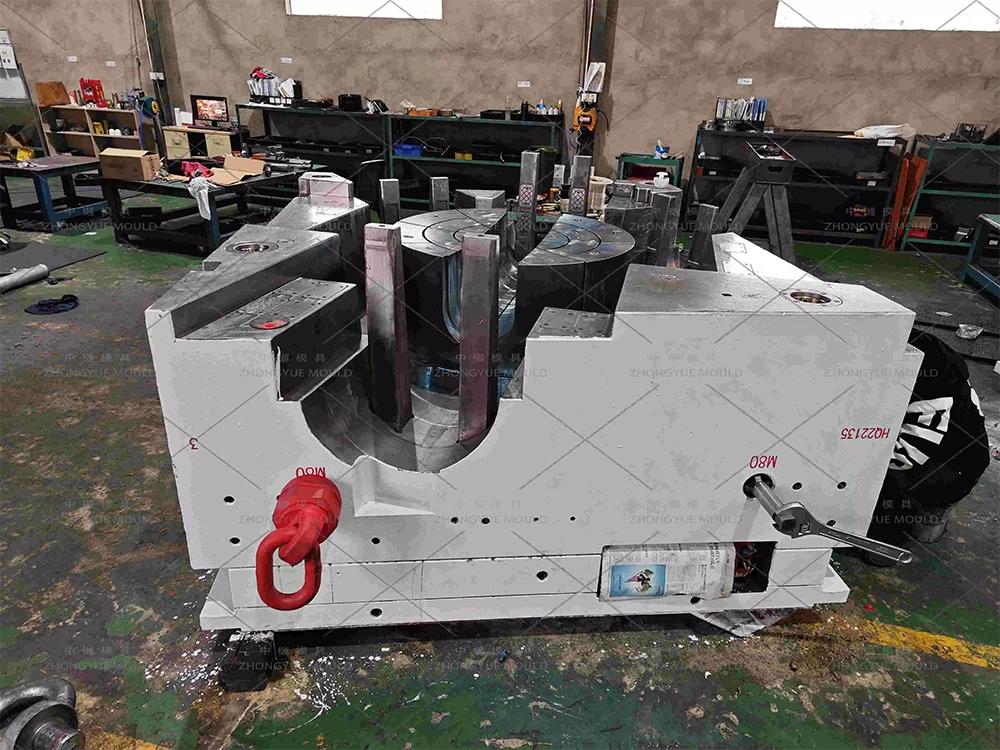

Molde base de 4 vías de plástico PP DN1000 para boca de inspección

Molde base de 4 vías de boca de inspección de plástico PP DN1000 - Molde base de cámara de inspección de ZHONGYUE MOLD

Las redes subterráneas de drenaje y alcantarillado dependen de cámaras de inspección de plástico para el acceso, la limpieza y el mantenimiento. El componente más crítico es la base de la boca de acceso, generalmente una base moldeada de PP o PE de gran diámetro con bancada (canal de flujo) y aberturas de entrada/salida para conectar tuberías de aguas residuales DN150–DN600.

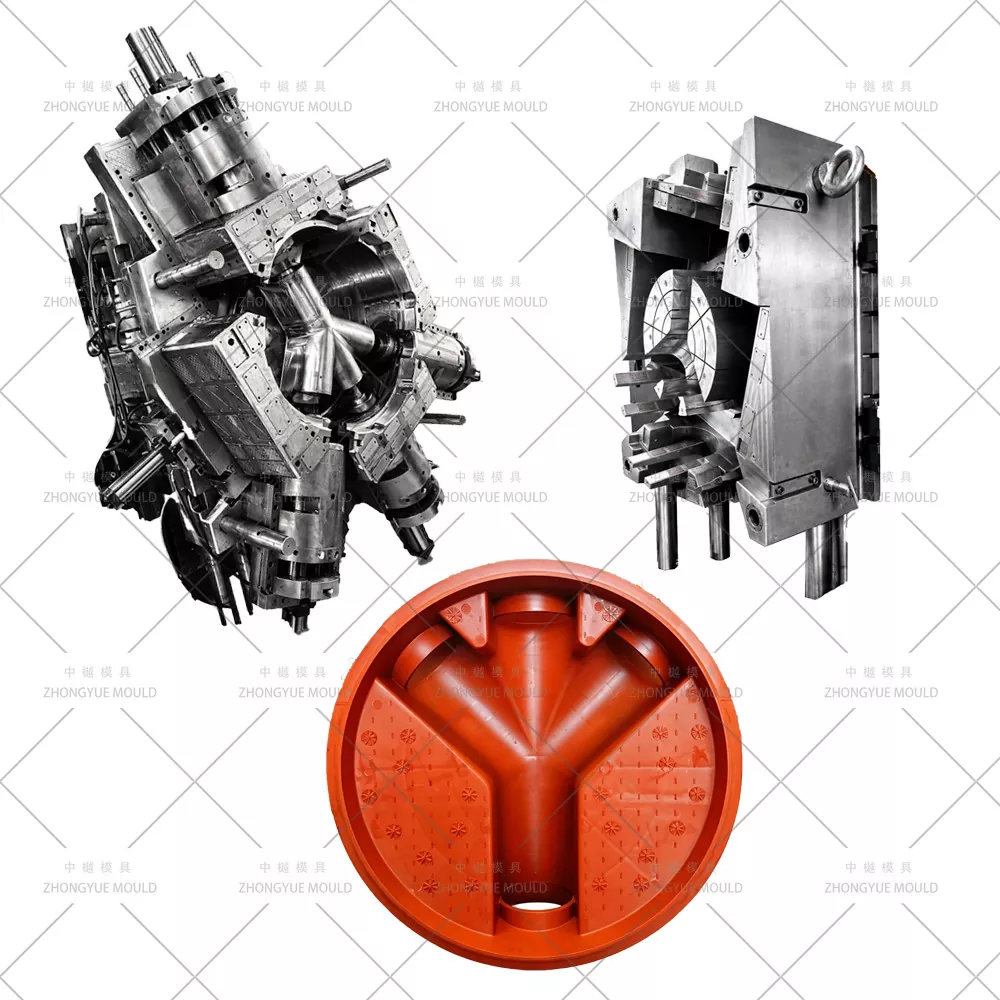

Un molde de base de 4 vías para boca de inspección de plástico PP DN1000 es una herramienta de inyección grande y de precisión que forma una base de diámetro interno de Ø1000 mm con cuatro tomas de tubería direccionales, bancos moldeados integralmente y estructuras de nervaduras profundas. En ZHONGYUE MOLD (Huangyan, Taizhou, China), tenemos amplia experiencia en el diseño y construcción de moldes de base de cámara de pozo para PP (contracción ~1,6–1,8%), con extracción hidráulica de núcleos en los 4 lados, enfriamiento de cavidad profunda y construcción de bloque de inserción reforzada para garantizar precisión dimensional y una larga vida útil del molde.

Especificaciones del molde de boca de plástico:

Especificaciones técnicas típicas: molde de base de pozo de 4 vías PP DN1000

¡Haz que tu próximo proyecto de moldes de plástico para alcantarillas brille!

¿Qué es una Base de Registro de 4 Vías PP DN1000?

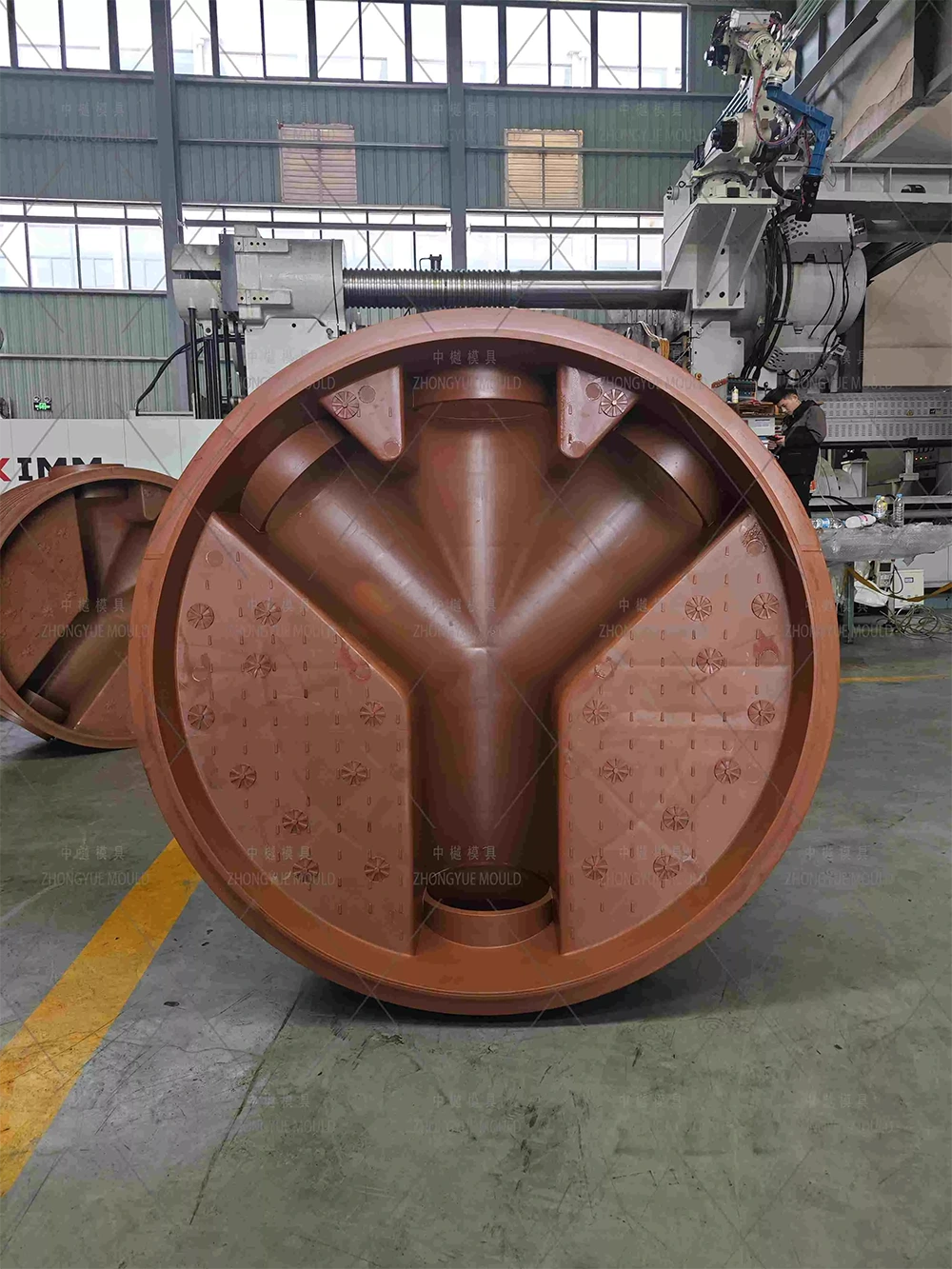

Diámetro de la base: Ø interior 1000 mm (Ø exterior normalmente ~1140–1200 mm dependiendo del espesor de la pared)

Configuración: 4 vías = 1 entrada + 1 salida (opuesta) + 2 ramas laterales (pueden ser enchufes ciegos en el sitio); Los enchufes cumplen con las normas EN 13598-2 / DIN 19535.

Tamaños de casquillos de tubería: normalmente DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 configurables mediante anillos de inserción intercambiables

Material: Polipropileno (PP) virgen o reciclado: resistente a productos químicos, liviano y de larga vida útil (>50 años bajo tierra)

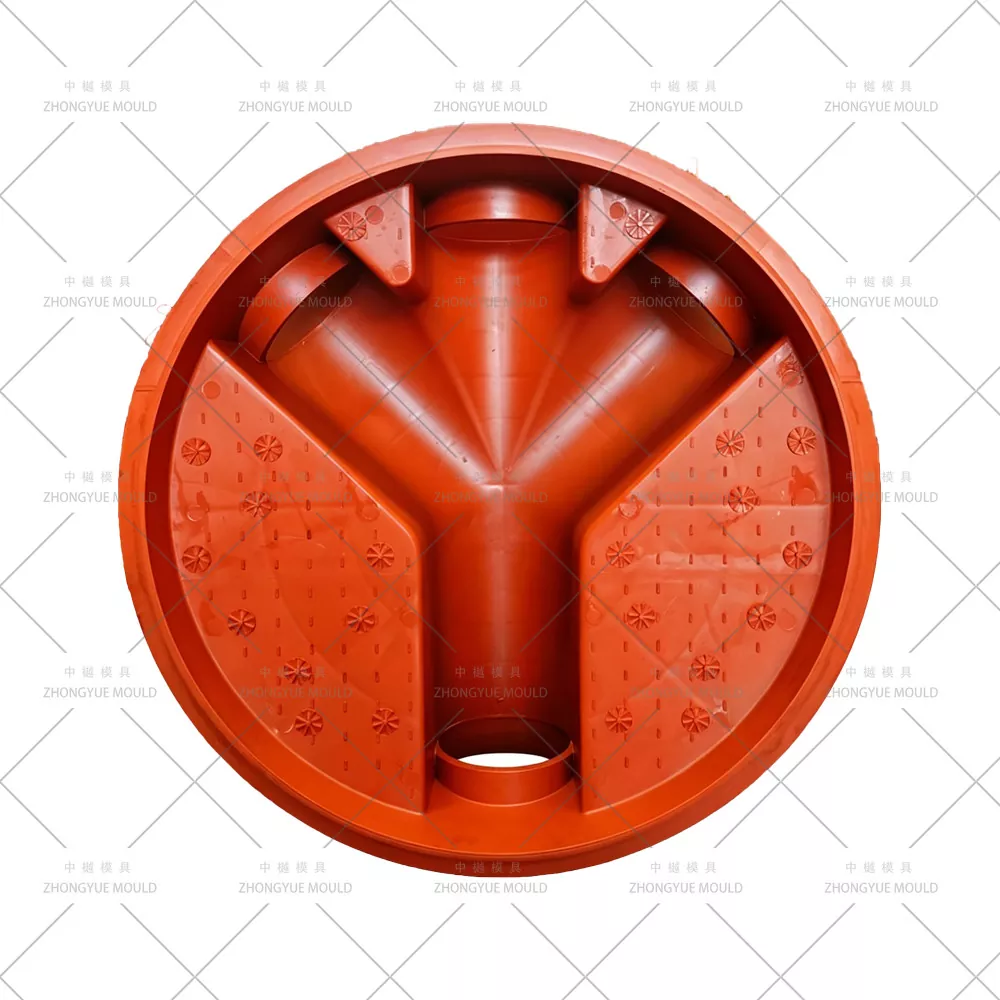

Banco: canal de flujo moldeado (sumidero/banco) para dirigir el efluente hacia la salida; puede ser de radio suave o banco plano según el diseño.

Cómo ZHONGYUE diseña un molde para base de pozo de alta calidad

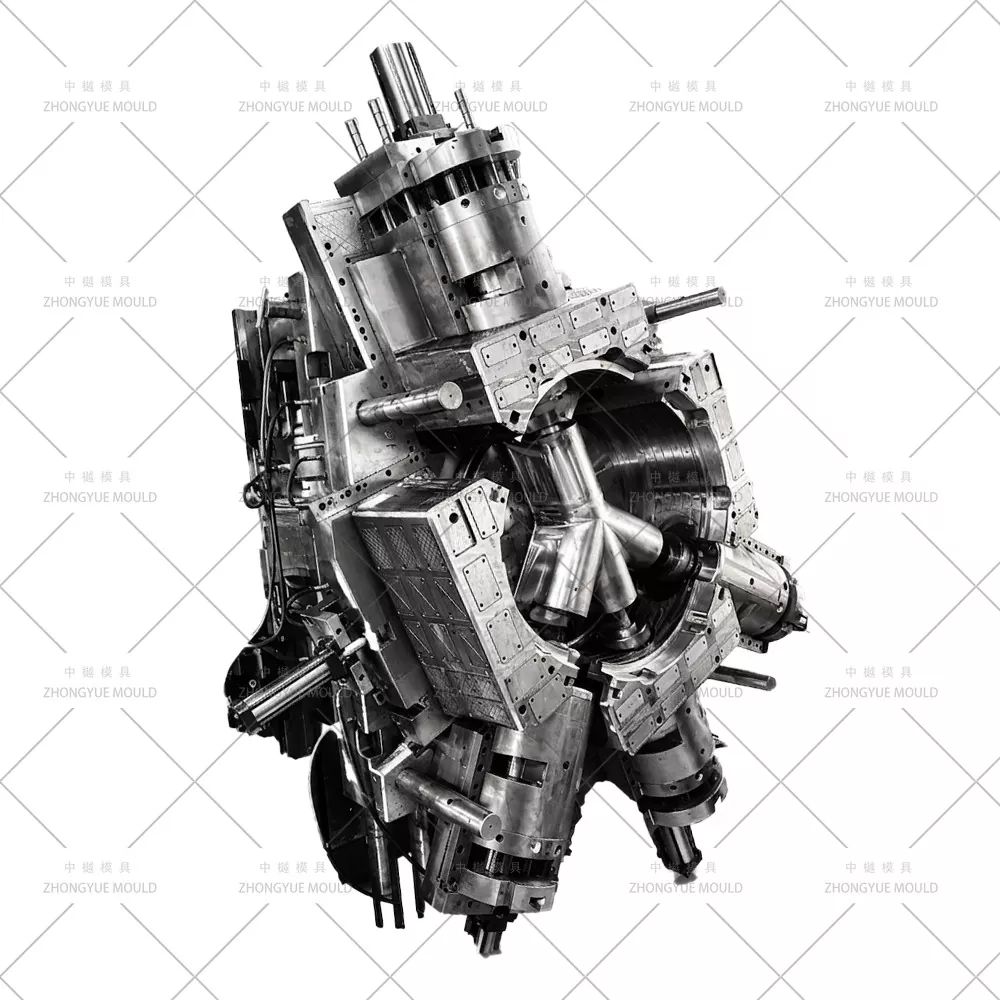

① Extracción de núcleos hidráulica de 4 lados para casquillos de tubería

La característica definitoria de un molde base de 4 vías para boca de inspección de plástico PP DN1000 son cuatro núcleos laterales grandes que forman los casquillos/campanas de la tubería.

Cada núcleo de casquillo es accionado por cilindros hidráulicos independientes (o elevadores de ángulo grande para casquillos poco profundos), con interruptores de límite de seguridad con interbloqueo que evitan el cierre del molde si algún núcleo no se retrae o avanza por completo.

Los ángulos de salida del casquillo se calculan con precisión (normalmente 1°–2°) con pasadores/manguitos centrales cromados para una extracción suave y una larga vida útil.

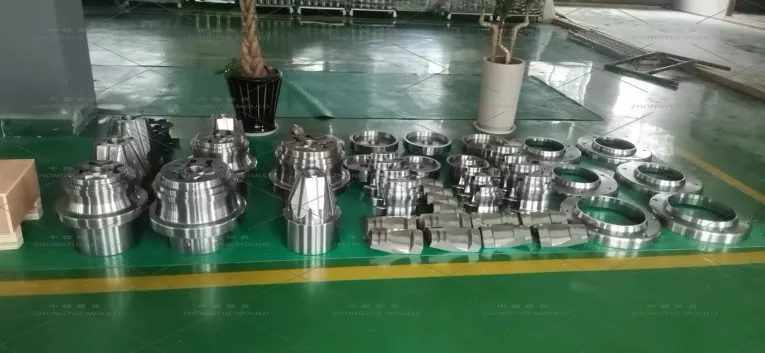

Los anillos de inserción intercambiables permiten diferentes diámetros de tubería (DN150–DN600) sin tener que volver a mecanizar todo el núcleo, lo que supone un ahorro de costes para los proveedores de sistemas de cámara.

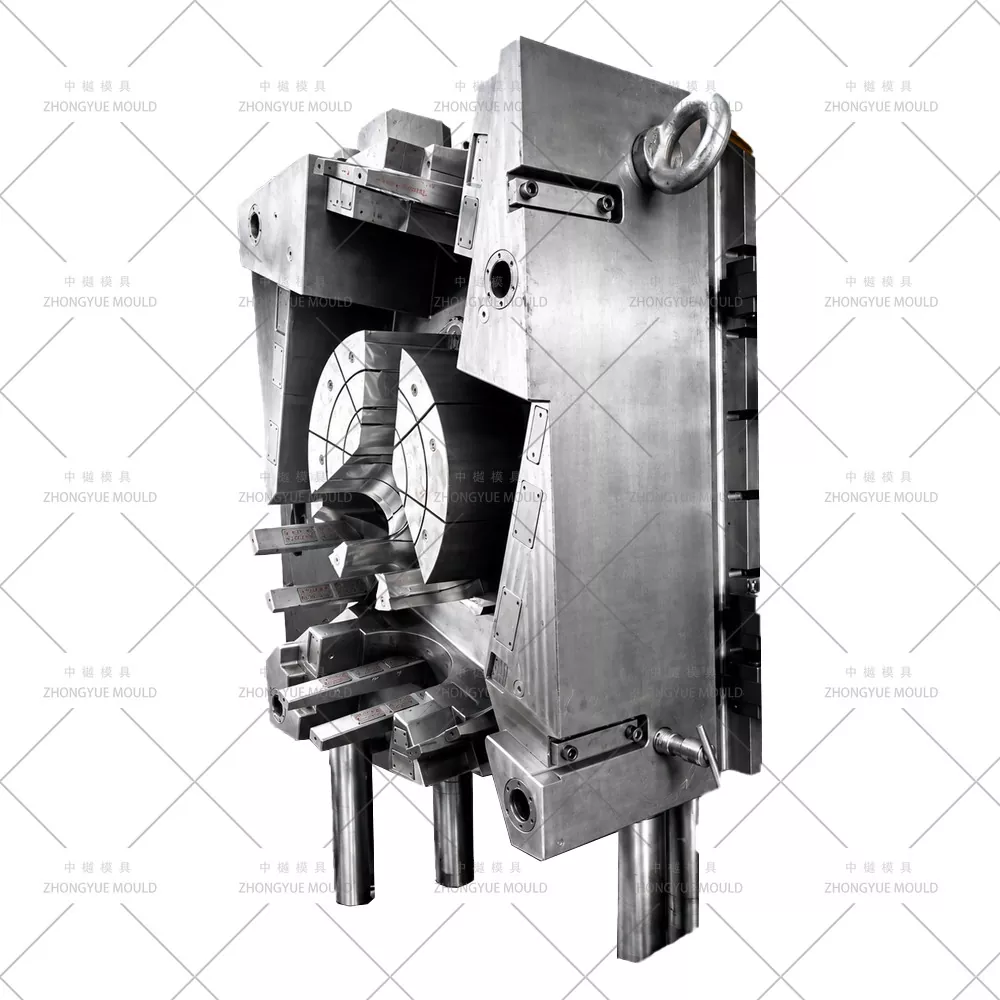

② Enfriamiento de cavidad profunda y construcción de bloque de inserción

Las bases de los pozos tienen paredes gruesas (8 a 15 mm) y embutición profunda; el enfriamiento es fundamental para la duración del ciclo (normalmente de 120 a 200 segundos).

Núcleo: Deflectores perforados profundamente + tubos burbujeadores que llegan hasta el fondo del núcleo profundo para un enfriamiento uniforme.

Cavidad (cubierta exterior): Líneas de agua conectadas en serie con espacio adecuado; Inserciones de BeCu (cobre berilio) en áreas gruesas de costillas/bancos para reducir los puntos calientes.

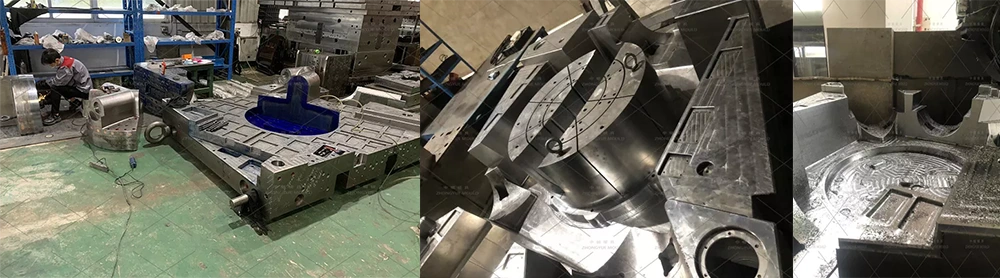

Cuerpo del molde dividido en bloques de insertos mecanizados con precisión para procesamiento paralelo CNC/EDM → ~40% menos tiempo de entrega, mantenimiento/reemplazo futuro más fácil.

③ Selección de acero: durabilidad para herramientas de gran formato

④ Eyección y detalles del banco

Placa eyectora grande con más de 30 a 60 pasadores/manguitos eyectores colocados debajo de las nervaduras del banco y la brida periférica.

Anillo extractor opcional para expulsión de brida superior de gran diámetro.

La superficie del banco moldeada está pulida/con textura controlada según los estándares EN para el rendimiento del flujo.

⑤ Corredor y puerta

Normalmente, bebedero lateral simple o doble + compuerta de ventilador/compuerta de superposición debido a la gran parte; algunos diseños utilizan una boquilla caliente (compuerta de válvula secuencial) para equilibrar el llenado de múltiples compuertas en bases muy grandes.

Pozo frío y respiraderos de desgasificación diseñados a lo largo de la línea de separación y los extremos del banco para evitar marcas de quemaduras en huecos profundos.

Aplicaciones típicas

Alcantarillado Municipal y Drenaje Pluvial: Cámaras de inspección DN1000 para desarrollos residenciales/comerciales

Drenaje industrial y en carreteras: con adaptadores de cubierta de alta resistencia, compatible con tapas de registro D400/F900

Plantas de Tratamiento de Aguas Residuales: Cámaras de acceso a estaciones de bombeo y tanques de sedimentación

Sistemas de recolección de agua de lluvia: como pozo de captura / base de sedimentación antes de la filtración

Compatible con EN 13598-2, DIN 19535 y las principales especificaciones municipales cuando se produce con material PP certificado.

¿Por qué ZHONGYUE MOLD para su molde de base de pozo?

Experiencia comprobada en cavidades grandes: bases de pozos (Ø315–Ø1200), ejes, conos y marcos de cubierta suministrados a Europa, el mar y Medio Oriente.

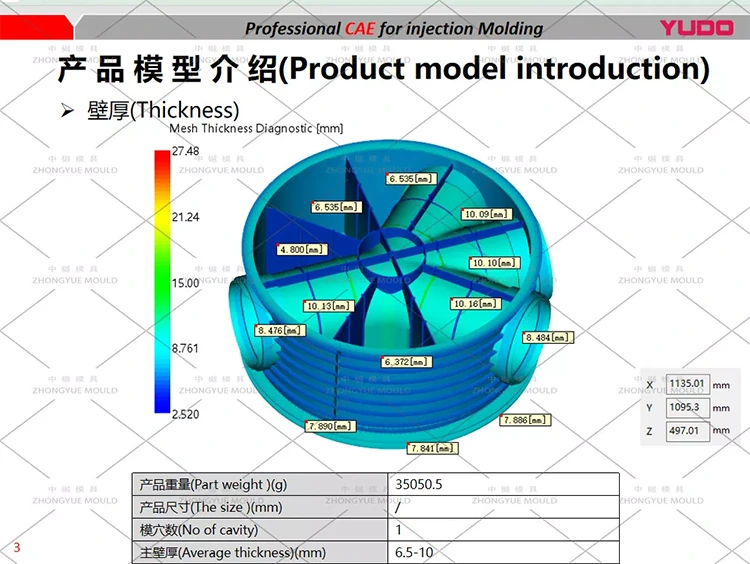

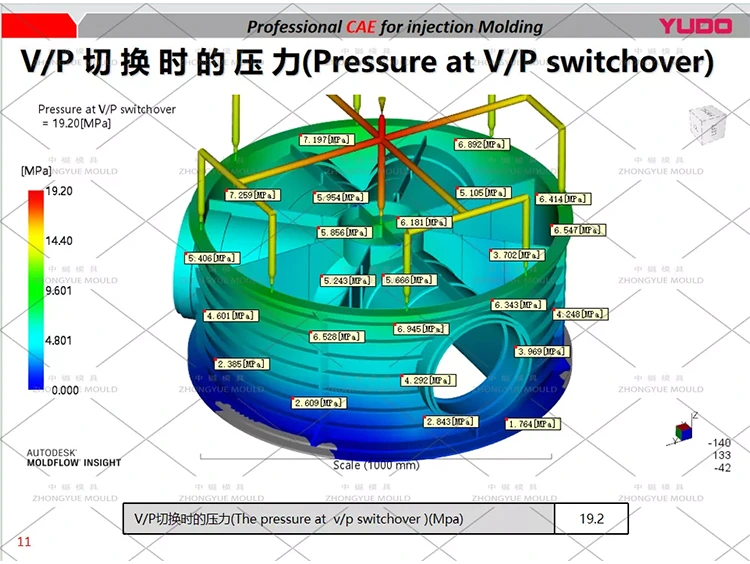

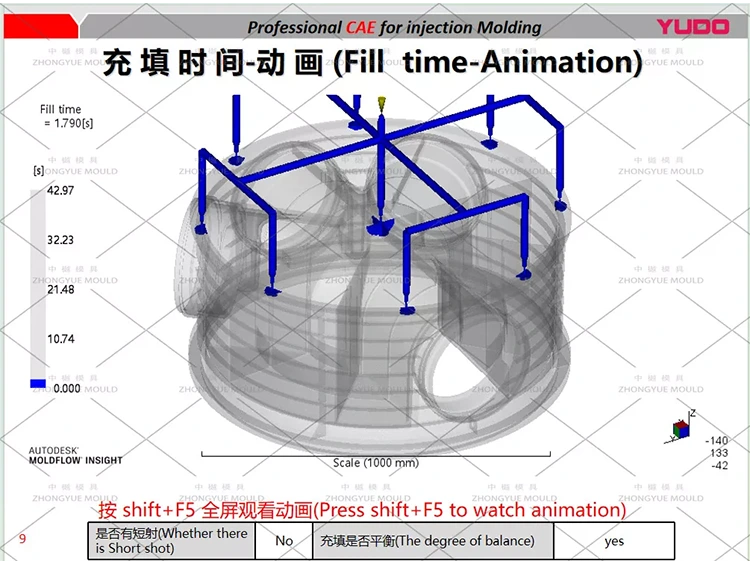

Moldflow y DFM antes del corte de acero: valide el patrón de relleno, el riesgo de marcas de hundimiento y la uniformidad del enfriamiento antes del mecanizado.

Mecanizado paralelo con inserto y bloque: reduce el tiempo de entrega en aproximadamente un 40 %; simplifica la futura renovación de secciones de núcleo/cavidad desgastadas.

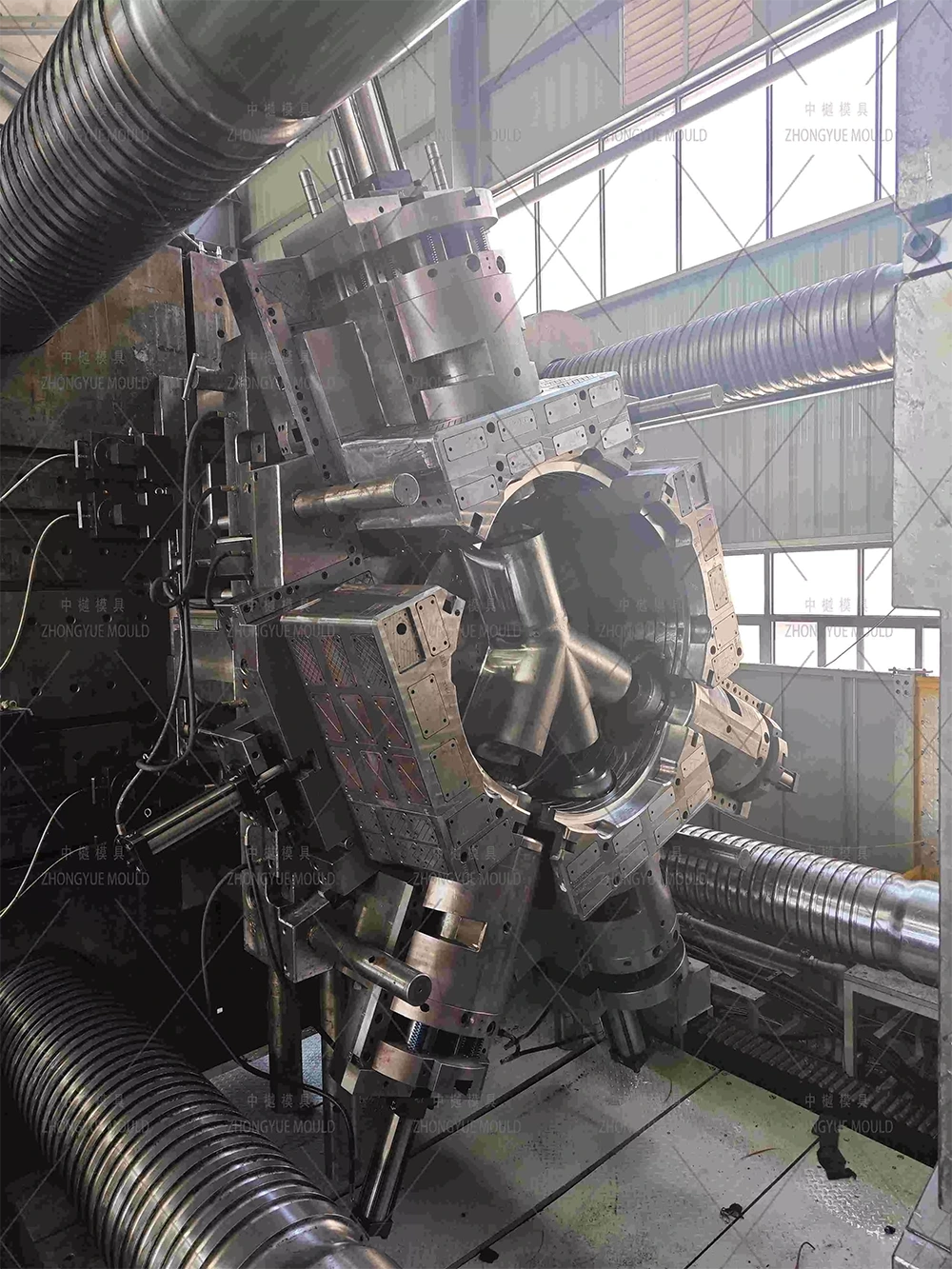

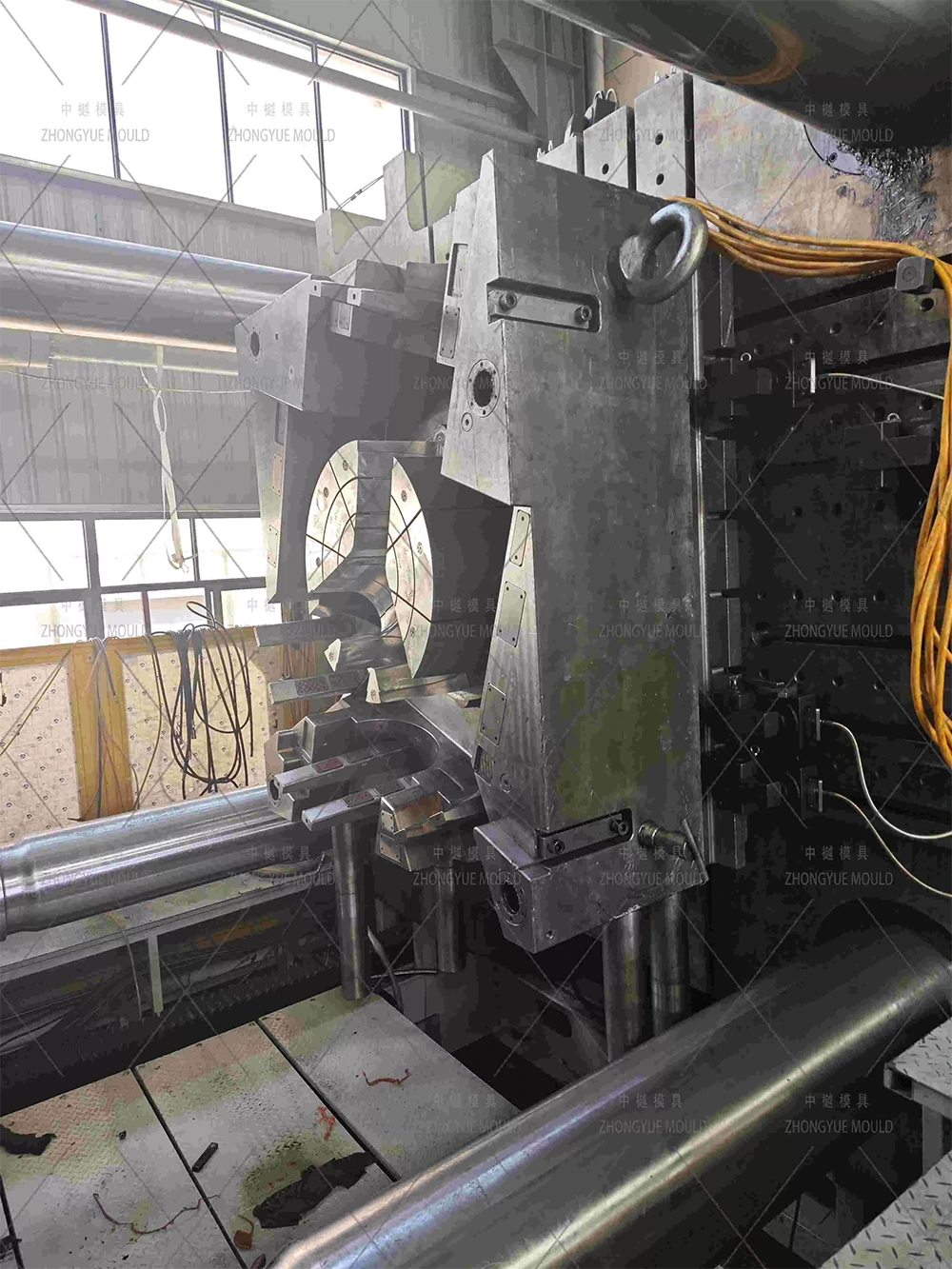

Paquete completo de control de calidad: inspección CMM, certificados de acero, video de prueba T0 + informe dimensional de muestra antes del envío.

Repuestos y soporte: sellos adicionales, bandas calefactoras (si se usa boquilla caliente), mangueras hidráulicas, anillos de inserción de casquillo; solución de problemas remota.
