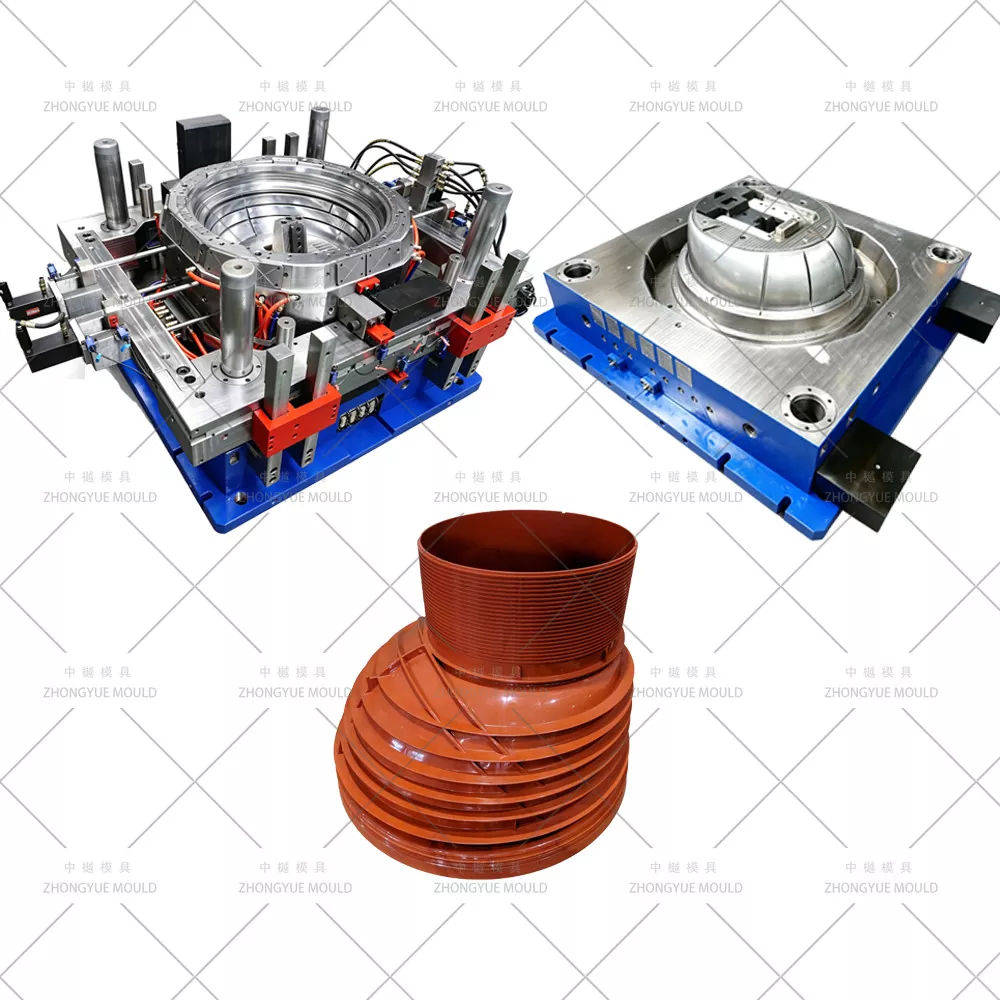

Molde de cono de boca de plástico PP DN1000

En un sistema completo de cámara de inspección de plástico, el cono de reducción/adaptador cónico conecta el eje de gran diámetro (Ø1000 mm) a la abertura de la cubierta de acceso más pequeña (normalmente Ø600 mm, Ø450 mm o Ø315 mm). Reduce el cuello de la cámara al tamaño de una tapa de registro estándar mientras mantiene la integridad estructural y el rendimiento hermético.

El molde de cono de pozo de plástico PP DN1000 es la herramienta de inyección de precisión que forma este componente cónico de polipropileno (PP), completo con ranuras superiores/inferiores para juntas de EPDM, nervaduras de refuerzo verticales internas/externas y casquillos de peldaños de escalera antideslizantes (opcional). En ZHONGYUE MOLD (Huangyan, Taizhou, China), diseñamos moldes cónicos con construcción de cavidad dividida (hanched), enfriamiento del núcleo con deflectores profundos con inserciones de BeCu y compensación de contracción de PP (1,6–1,8%), lo que produce conos que cumplen con las normas EN 13598-2/DIN.

Especificaciones del molde de boca de plástico:

Especificaciones técnicas típicas: molde de cono de registro PP DN1000

¡Haz que tu próximo proyecto de moldes de plástico para alcantarillas brille!

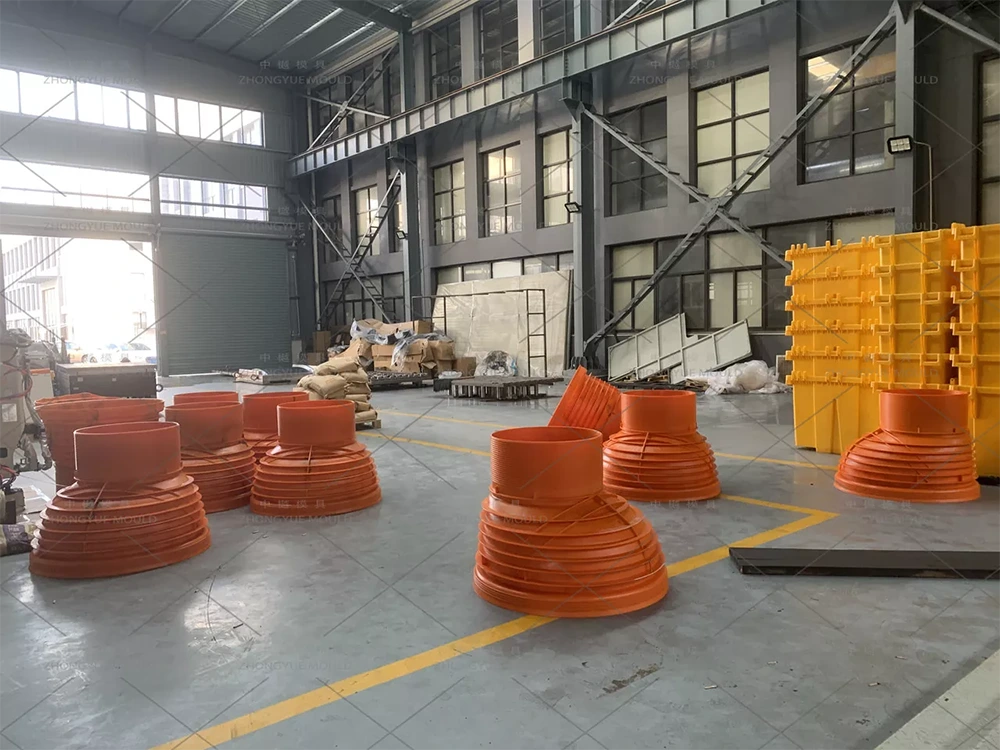

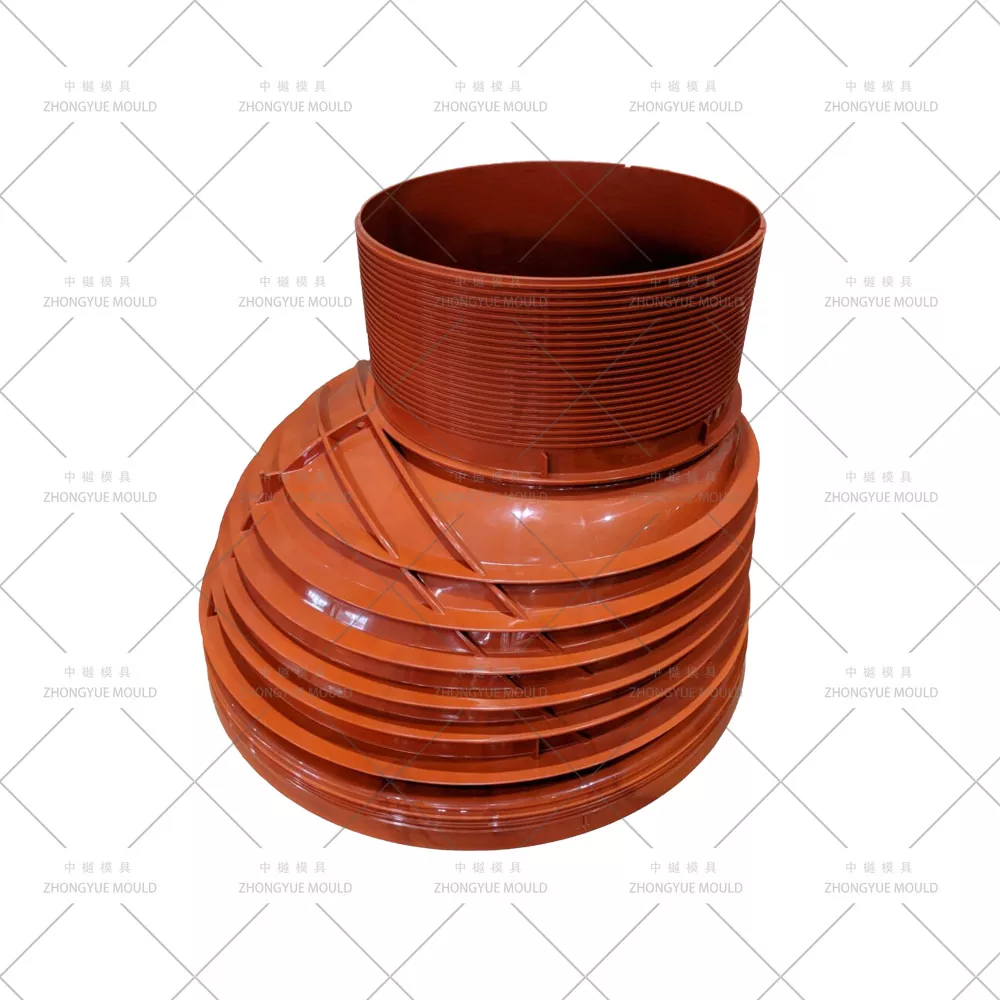

¿Qué es un Cono Reductor de Pozo PP DN1000?

Parámetro	Especificación típica
Abertura superior (zócalo superior)	Ø1000 mm interno (coincide con eje/extensión exterior)
Abertura inferior (espiga/enchufe inferior)	Ø600 mm / Ø450 mm / Ø315 mm (personalizable)
Altura	250 mm / 500 mm / 750 mm (más común: 500 mm)
Espesor de la pared	6–10 mm (opción reforzada con nervaduras disponible)
Material	Polipropileno (PP) virgen o reciclado, MFI 2–6
Tipo de junta	Espiga y casquillo con sellos de doble labio EPDM
Características	Nervios de refuerzo verticales, soportes de peldaños de escalera moldeados opcionales, textura antideslizante en la superficie exterior

Los conos suelen tener paredes lisas con nervaduras externas para resistir el pandeo cuando están enterrados.

Cómo ZHONGYUE diseña un molde de cono de pozo de plástico PP DN1000 de alta calidad

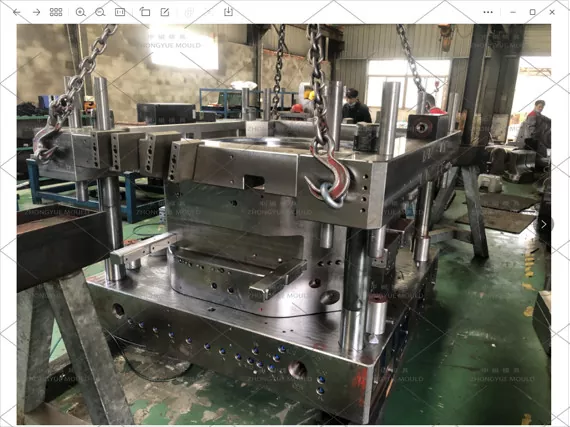

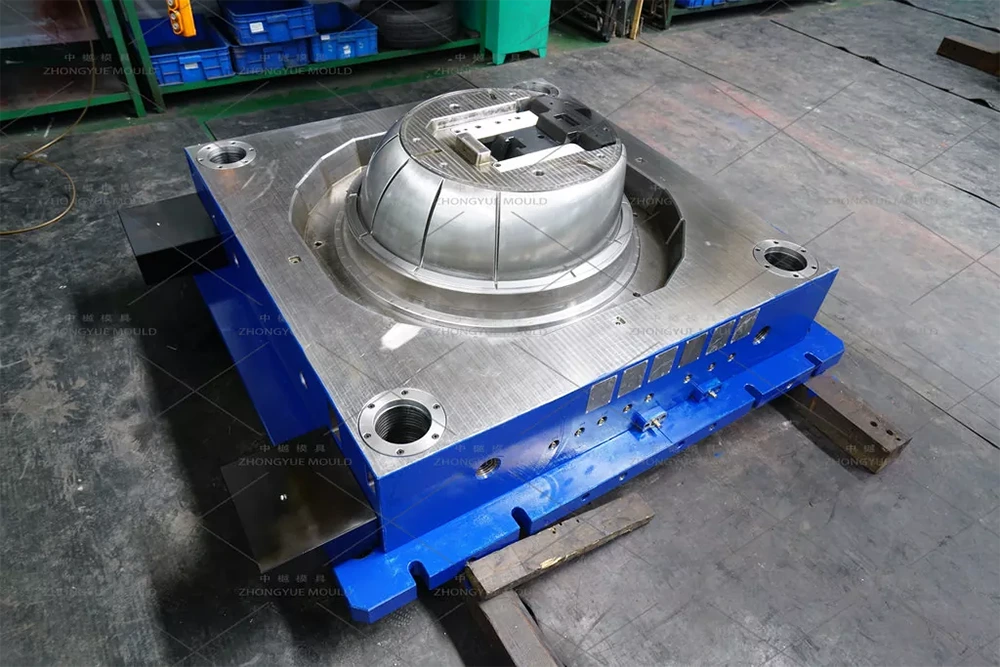

① Cavidad dividida (molde adosado/dos mitades) para geometría cónica

El cono cónico evita el desprendimiento axial de un núcleo/cavidad sólido. Nuestros moldes de cono utilizan:

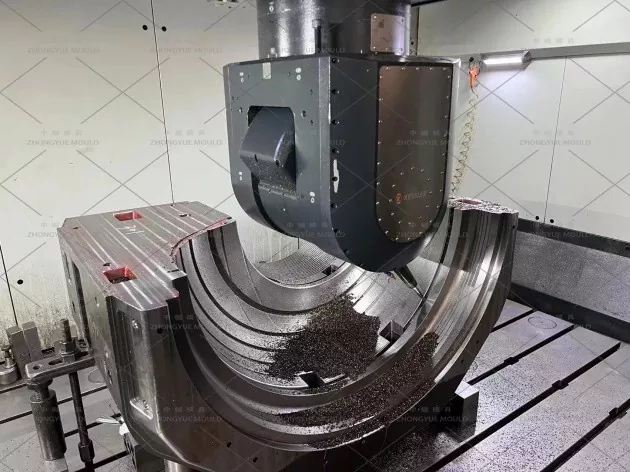

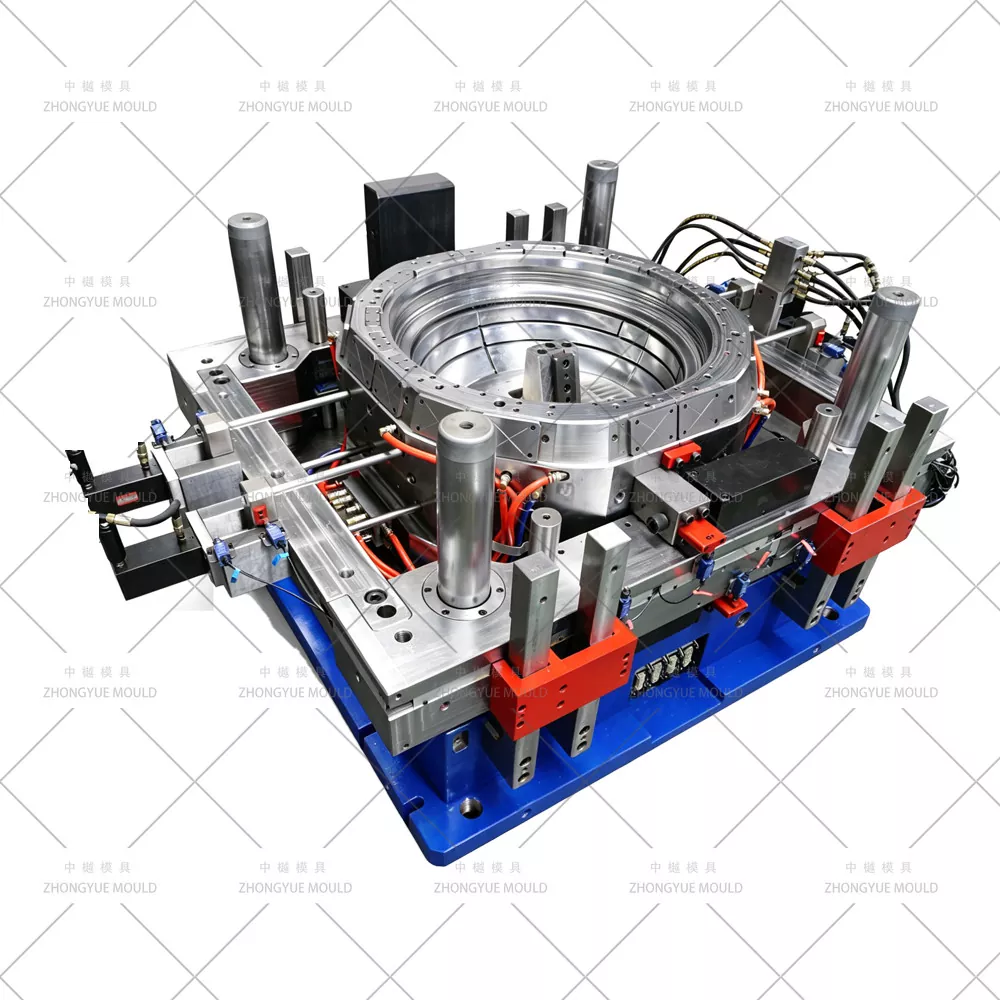

Diseño de cavidad dividida (molde de pétalos de 2 mitades o 3 segmentos) operado por cilindros hidráulicos o pasadores guía en ángulo para apertura lateral.

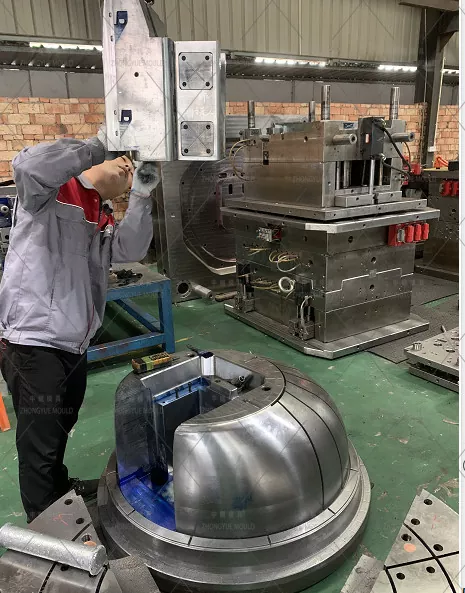

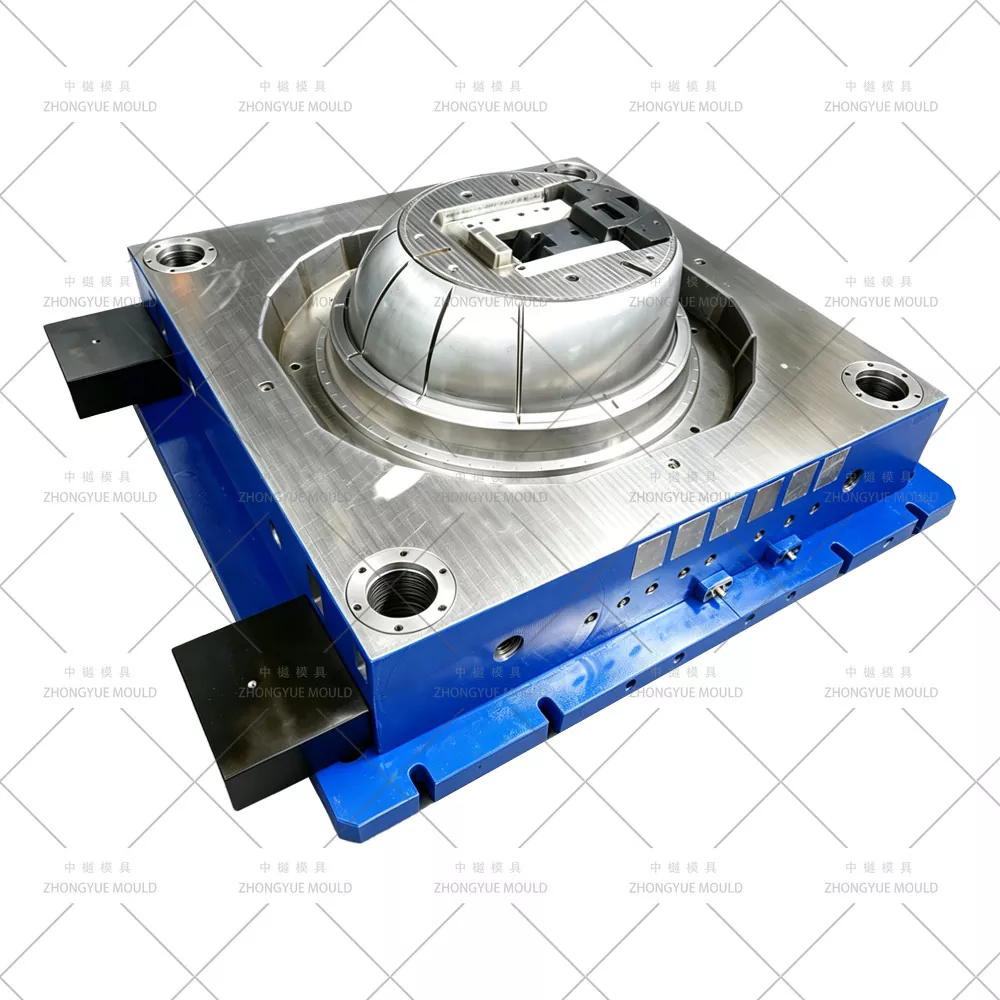

El núcleo interno (mandril) suele ser fijo o ligeramente retráctil; El producto se libera cuando se abre la cavidad dividida.

Las caras de separación están rectificadas a ±0,01 mm para minimizar la rebaba en la superficie del cono.

Ángulo de inclinación en el núcleo interior: 1°–2° (depende de la zona); La cavidad dividida exterior coincide en consecuencia.

② Enfriamiento de cavidad profunda: deflector del núcleo

Tiempo del ciclo de controles de enfriamiento (normalmente de 70 a 120 segundos para conos de H=500 mm):

Núcleo interno: Deflector perforado profundamente con tubo burbujeador que alcanza la profundidad total del cono → enfriamiento uniforme de adentro hacia afuera y minimiza la ovalidad.

Carcasa de cavidad dividida: líneas de agua divididas en zonas a 18–22 mm de la superficie de la moldura.

Zonas de temperatura independientes para el núcleo y la cavidad para gestionar la contracción diferencial del PP.

③ Compensación de contracción de PP y precisión de ranura de sellado

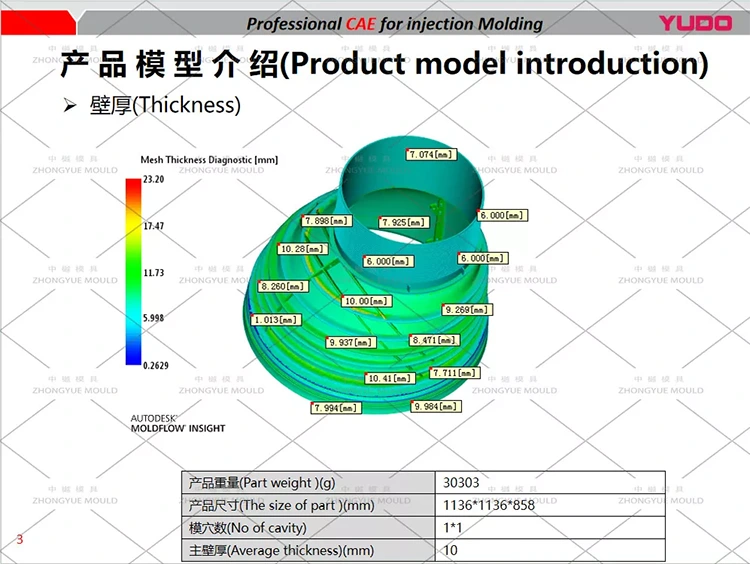

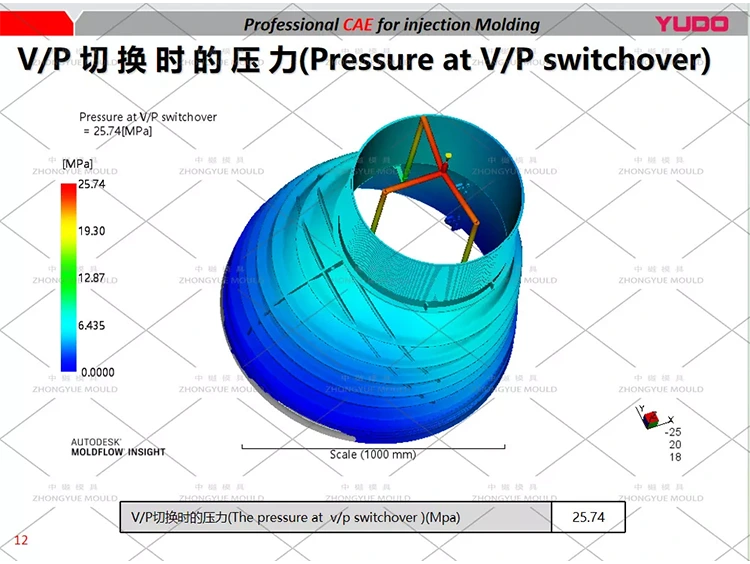

Mold CAD compensó la contracción isotrópica del PP entre 1,6% y 1,8%, verificada por Moldflow si se solicita.

Ranuras de sellado superior e inferior (para junta tórica/sello de labio de EPDM) mecanizadas con una tolerancia de ±0,05 mm → garantiza una unión hermética con el eje/base/cubierta adyacentes.

Superficie interna Ra ≤ 0,8μm (opción lisa); nervaduras externas con textura de piedra clara.

④ Selección de acero: resistencia al desgaste y longevidad

Componente	Acero recomendado	Dureza	Nota
Base del molde	S50C /	—	Tirantes reforzados
Insertos de cavidad dividida	P20 Pre-endurecido	CDH 28–33	Estándar, 500.000 a 1 millón de disparos
Núcleo interno/mandril	P20 Pre-endurecido	CDH 28–33	P20 preferido por una mejor resistencia al choque térmico en el núcleo profundo
Placas de desgaste/guías deslizantes	Nitrurado 718H	—	Reducir la fricción en la acción dividida.

⑤ Puertas y ventilación

Por lo general, la compuerta de abanico lateral o la compuerta de superposición en el extremo de mayor diámetro (extremo superior de Ø1000 mm) se llenan hacia abajo, minimizando el atrapamiento de aire en el cono.

Ventilaciones de línea de separación a lo largo del cono + tapones de ventilación en la zona de último llenado.

Estándar de canal frío; Boquilla caliente opcional en líneas dedicadas de gran volumen.

⑥ Expulsión y bloqueos de seguridad

Eyección a través de una placa eyectora que empuja la brida/hombro cuando se abre la cavidad dividida; a veces asistido por un anillo extractor.

Los sensores de bloqueo hidráulico evitan el cierre del molde si la cavidad dividida no está completamente cerrada o los núcleos no se retraen.

Aplicaciones típicas

Cámaras de inspección de alcantarillado municipal y drenaje pluvial: conecta un eje de Ø1000 mm al marco de cubierta estándar (adaptador de cubierta DN600/DN450/DN315→DN315 o DN190)

Cámaras de carretera: con adaptadores de cubierta aptos para tráfico pesado (D400/F900)

Sistemas de cámara modular: compatibles con ejes de PP (250/500/750/1000 mm) y bases de banco: cumplimiento total de EN 13598-2 cuando se produce con PP certificado

Atenuación del agua de lluvia/cámaras de absorción: como transición a la cubierta de acceso

¿Por qué ZHONGYUE MOLD para su molde de cono de alcantarilla?

Sistema completo de molde de cámara de inspección: fabricamos base (2/3/4 vías) + eje (250–1000 mm) + cono (varias reducciones) + marco de cubierta: todo en uno para proveedores de sistemas de cámara.

Experiencia en cavidades divididas: caras de separación rectificadas, rebabas mínimas, seguridad de bloqueo hidráulico, liberación cónica precisa.

Enfriamiento de extracción profunda: burbujeador de núcleo con deflectores + inserciones de BeCu → deformación minimizada y ciclo más corto en geometría cónica.

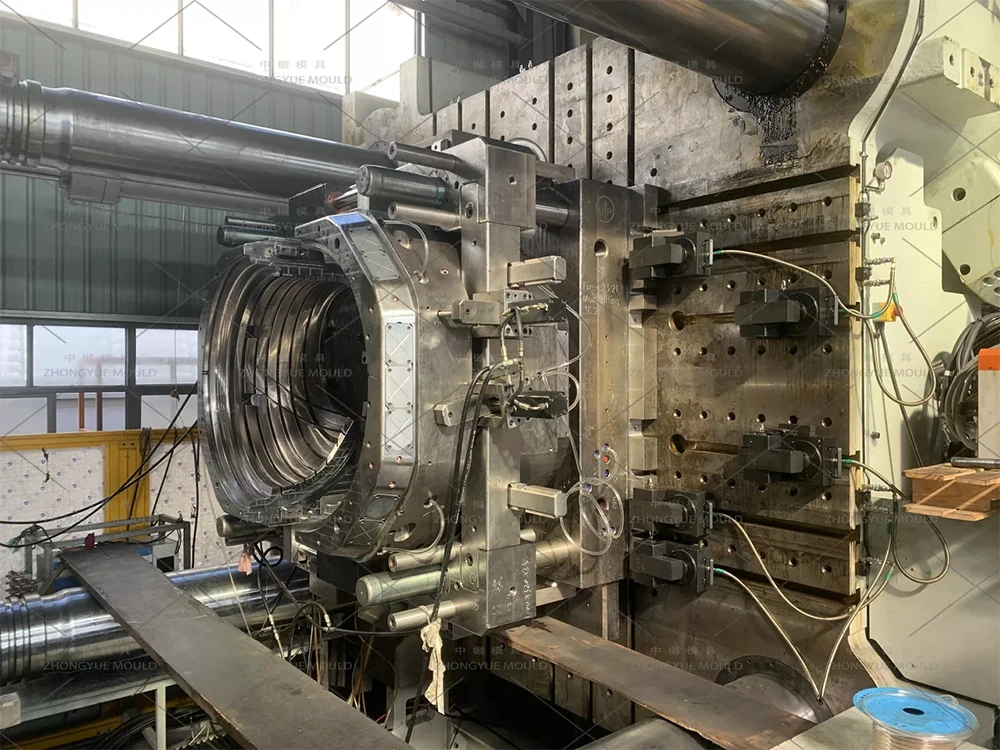

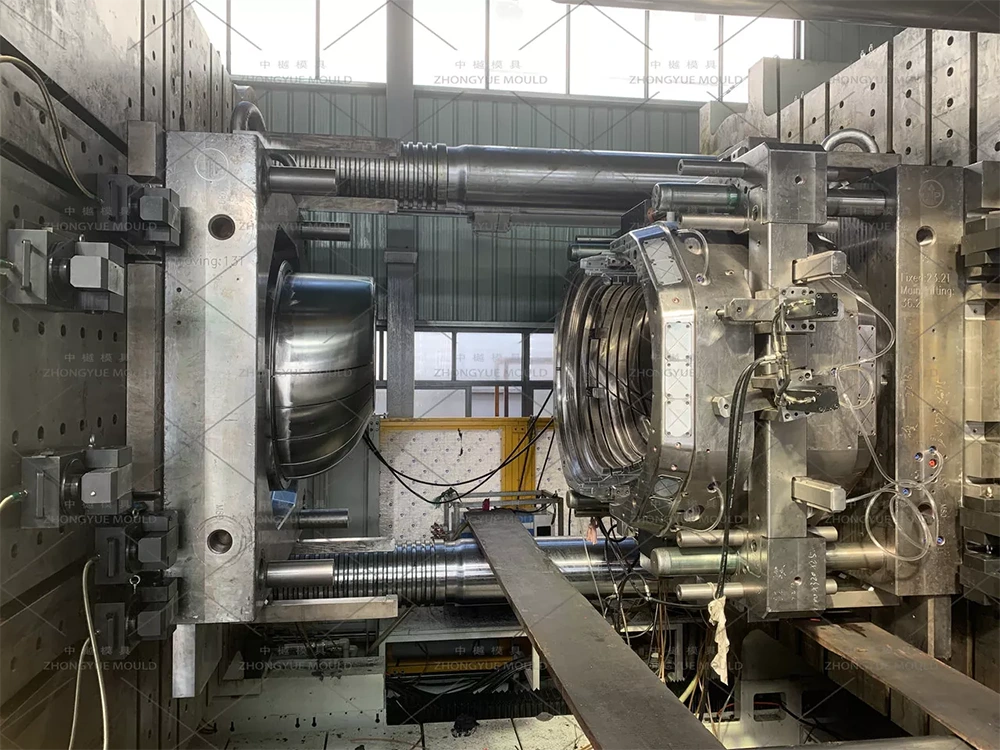

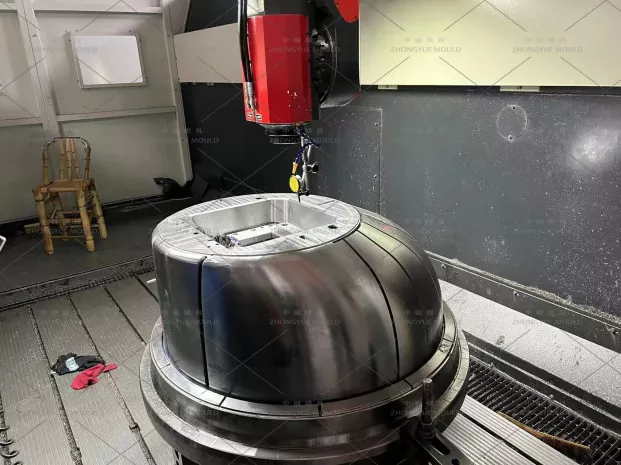

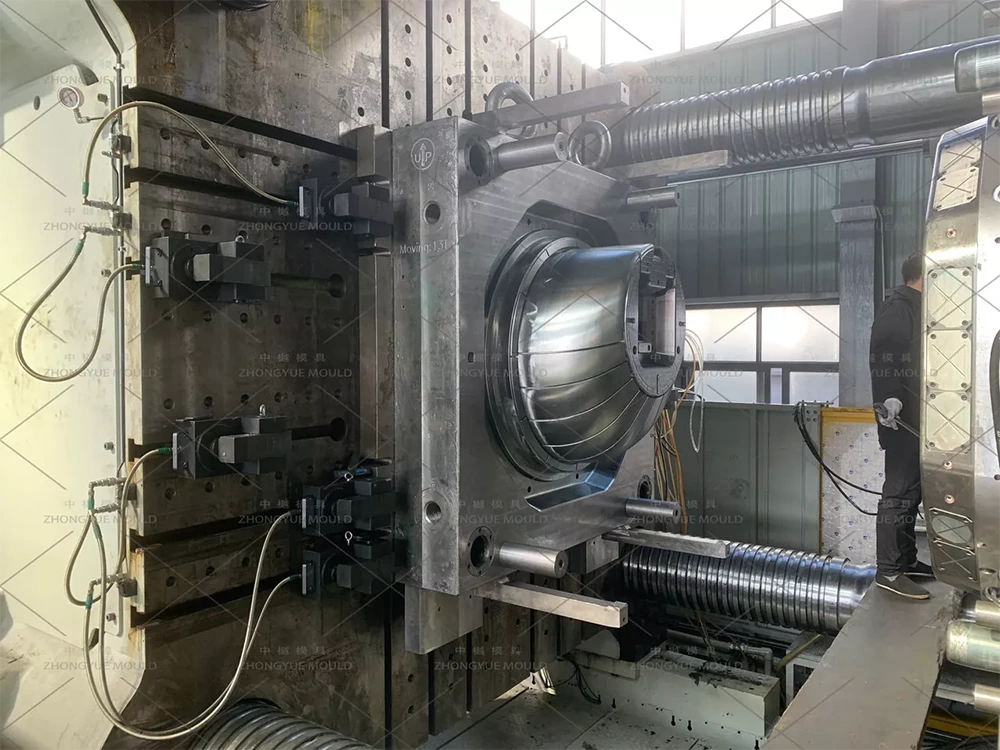

Paquete completo de control de calidad: inspección CMM, certificados de acero, video de prueba T0 e informe dimensional de muestra antes del envío.

Repuestos y soporte: sellos adicionales, placas de desgaste, bandas calefactoras (si la boquilla está caliente), solución remota de problemas.
