En los sistemas de drenaje municipales modernos, las cámaras de inspección de plástico reemplazan las tradicionales bocas de registro de ladrillo y concreto con componentes modulares livianos, resistentes a la corrosión y fáciles de instalar. Una cámara completa consta de:
Base (inferior/base de banco) – con enchufes de entrada/salida
Eje(s) de extensión/Anillos elevadores: ajuste la profundidad de la cámara al nivel del suelo
Sección de cono/reducción
Marco de cubierta y rejilla

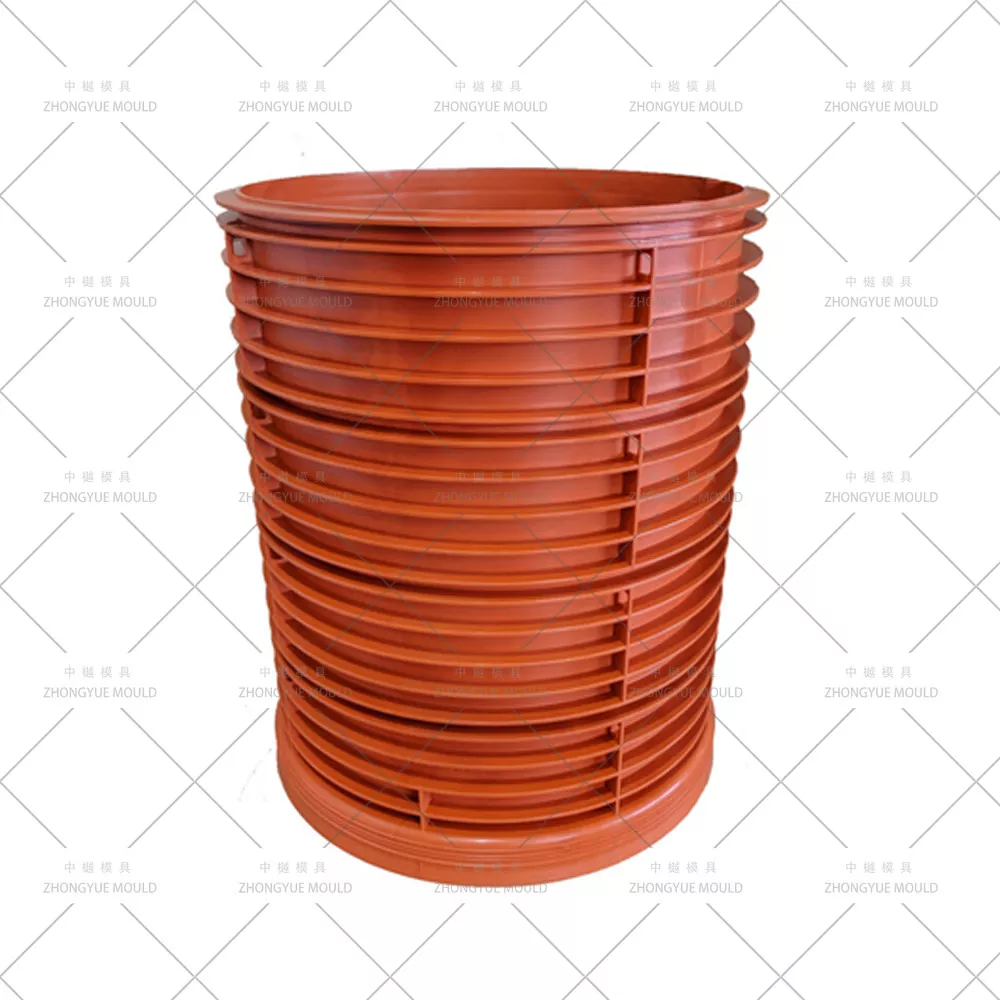

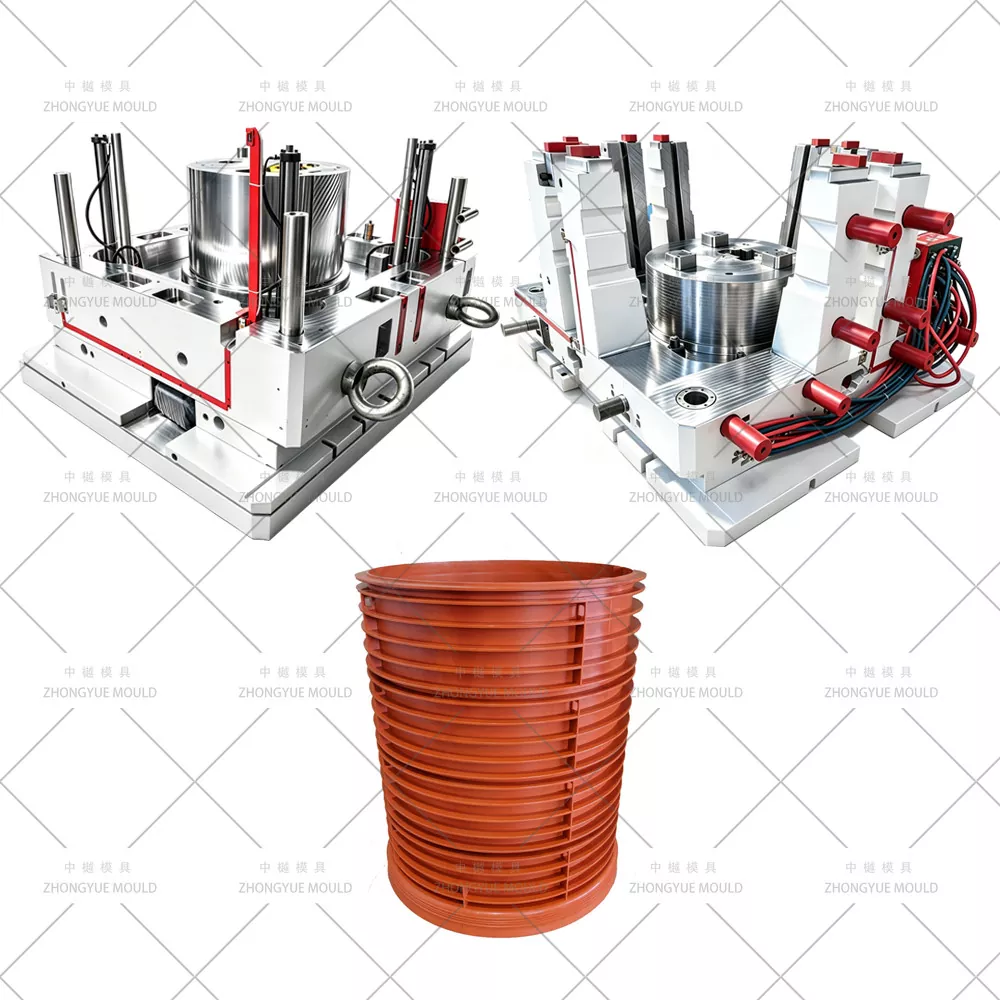

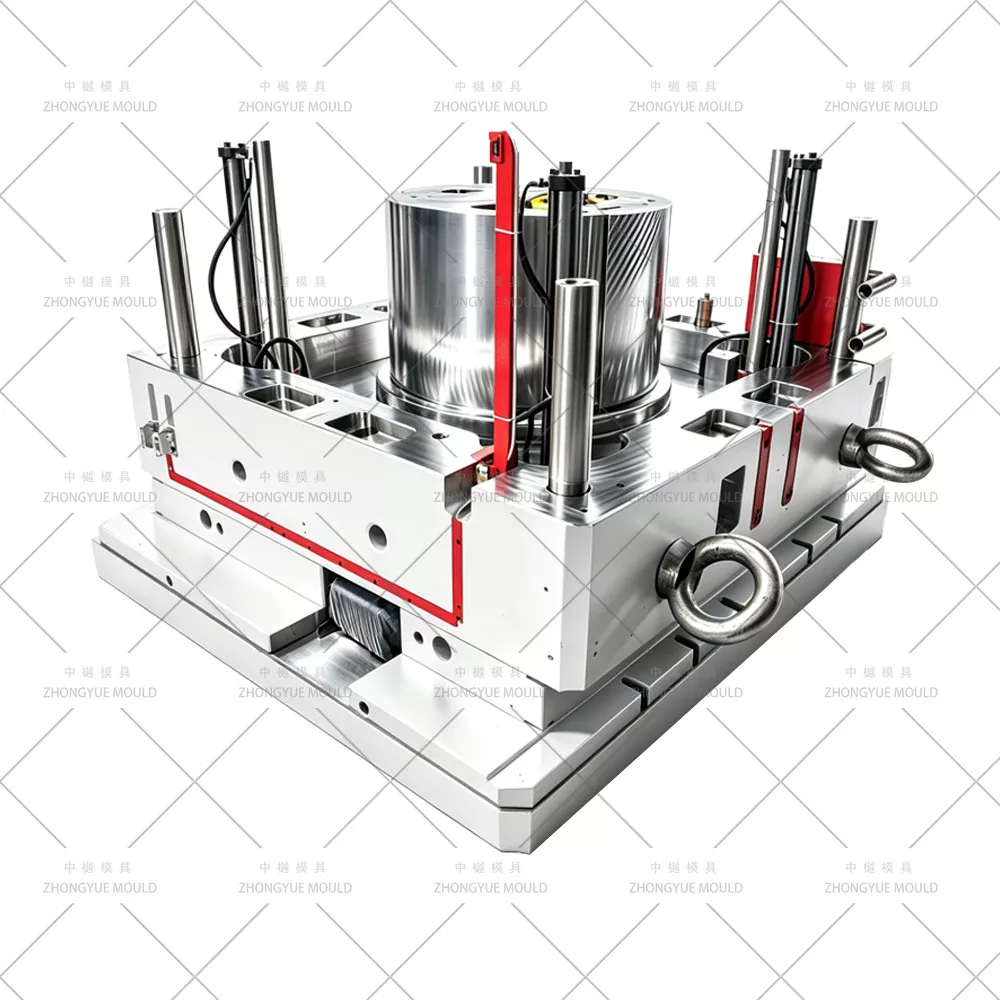

El molde de extensión de pozo de plástico PP DN1000 (L=1000 mm) es la herramienta de inyección de precisión que produce un tubo ascendente cilíndrico de pared lisa o con nervaduras verticales con un diámetro interno de 1000 mm, que combina juntas de casquillo/espiga con ranuras de sellado de caucho EPDM en la parte superior e inferior. En ZHONGYUE MOLD (Huangyan, Taizhou, China), nos especializamos en sistemas de moldes con cámara de registro, que incluyen base, eje (alturas de 250/500/750/1000 mm), cono y marco de cubierta, diseñados para material de PP (contracción de 1,6 a 1,8 %), enfriamiento de cavidad profunda y desmolde de cavidad dividida (en acanalado).
|
Artículo |
Especificaciones / Opciones de ZHONGYUE |
|
Nombre del producto |
Moldeo por inyección plástico del anillo L=1000mm de la extensión de la boca de los PP DN1000/molde de la canalización vertical |
|
Tamaño del eje |
Ø interno 1000 mm, pared 5–8 mm, longitud: 250/500/750/1000 mm (personalizado) |
|
Cavidad |
1 cavidad |
|
Estructura del molde |
Cavidad dividida (2 mitades o 3 segmentos) + Núcleo estacionario + Apertura/cierre hidráulico |
|
Acero para base de molde |
S50C reforzado |
|
Inserto de núcleo/cavidad de acero |
P20 Pre-endurecido |
|
Dureza |
Cavidad/Núcleo 28–32 HRC (P20 |
|
Acción de extracción del núcleo/división |
Cilindros hidráulicos o pasadores angulares para división de cavidades; sensores de enclavamiento |
|
Enfriamiento |
Burbujeador desconcertado en el núcleo; canales zonificados en cavidad dividida + inserciones BeCu |
|
Expulsión |
Placa eyectora que empuja la brida/hombro de la línea de separación; a veces asistido por un anillo extractor |
|
Sistema de corredor |
Cold Runner (ventilador lateral/compuerta superpuesta); Boquilla caliente opcional |
|
Subsidio de contracción |
PP: 1,6–1,8% (compensado en CAD) |
|
Material adecuado |
PP (Polipropileno), apto para mezcla reciclada |
|
Vida del molde |
300.000 –500.000 disparos |
|
Est. Tiempo de ciclo |
90–150 segundos (depende del espesor de la pared y del enfriamiento) |
|
Máquina requerida |
Máquina de moldeo por inyección 3200T (de palanca o de dos platos) |
|
Plazo de entrega |
80–1000 días laborables |
|
Paquete |
Caja de madera para fumigación + papel antioxidante VCI |
¡Haz que tu próximo proyecto de moldes de plástico para alcantarillas brille!
|
Parámetro |
Especificación típica |
|
Diámetro interno |
Ø1000mm |
|
Espesor de la pared |
5–8 mm (liso o acanalado internamente) |
|
Altura / Longitud |
L=1000 mm (también disponible: 250 / 500 / 750 mm) |
|
Material |
Polipropileno (PP), MFI 2–6 g/10 min, mezcla virgen o reciclada |
|
Tipo de junta |
|

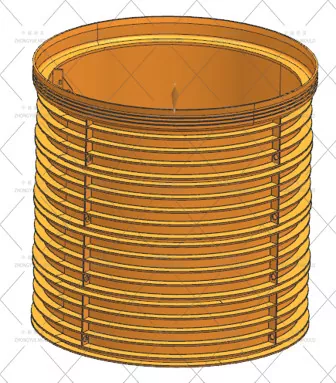

Diseño de costillas: costillas de refuerzo verticales externas opcionales para mayor resistencia al pandeo en enterramientos profundos.
Normas: Cumple con EN 13598-2 / DIN 19534 / GB/T 19472 (según mercado).

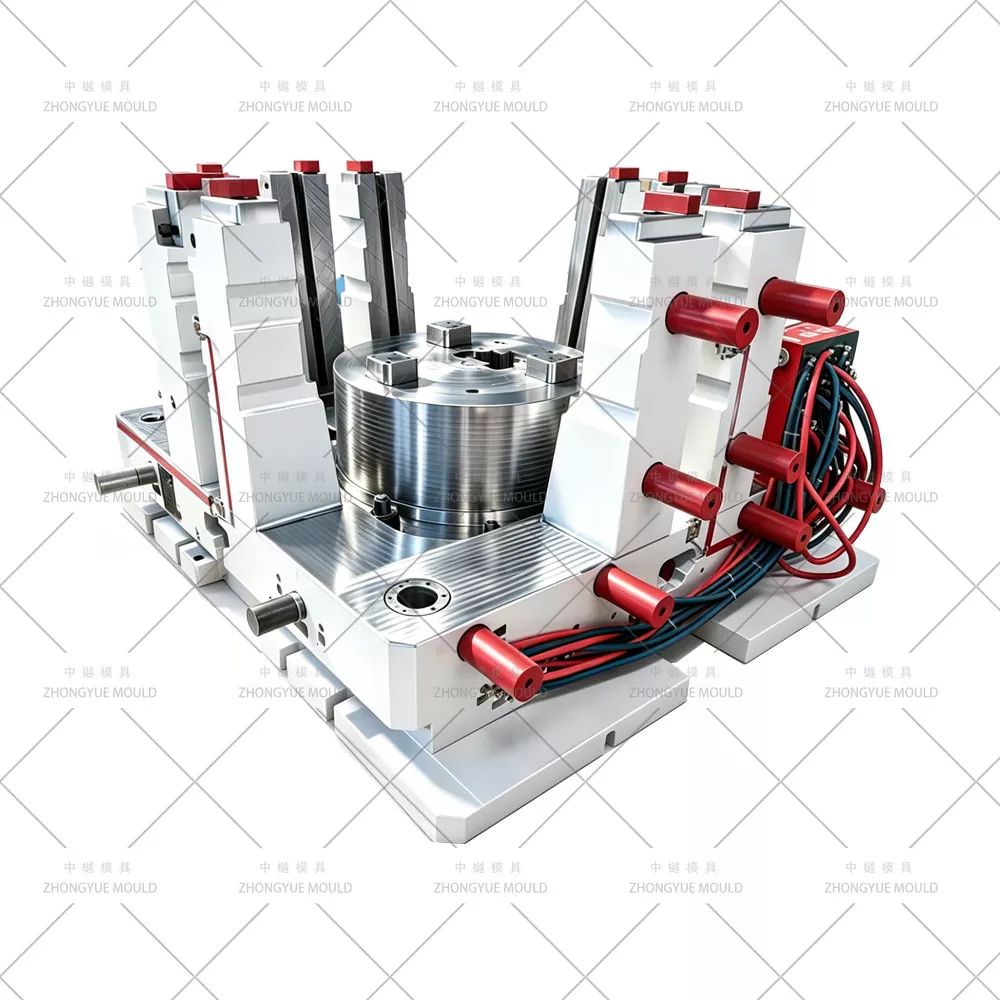

Un barril de pared delgada de embutición profunda de Ø1000 mm × L1000 mm no se puede extraer de un núcleo sólido sin un tiro excesivo → requiere un diseño de cavidad dividida (哈夫模 / molde dividido):
La cavidad se divide en 2 o 3 segmentos (mitades/pétalos) operados por cilindros hidráulicos o pasadores en ángulo para apertura lateral.
El núcleo (mandril interior) es estacionario o retráctil; Producto liberado al abrir la cavidad dividida.

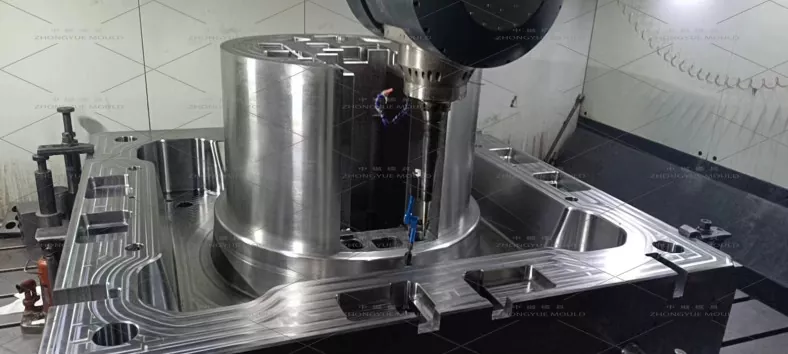

Línea de separación mecanizada con precisión con mínima rebaba; superficies de contacto rectificadas y ajustadas.
El ángulo de inclinación en el núcleo interior suele ser de 1° a 1,5° (un poco más en la cavidad dividida exterior) para una liberación suave.
El enfriamiento domina el tiempo del ciclo (normalmente de 90 a 150 segundos para ejes de L=1000 mm):
Núcleo interno: Deflector perforado profundamente + tubo burbujeador que alcanza la profundidad total → enfriamiento uniforme de adentro hacia afuera.
Cavidad dividida exterior: líneas de agua en serie o paralelas espaciadas entre 20 y 25 mm desde la superficie de la moldura; Inserciones de BeCu (cobre berilio) en extremos gruesos de nervaduras/ejes.
Control de temperatura independiente para el núcleo y la cavidad para gestionar la contracción diferencial y evitar la ovalidad.
Molde diseñado con un factor de contracción de PP de 1,6 a 1,8 % compensado isotrópicamente, verificado por Moldflow si es necesario.
Ranuras de sellado superior e inferior (para junta de EPDM con anillo Ø) mecanizadas con una tolerancia de ±0,05 mm para garantizar una unión hermética con el eje/base/cono adyacente.
La superficie interna puede ser lisa (Ra ≤ 0,8μm) o con textura ligera si es acanalada.
|
Componente |
Acero recomendado |
Dureza |
Nota |
|
Base del molde |
S50C / |
— |
Tirantes reforzados |
|
Insertos de cavidad dividida |
P20 Pre-endurecido |
CDH 28–33 |
Estándar, 500.000 a 1 millón de disparos |
|
Núcleo interno/mandril |
P20 Pre-endurecido |
CDH 28–33 |
P20 preferido por una mejor resistencia al choque térmico en el núcleo profundo |
|
Placas de desgaste/guías deslizantes |
Nitrurado 718H |
— |
Reducir la fricción en la acción dividida. |
Por lo general, compuerta de ventilador lateral o múltiples compuertas superpuestas en un extremo (inferior o superior según la orientación) para llenar desde el extremo del zócalo hacia arriba, minimizando el atrapamiento de aire en la cavidad profunda.
Ventilaciones de línea de separación a lo largo del cañón para evacuar el aire, algo fundamental en molduras de PP de paredes delgadas y profundas para evitar marcas de quemaduras.
Estándar de canal frío; Boquilla caliente opcional para líneas dedicadas de gran volumen.
Alcantarillado pluvial y sanitario municipal: cámaras de inspección de profundidad ajustable para desarrollos residenciales/comerciales
Drenaje en carretera: con adaptadores de cubierta de alta resistencia (clasificación D400/F900)
Recolección de agua de lluvia/remojo: como elevador para brindar acceso a la superficie
Sistema modular: apilable con juntas de anillo de goma de ajuste a presión; puede combinar múltiples ejes de 250/500/1000 mm para lograr cualquier profundidad de enterramiento
Compatible con cámaras estándar EN 13598-2, DIN 19534, GB/T 19472 cuando se produce con PP certificado.

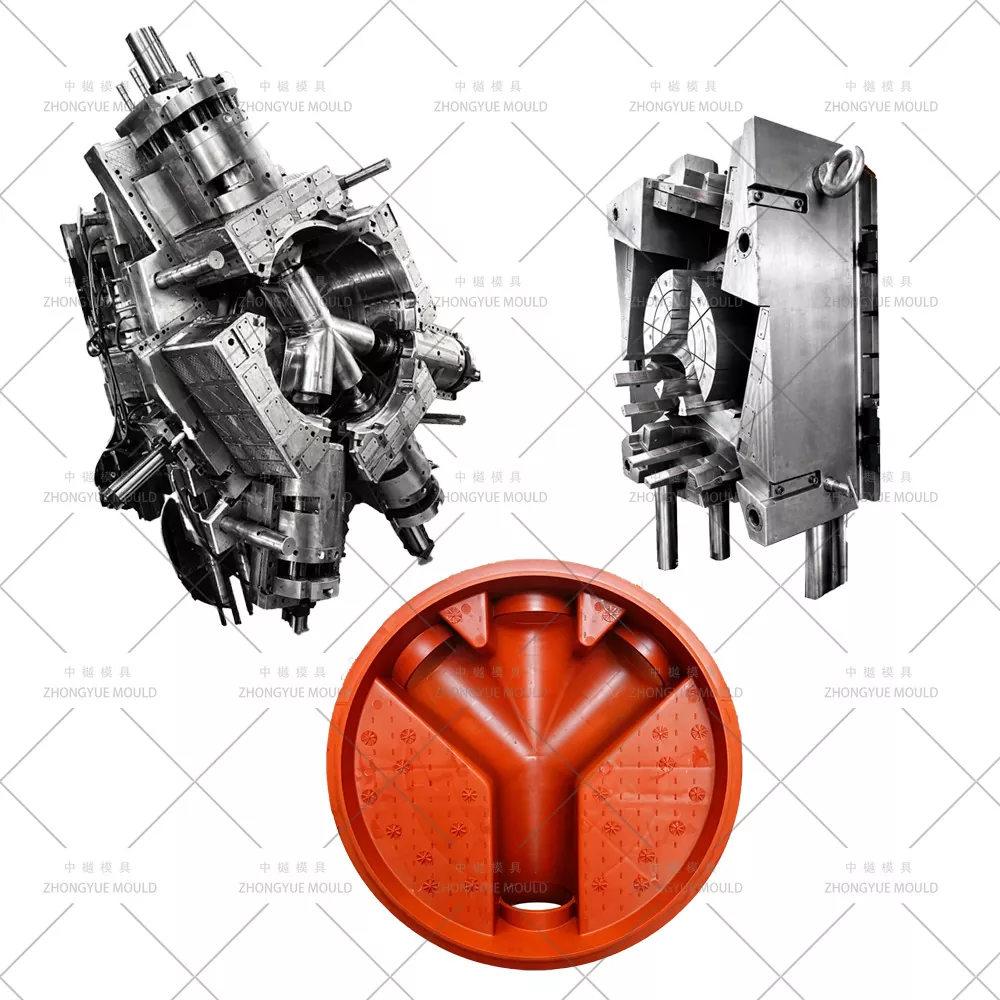

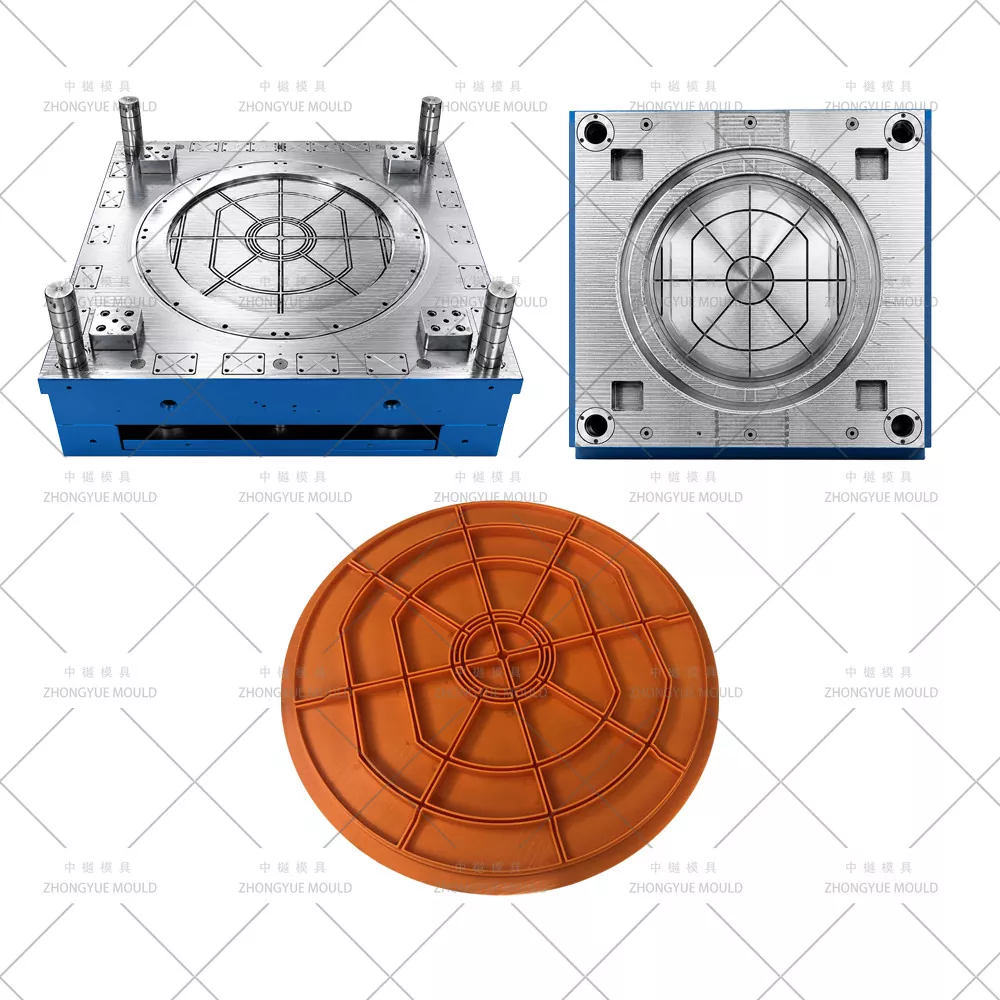

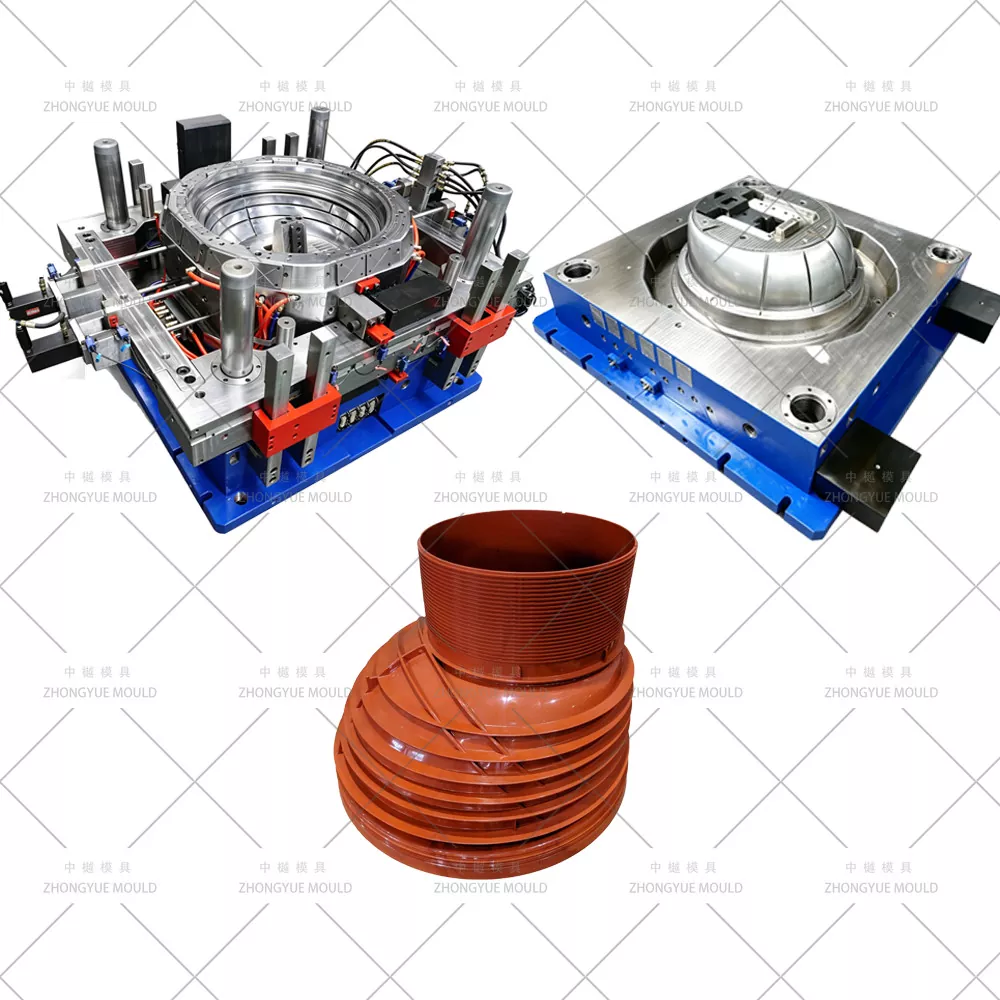

Capacidad completa del sistema de cámara: fabricamos moldes para base + eje (múltiples alturas) + cono + marco de cubierta: todo en uno para proveedores de sistemas de cámara.
Experiencia en enfriamiento de extracción profunda: burbujeador de núcleo con deflectores + enfriamiento de cavidad por zonas para minimizar la deformación y el tiempo de ciclo en ejes de L=1000 mm.
Mecanizado de precisión de cavidad dividida: caras de separación rectificadas, rebaba mínima, seguridad de bloqueo hidráulico.

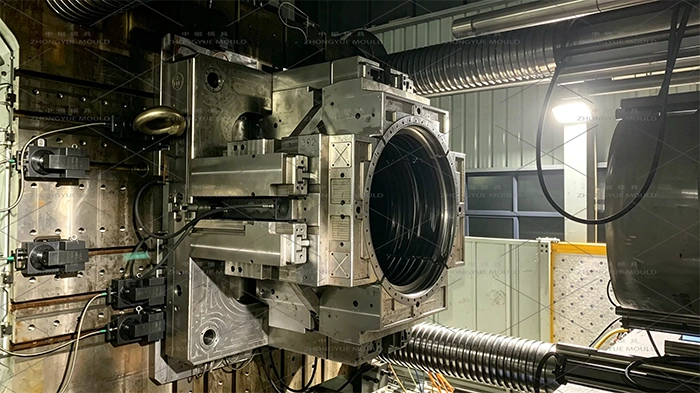

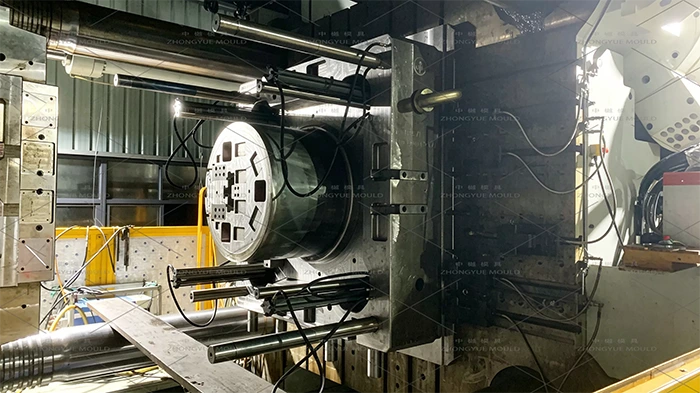

Paquete completo de control de calidad: inspección CMM, certificados de acero, video de prueba T0 e informe dimensional de muestra antes del envío.
Repuestos y soporte: sellos adicionales, placas de desgaste, bandas calefactoras (si la boquilla está caliente), solución remota de problemas.
Ya sea que necesite un molde para pozo de registro de PP DN1000 L=1000 mm (o variantes de 500/750 mm) o un juego completo de moldes para cámara de inspección (base + ejes + cono + cubierta), nuestro equipo de ingeniería está listo.
