Molde de tapa de boca de plástico PP DN1000

Molde de tapa de alcantarilla de plástico PP - Molde de inyección de marco y cubierta de cámara de inspección de ZHONGYUE MOLD

En un sistema completo de cámara de inspección de plástico, que comprende base → eje(s) de extensión → cono de reducción → cubierta y marco , el componente superior debe proporcionar acceso seguro para peatones o vehículos, sellado hermético con el cono o eje, superficie antideslizante para caminar y compatibilidad con aberturas transparentes estándar (Ø315 mm / Ø450 mm / Ø600 mm).

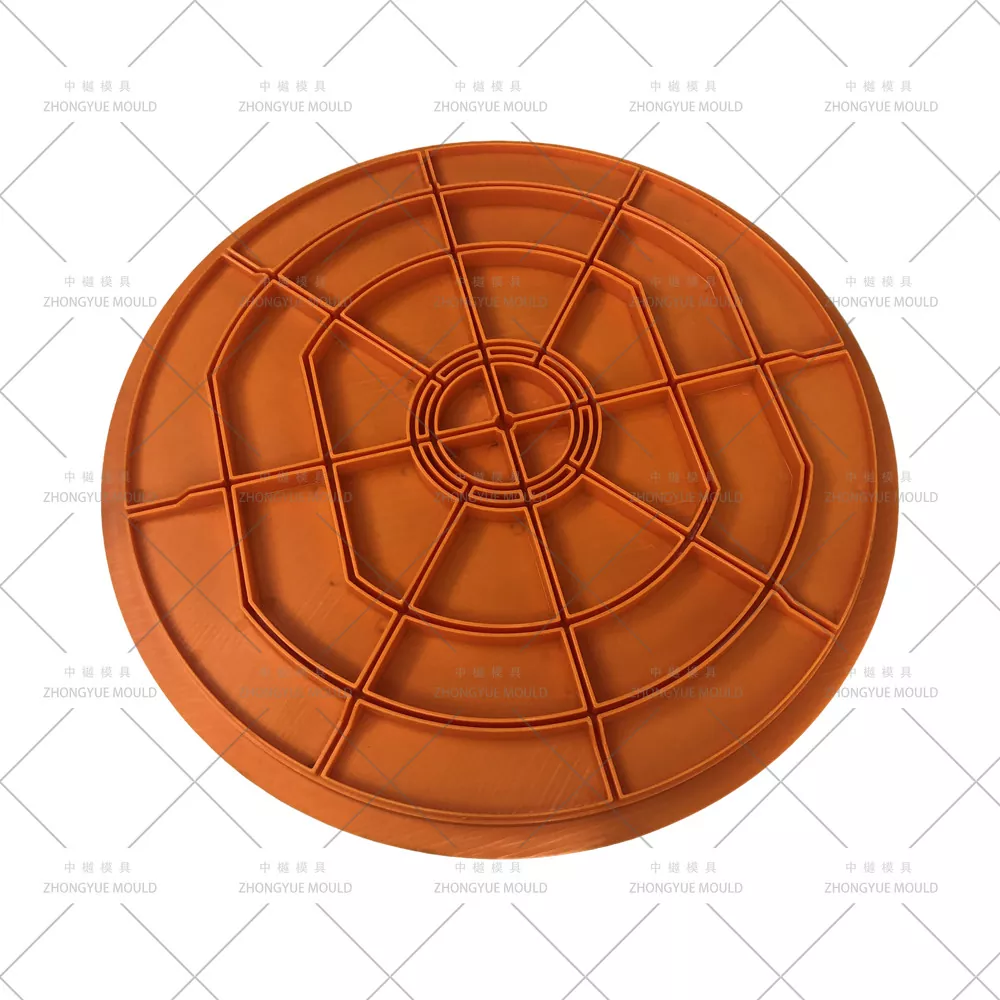

El molde para tapa de registro de plástico PP DN1000 es la herramienta de inyección de precisión que produce la tapa (a veces con ranura de refuerzo de acero) y su marco de PP correspondiente (cuadrado o redondo) de polipropileno (PP, MFI 2–6), a menudo con un patrón antideslizante moldeado integralmente y una ranura de sellado de junta tórica/EPDM. En ZHONGYUE MOLD (Huangyan, Taizhou, China), fabricamos moldes para cubiertas de cámaras de inspección que cumplen con EN 124/EN 13598-2, disponibles desde servicio liviano (A15/B125) hasta servicio pesado (C250/D400 con opción de inserto compuesto/acero), diseñados con acero 718H, enfriamiento con deflectores y cavidad con acabado de espejo/textura.

Especificaciones del molde de boca de plástico:

Especificaciones técnicas típicas: tapa de registro de PP y molde de marco

¡Haz que tu próximo proyecto de moldes de plástico para alcantarillas brille!

Configuraciones típicas de marco y tapa de registro

Nota: Para los sistemas de cámara de inspección DN1000, la cubierta de acceso suele tener una abertura transparente de Ø315 mm o Ø450 mm (instalada en la parte superior del cono DN1000→DN450 o del adaptador de eje DN450), NO una cubierta de Ø1000 mm.

Cómo ZHONGYUE diseña un molde para tapa de alcantarilla de alta calidad

① Selección de acero: equilibrio entre desgaste y costo

Los moldes de cubierta son más pequeños que la base/eje pero requieren un acabado superficial fino:

Vida del molde: 500.000 – 1.000.000 de disparos.

② Tiempo de ciclo y enfriamiento optimizado

Las cubiertas (de 5 a 12 mm de espesor) y los marcos (de 6 a 10 mm de pared) se enfrían relativamente rápido, pero las ranuras del sello y los salientes de bisagra/pestillo son trampas de calor:

Líneas de agua con deflectores + tubos burbujeadores en el núcleo del marco para un enfriamiento uniforme.

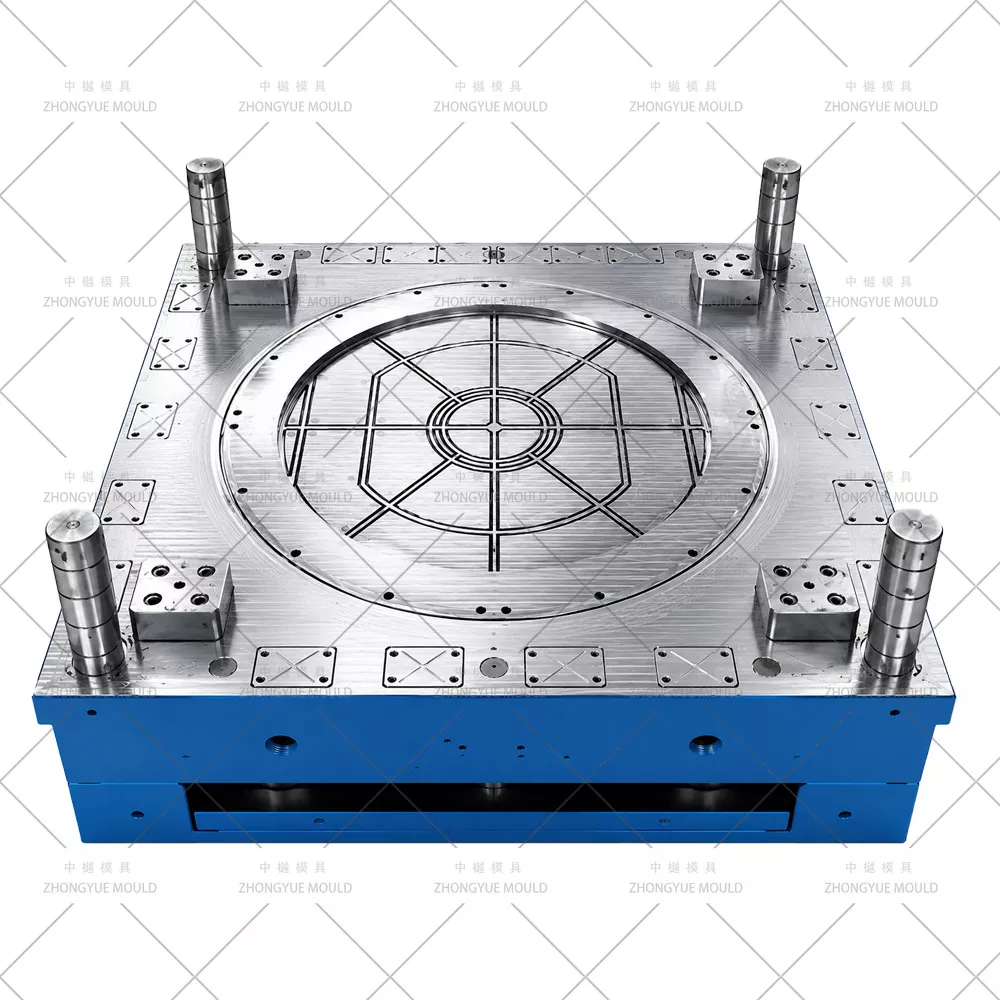

Placas de cavidad con canales de agua en serie/paralelos a 15-20 mm de la superficie.

Tiempo de ciclo típico: 30 a 60 segundos (cubierta), 45 a 80 segundos (cuadro profundo).

③ Acabado de la superficie: textura antideslizante y pulido tipo espejo

Superficie de paso de la cubierta: textura de piedra EDM/textura moleteada de diamante (Ra 3–6 μm) según el requisito antideslizante EN 124: grabada o texturizada por EDM en la cavidad.

Interior del zócalo del marco: liso (Ra ≤ 0,8 μm) para un fácil asentamiento del sello EPDM.

Marca: logotipo de la empresa en relieve/grabado, marca de clase de carga ("B125"), estándar (EN 124), todo grabado en la cavidad/cavidad de la cubierta superior.

④ Compuerta, ventilación y expulsión

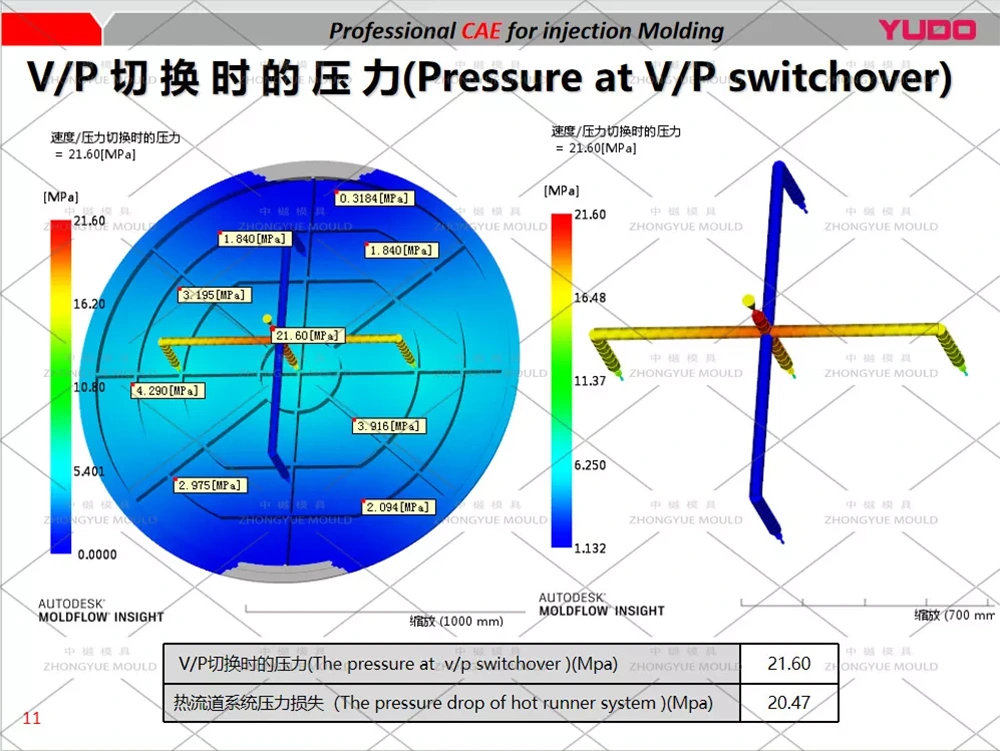

Por lo general, la puerta del ventilador lateral o la puerta de superposición del borde se rellenan desde el faldón del marco o la periferia de la cubierta → evita la línea de soldadura en la cara superior antideslizante.

Ventilaciones en las zonas de último llenado (salto de bisagra, hueco del pasador de bloqueo) para evitar marcas de quemaduras.

Expulsión mediante pasadores de expulsión debajo de la brida del marco/borde de la cubierta; Opcionalmente placa extractora para marco.

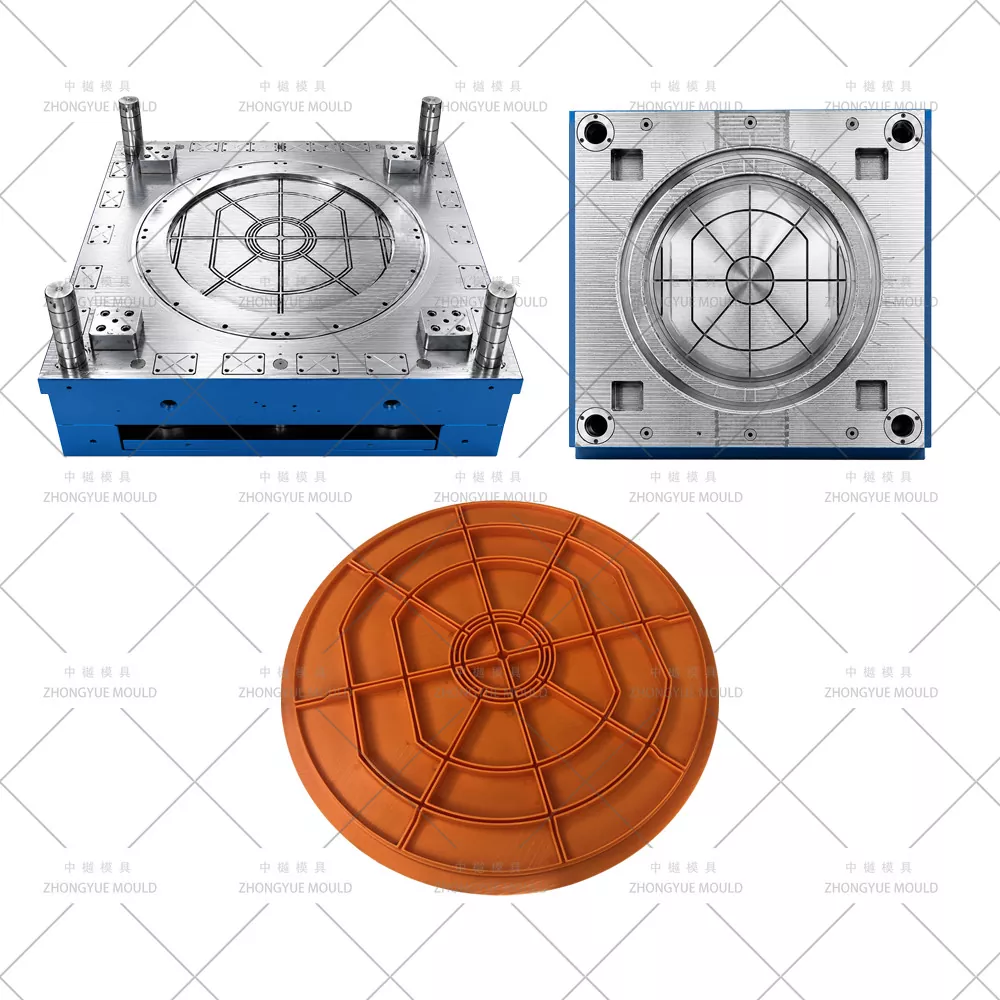

Molde familiar de dos cavidades opcional (1 cubierta + 1 marco en un molde) disponible para juegos combinados.

⑤ Moldura de inserción de acero/compuesto opcional

Para cubiertas con clasificación C250/D400: el molde se puede diseñar con cavidades para colocar insertos metálicos: placa de refuerzo de acero colocada manualmente o mediante robot antes del cierre → sobremoldeada con PP.

Aplicaciones típicas

Drenaje Municipal y Residencial: Tapas de acceso Ø315/Ø450 en cámaras de inspección (compatible con sistema DN1000 vía cono)

Accesos domésticos/vehículos ligeros: marco de PP con clasificación B125 y tapa texturizada

Zonas Ajardinadas / Zonas Peatonales: Cubiertas ligeras clasificadas A15

Industrial/Estacionamiento (con inserto de acero): PP compuesto con clasificación C250 + tapa de acero (moldeada en nuestra herramienta con capacidad de moldeo por inserto)

Compatible con EN 124 / EN 13598-2 cuando se produce con PP certificado y diseño de nervadura adecuado

¿Por qué ZHONGYUE MOLD para su molde para tapa de alcantarilla?

Capacidad completa del sistema de cámara de inspección: fabricamos moldes para base (2/3/4 vías) + eje (250–1000 mm) + cono + cubierta y marco: todo en uno para proveedores de sistemas de cámara.

Experiencia en textura de superficies: patrón antideslizante EDM, grabado de logotipos, interiores de enchufes con pulido de espejo.

Opción de molde familiar: cubierta + marco en una sola herramienta para ahorrar tiempo de cambio de máquina.

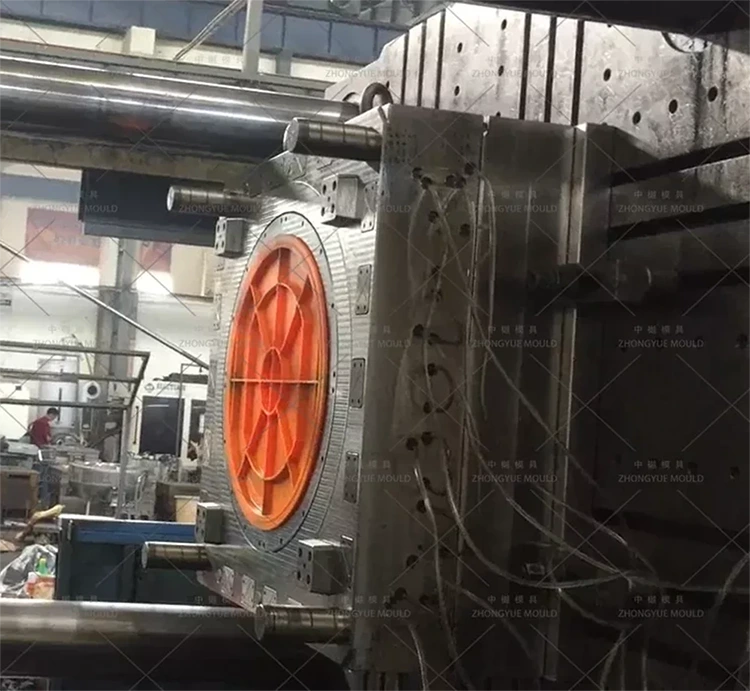

Paquete completo de control de calidad: inspección CMM, certificados de acero, video de prueba T0 e informe de muestra antes del envío.

Repuestos y soporte: pasadores eyectores adicionales, sellos, bandas calentadoras (si la boquilla está caliente), solución de problemas remota.

Complete su juego de moldes para cámara de inspección

Combine esta tapa de alcantarilla y molde de marco de PP con nuestro:

[Molde base de 4 vías de boca de inspección de plástico PP DN1000]

[Molde de eje de extensión de boca de inspección de plástico PP DN1000 L = 1000 mm]

[Molde de cono de boca de inspección de plástico PP DN1000 DN1000 → DN450/DN600]
